Sabit Elektrik Bağlantısı
Bağlantı
US
FC
ESM
PTB
TR
RU
UK

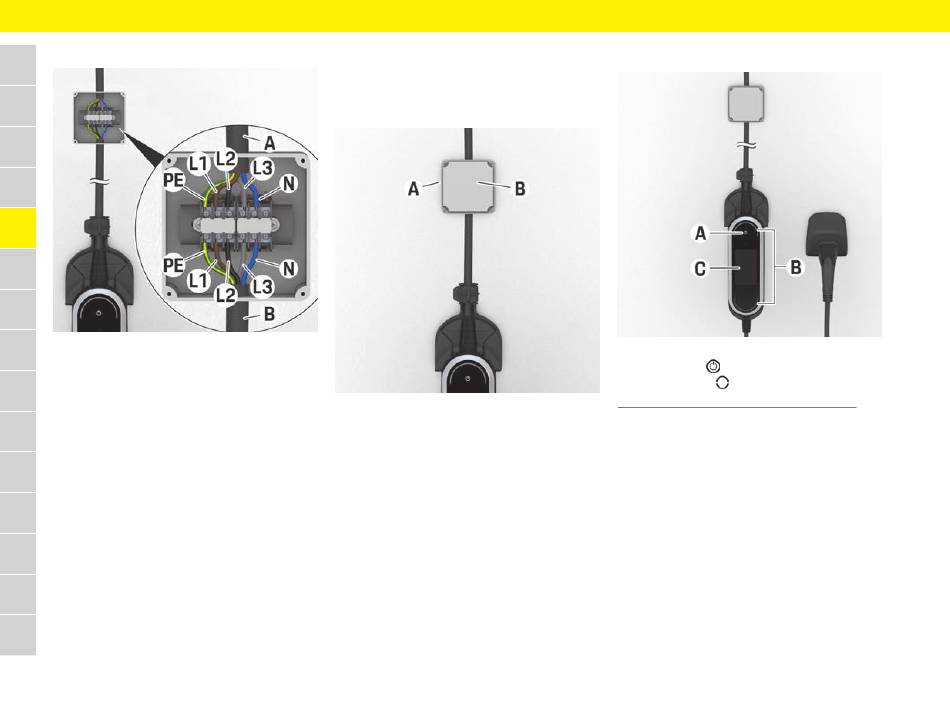

Çizim 12: Sabit bağlantı kutusu için bağlantılar (3 faz)
VIE
Kontrol ünitesi bağlantı kablosunu B sabit bağlantı A
için hazırlanan bağlantılar ile birleştirirken, belirtilen
HE
sıralamaya uyun.
Kabloların bağlantısı için, bağlantı vidalarına uygun
AR
yarıklı bir tornavida kullanın.
1. Sabit bağlantı kutusundaki kapağı açın.
2. Toprak kablosunu PE, sabit bağlantının PE
JPN
bağlantısına bağlayın. Sıkma torku: 3 Nm (2 ftlb.)
3. Nötr kablosunu N sabit bağlantının N bağlantısına
KOR
bağlayın. Sıkma torku: 3 Nm (2 ftlb.)
4. Hat kablosunu L1, sabit bağlantının L1
bağlantısına bağlayın. Sıkma torku: 3 Nm (2 ftlb.)
CHS
5. Hat kablosunu L2 sabit bağlantının L2
bağlantısına bağlayın. Sıkma torku: 3 Nm (2 ftlb.)
CHT
6. Hat kablosunu L3 sabit bağlantının L3
bağlantısına bağlayın. Sıkma torku: 3 Nm (2 ftlb.)
7. Kabloların doğru şekilde bağlandığından emin
THA
olun. Kabloların sağlam bir şekilde takıldığını
kontrol edin.
48
8. Besleme voltajını açın.
9. Bir voltmetre kullanarak elektrik bağlantısının
doğru olduğunu kontrol edin.
10. Temel duvar ünitesindeki üst kilitleme halkasını
sola çevirerek kilitleyin.
Çizim 13: Kapaklı sabit bağlantı kutusu
11. Yanlış kullanımı önlemek için, kapağı B kullanarak
sabit bağlantı kutusunu A kapatın.
İlk çalıştırma
Çizim 14: Kontrol ünitesi
A Güç düğmesi
B Durum LED'leri
C Ekran
e Güç düğmesine A basarak şarj cihazını açın.
Durum LED'leri B, şarj cihazının durumunu gösterir.
Şarj cihazı ile iletişim, ekranda C bilgi ve hata
mesajları şeklinde gösterilir.
f Porsche şarj cihazının kullanım kılavuzuna bakın.
