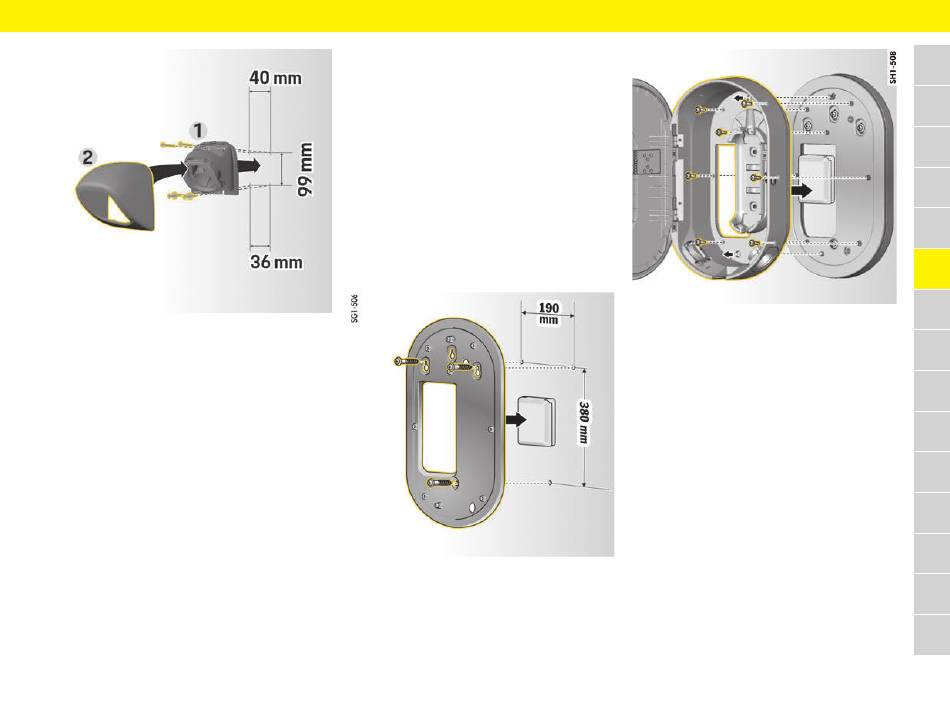

Рис. 3: Размеры под отверстия
1. Извлеките крепление для штекера 1 из
кожуха 2.
2. Наметьте отверстия на стене.
3. Просверлите отверстия и вставьте дюбели.
4. Привинтите крепление для штекера 1 к стене.
5. Наденьте кожух 2 на крепление для штекера
снизу 1 и прижмите его кверху.
Монтаж зарядной
док-станции
Есть две возможности для крепления зарядной
док-станции. Вариант монтажа зависит от вида
питающего провода (открытый или скрытый тип).
– Монтаж без проставки (при скрытой
прокладке провода): Монтажная плита
крепится непосредственно на стену.
– Монтаж с проставкой (при открытой про-
кладке провода): Монтажная плита монтиру-
ется на стене с проставкой для питающего
провода.
Монтаж без проставки
Рис. 4: Размеры под отверстия
1. Наметьте отверстия на стене.
2. Просверлите отверстия и вставьте дюбели.
3. Привинтите монтажную плиту к стене.
Монтаж зарядной док-станции
Рис. 5: Привинчивание зарядной док-станции
к монтажной плите
4. Привинтите зарядную док-станцию
к монтажной плите.
