Instrucciones de desplazamiento
9.7 Interpolación helicoidal (G2/G3, TURN)
Descripción
:
G2
:
G3
X Y Z
I J K
:
AR
TURN=
AP=
RP=
Nota
y
G2

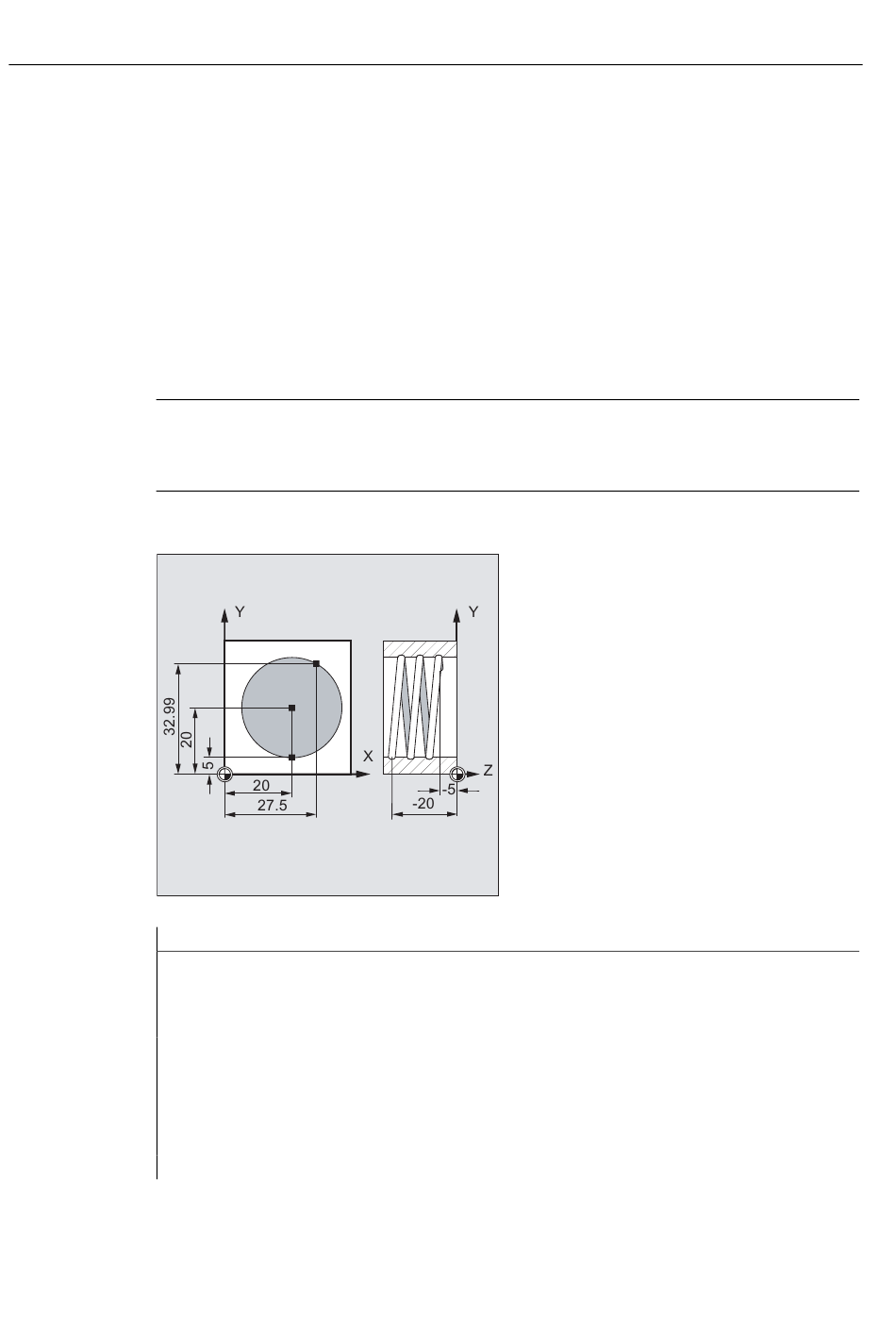

El desplazamiento circular se realiza en el plano de trabajo previamente definido.
Ejemplo
Código de programa
N10 G17 G0 X27.5 Y32.99 Z3
N20 G1 Z-5 F50
N30 G3 X20 Y5 Z-20 I=AC(20) J=AC(20) TURN=2
N40 M30
212
:
:
:
:
:
son modalmente activos.
G3
Desplazamiento circular en sentido horario
Desplazamiento circular en sentido antihorario
Punto final en coordenadas cartesianas
Coordenadas cartesianas del centro de la circunferencia
Ángulo en el vértice
Cantidad de pasadas adicionales por la circunferencia, rango
de 0 a 999
Ángulo polar
Radio polar
Manual de programación, 03/2013, 6FC5398-1BP40-3EA1
Comentarios
; Desplazamiento a la posición
inicial.
; Penetración de la
herramienta.
; Hélice con los datos:
ejecutar 2 circunferencias
completas desde la posición
inicial, a continuación,
efectuar desplazamiento al
punto final.
; Fin del programa.
