Instrucciones de instalación para la interface de INTERBUS FO (MCH42A)
Ajuste de los
interruptores DIP
22
Los seis interruptores DIP S1 a S6 de la parte inferior de la unidad de conexión se
utilizan para ajustar la longitud de datos de proceso y la longitud PCP y para seleccionar
la velocidad de transmisión en baudios.
Sólo es posible acceder a los interruptores DIP una vez que se haya retirado la unidad
de conexión (→ Apartado "Desmontaje de la unidad de conexión" en la página 35).
Desconecte el sistema de alimentación y la tensión de reserva de 24 V
retirar la unidad de conexión. Esto significa que los ajustes de los interruptores DIP no
pueden modificarse durante el funcionamiento.

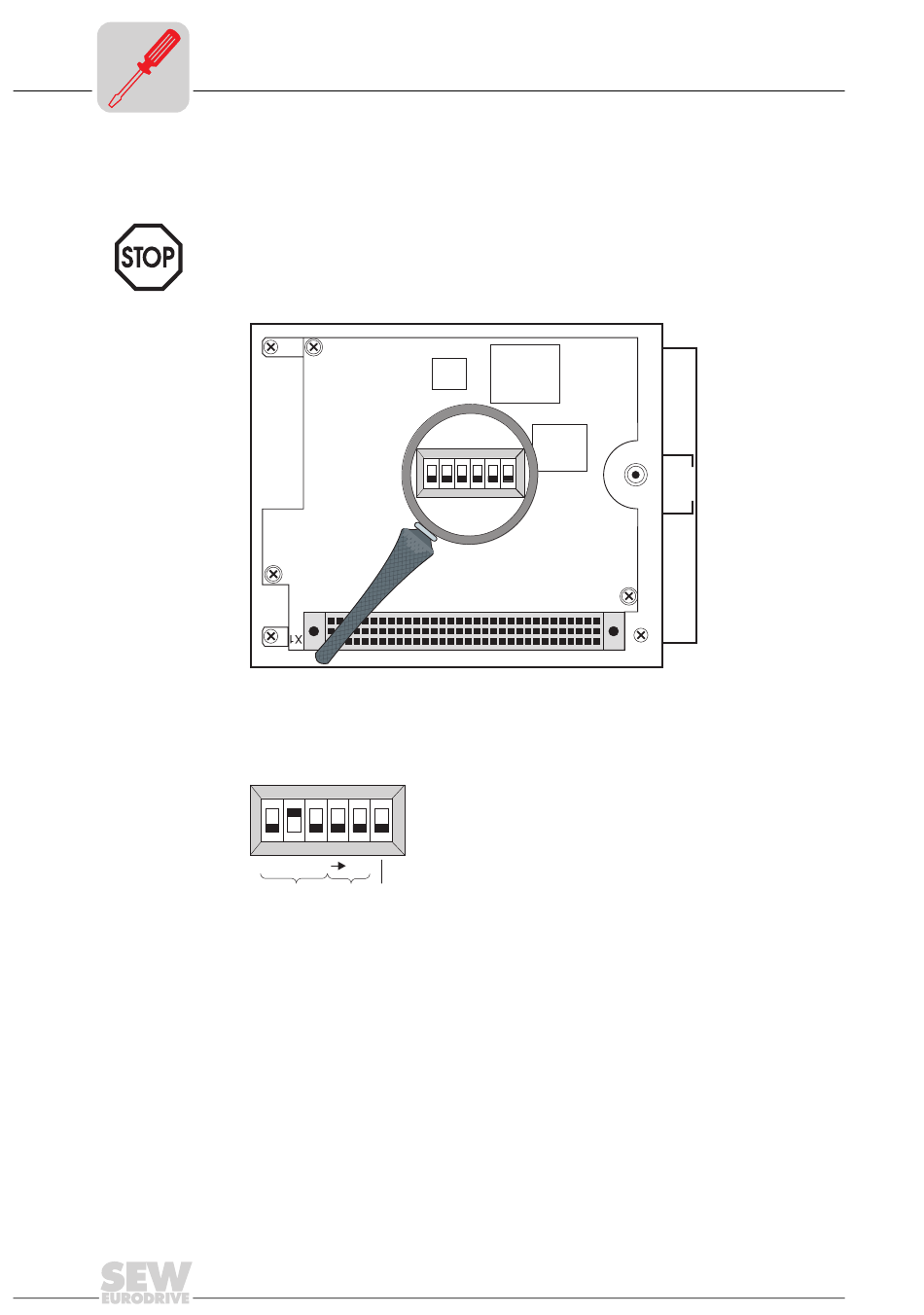

Figura 18: Interruptores DIP S1...S6 situados en la parte inferior de la unidad de
conexión
1 4
ON
0.5 MBaud
2 MBaud
1
2
3
4
5
6
0
1
2
2
2
2
2
[1]
[2]
[3]
Figura 19: Asignación de los interruptores DIP S1...S6
[1] Número de elementos de datos de proceso (1...6 PD), por ejemplo 2 PD
[2] Número de palabras PCP (1, 2 ó 4), por jemplo 2 palabras PCP
[3] Velocidad de transmisión en baudios (ON = 0,5 Mbaud, OFF = 2 Mbaud), por ejemplo 2
Mbaud
El variador vectorial indica el código ID "Microprocessor not ready" (microprocesador no
está preparado) (38 hex) si los ajustes de los interruptores DIP no son correctos.
