4.12 Conexión del encoder de motor y del encoder externo
El manual "Sistemas de encoder SEW" contiene información detallada. Este manual se
puede pedir a SEW.
Notas generales •
de instalación
•
•
•
•
•
•
Contacto Conecte el apantallado del cable del encoder con una amplia superficie de contacto.
apantallado
En el variador Conecte el apantallado al extremo del variador vectorial en la carcasa del enchufe sub-D.
vectorial

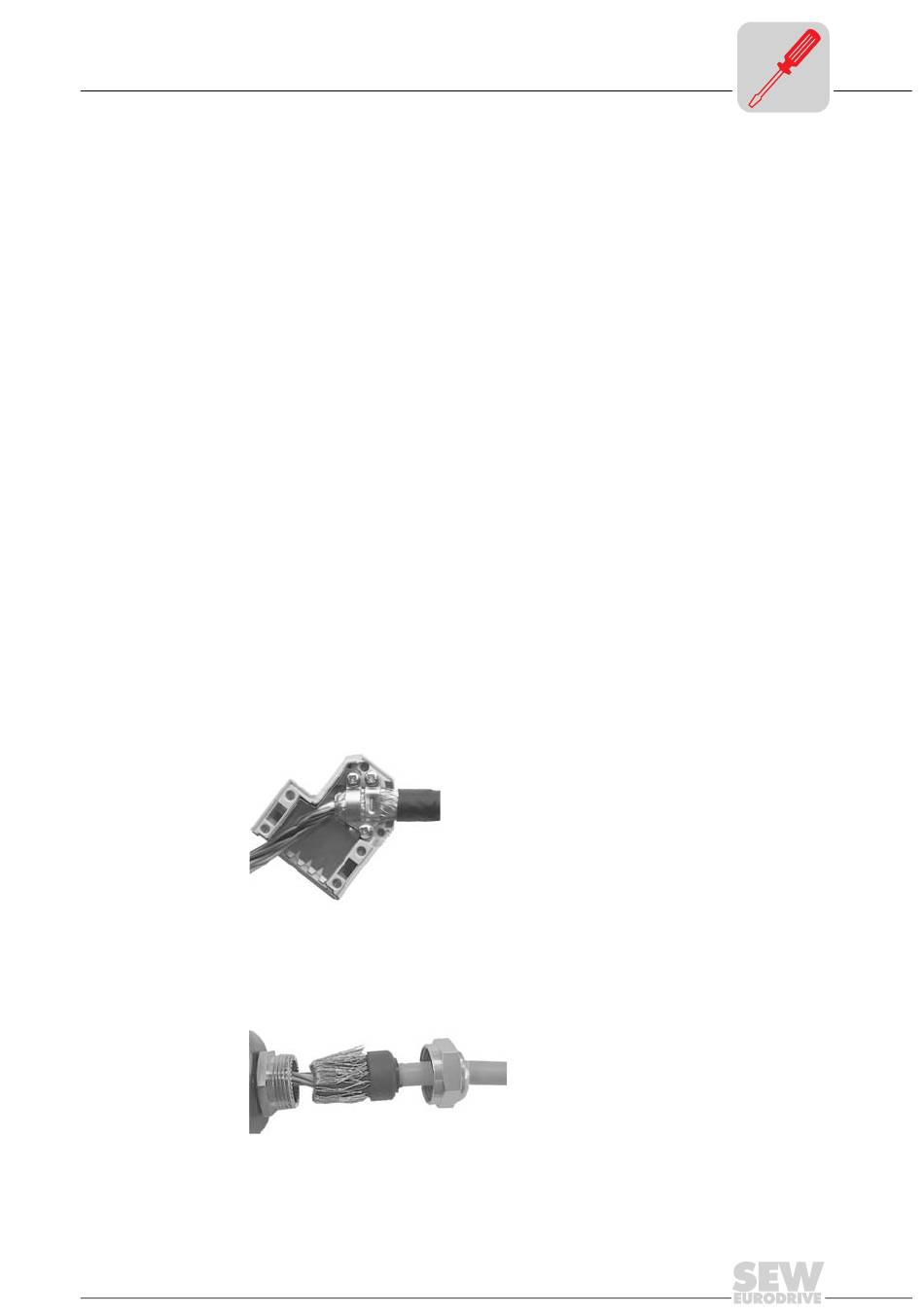

Figura 32: Conecte el apantallado al conector sub-D
En el encoder Conecte el apantallado al extremo del encoder en el prensaestopas o al enchufe del
encoder.
Figura 33: Conecte el apantallado al prensaestopas del encoder
Instrucciones de funcionamiento MOVIDRIVE
Conexión del encoder de motor y del encoder externo
Longitud máxima de cable (variador - encoder): 100 m (330 ft) con una capacitancia
por longitud de unidad de ≤ 120 nF/km (193 nF/milla).
Sección del conductor
– Encoder Hiperface, encoder seno/coseno y encoder TTL con alimentación de 5
V (vía DWI11A): 0,25...0,5 mm
CC
– Encoder TTL con alimentación de 12...24 V
Si corta un hilo del cable del encoder, aísle el extremo cortado del hilo.
Utilice cables con pares trenzados de conductores aislados y conecte el apantallado
a ambos extremos:
– al encoder en el prensaestopas o en el enchufe del encoder
– al variador vectorial en la carcasa del enchufe sub-D y a la borna de apantallado
de la electrónica del variador
Utilice enchufes de encoder y enchufes sub-D con una carcasa metálica.
Instale el cable del encoder separado de los cables de potencia.
Encoder con prensa para el paso del cable: tenga en cuenta el diámetro admisible
del cable del encoder para que la prensa para el paso del cable funcione
correctamente.
®
compact MCH4_A
2
(AWG 23...20)
2
: 0,5 mm (AWG 20)
CC
01939BXX
01948AXX
4
39
