4.5
Borna de apantallado de potencia
Para tamaño 1
El MOVIDRIVE
apantallado de potencia. Monte esta borna de apantallado de potencia junto con los
tornillos de sujeción de la unidad.

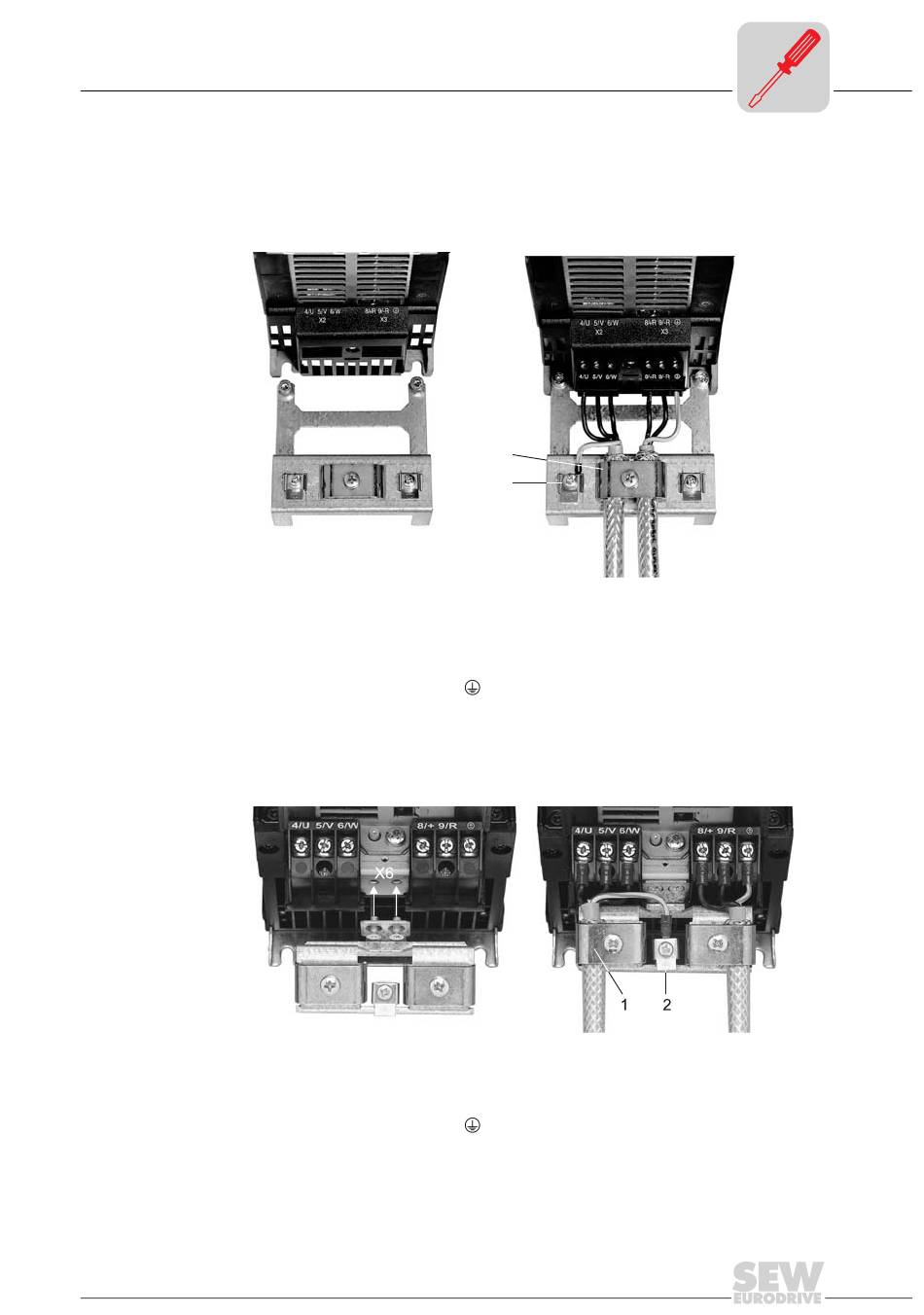

Figura 22: Borna de apantallado de potencia para MOVIDRIVE
1. Borna de apantallado
2. Conexión de puesta a tierra ( )
Para tamaño 2
El MOVIDRIVE
apantallado de potencia con 2 tornillos de sujeción. Monte esta borna de apantallado de
potencia junto con los dos tornillos de sujeción en X6.
Figura 23: Borna de apantallado de potencia para MOVIDRIVE
1. Borna de apantallado
2. Conexión de puesta a tierra ( )
Por medio de las bornas de apantallado de potencia, es posible montar de forma
sumamente cómoda el apantallado para los cables de motor y los cables del freno.
Coloque el apantallado y la conexión de puesta a tierra como se indica en las figuras.
Instrucciones de funcionamiento MOVIDRIVE
Borna de apantallado de potencia
®
compact de tamaño 1 se suministra de serie con una borna de
tamaño 1
®
compact de tamaño 2 se suministra de serie con una borna de
®
compact MCH4_A
1
2
®
compact de
®
compact de tamaño 2
02012BXX
01469BXX
25
4
