Puesta en marcha del variador vectorial con INTERBUS (MCH42A)
0 0
Descripción
general de la
estructura básica
Canal PCP
adicional para la
puesta en marcha
y el diagnóstico
92
®
El variador MOVIDRIVE
para el ajuste de parámetros mediante el "Protocolo de comunicación de periféricos"
(PCP). Este canal de comunicaciones INTERBUS le proporciona un acceso completo
a todos los parámetros de accionamiento MOVIDRIVE
El canal PCP debe configurarse con el código ID correspondiente de manera que se
pueda acceder a los valores de parámetros en el variador. Hay una, dos o cuatro
palabras disponibles en el protocolo INTERBUS para el canal PCP. La modificación del
número de palabras PCP varía la velocidad de acceso a los valores de parámetros vía
el canal PCP.
La interface PCP se ejecuta mediante la versión 3 del PCP. Además del canal PCP
familiar entre el sistema de control (PLC) y el variador, ahora es posible establecer un
canal PCP adicional (lógico) entre el módulo de la interface y el variador. Este canal
PCP adicional puede utilizarse mediante un ordenador de supervisión para acceder a
los valores de párametros del variador vía Ethernet / Pasarela de comunicaciones
INTERBUS.
-CMD Tool
-@X
-MOVITOOLS
PLC
PD
®
PLC + MOVIDRIVE

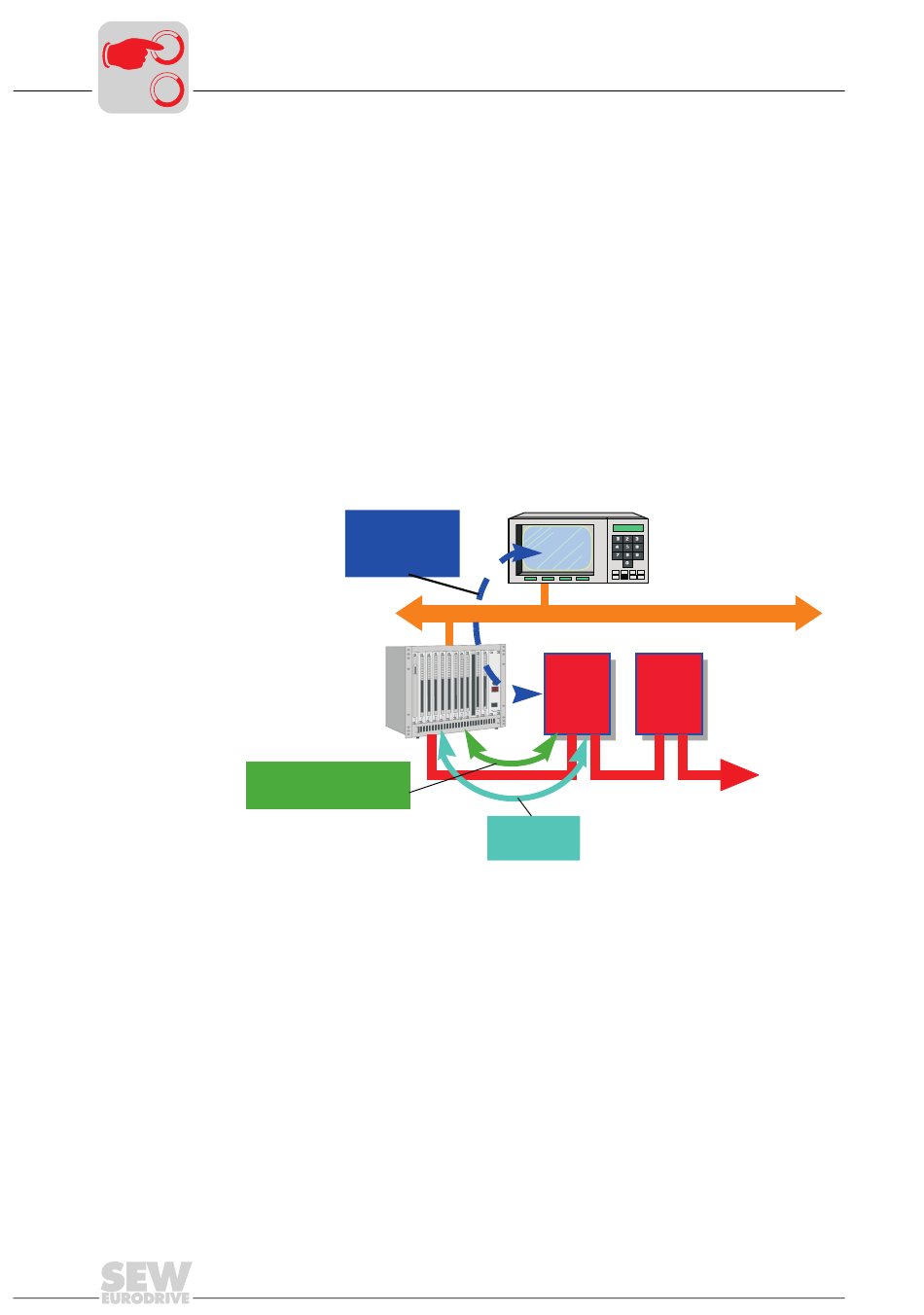

Figura 66: Canales de comunicaciones con versión 3 del PCP
La figura 66 muestra un ejemplo de la topología del sistema con un nivel TCP/IP
Ethernet y un nivel INTERBUS. En este caso, se utiliza un módulo de la interface
INTERBUS con una interface TCP/IP Ethernet. Este modulo funciona como pasarela
entre los dos niveles de comunicación.
De forma complementaria a la "Herramienta CMD", el ordenador de supervisión
también es compatible con INTERBUS "@utomationXplorer" y "MOVITOOLS" para la
programación y ajuste de los parámetros del variador SEW en el INTERBUS. Esta
disposición significa que las infraestructuras del bus existentes pueden utilizarse para
la puesta en marcha y el mantenimiento. Esta configuración facilita la puesta en marcha
y el diagnóstico del sistema completo de automatización ya que ahora, el cable
INTERBUS no sólo se utiliza para el control sino también para la puesta en marcha y el
diagnóstico de todos los componentes utilizados en el bus de campo.
compact MCH42A proporciona una interface estandarizada
Ethernet TCP/IP
MOVIDRIVE
MOVIDRIVE
MOVIDRIVE
INTERBUS LWL 2MBd
PCP
PLC
Instrucciones de funcionamiento MOVIDRIVE
®
.
®
®
®
03725AXX
®
compact MCH4_A
