Combustible
5
4
3
2
1
05/04/2010
1. Lumbrera de entrada de líquido refrigerante
2. Lumbrera de salida de líquido refrigerante
3. Válvula de alivio de presión
4. Regulador de presión
5. Arnés de cableado
6. Válvula de purga del múltiple
7. Múltiple
8. Válvula de corte manual de combustible
9. Lumbrera de llenado de combustible
10. Cubierta del filtro
11. Copa del filtro
12. Tapón de drenado del filtro
13. Válvula solenoide
14. Línea de combustible a los cilindros

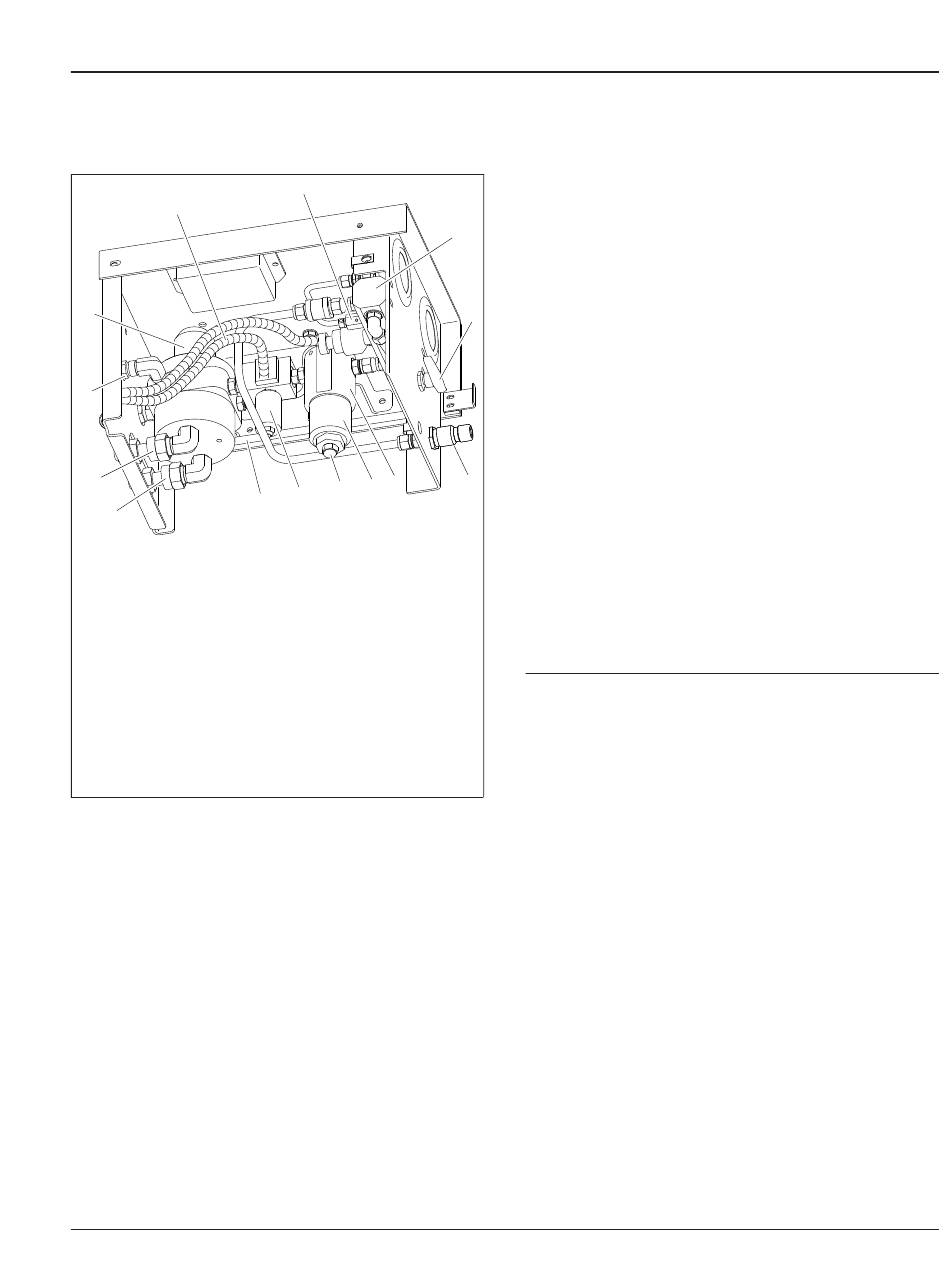

Figura 15, Componentes del panel de combustible
7. Ponga un contenedor limpio debajo del ensam-
ble del filtro. Desenrosque la copa del filtro de la
cubierta de éste usando una llave de 1 1/4 pul-
gadas.
8. Quite y deseche el elemento del filtro.
9. Instale un nuevo elemento del filtro en la cu-
bierta de éste.
10. Inspeccione el anillo "O" de la cubierta del filtro
para determinar si tiene daños o grietas. Si es
necesario, reemplace el anillo "O".
11. Instale la copa del filtro en la cubierta de éste.
Apriétela a 90 lbf·ft (122 N·m).
Manual de mantenimiento 108SD y 114SD, Mayo 2018
6
10
11
12
13
14
f470558
GNC
12. Cierre la válvula de purga del múltiple y abra la
válvula de corte de combustible manual del
panel de combustible.
7
13. Abra las válvulas de corte de los cilindros de
combustible.
14. Use un detector de metano para hacer una bús-
queda de fugas de todos los componentes del
8
sistema de combustible presentes entre los cilin-
dros de combustible y la válvula de solenoide.
Se puede usar una solución (como agua y
jabón) que forme burbujas para encontrar el
lugar exacto de una fuga.
Repare o reemplace todo componente que tenga
fuga.
15. Use los dos pernos sin tuerca que se quitaron
9
antes para instalar la cubierta de acceso en el
panel de llenado.
47–08 Inspección de los
cilindros de combustible
de gas natural
comprimido (GNC)
Consiga que un inspector capacitado haga la inspec-
ción de los cilindros de combustible de gas natural
comprimido (GNC), para determinar si están daña-
dos o deteriorados. Note cortes, grietas, rayas pro-
fundas, rozadura, alteración de color, fibras rotas,
soportes con holgura, empaques (juntas) o aislado-
res dañados, daño por calor y otros problemas.
Vea en el folleto C-6.4 de la Compressed Gas Asso-
cation (CGA), Methods for External Visual Inspection
of Natural Gas Fuel Containers and Their Installa-
tions, los requisitos de inspección y las calificaciones
requisitas para el inspector.
Vea más información yendo al enlace
net.com.
Después de la inspección, se debe proveer un in-
forme exacto y de fiar para cada recipiente que se
ha inspeccionado. Fije en cada recipiente una eti-
queta de inspección que da la fecha y la identifica-
ción de la agencia de la inspección.
47
www.cga-
47/15
