Escape
08/20/2009
NOTA: La caja de los sensores (ítem 8) tiene los sensores de entrada del SCR y de salida del NOx, el sensor de presión
de salida del DPF y el sensor de presión de entrada del DOC.

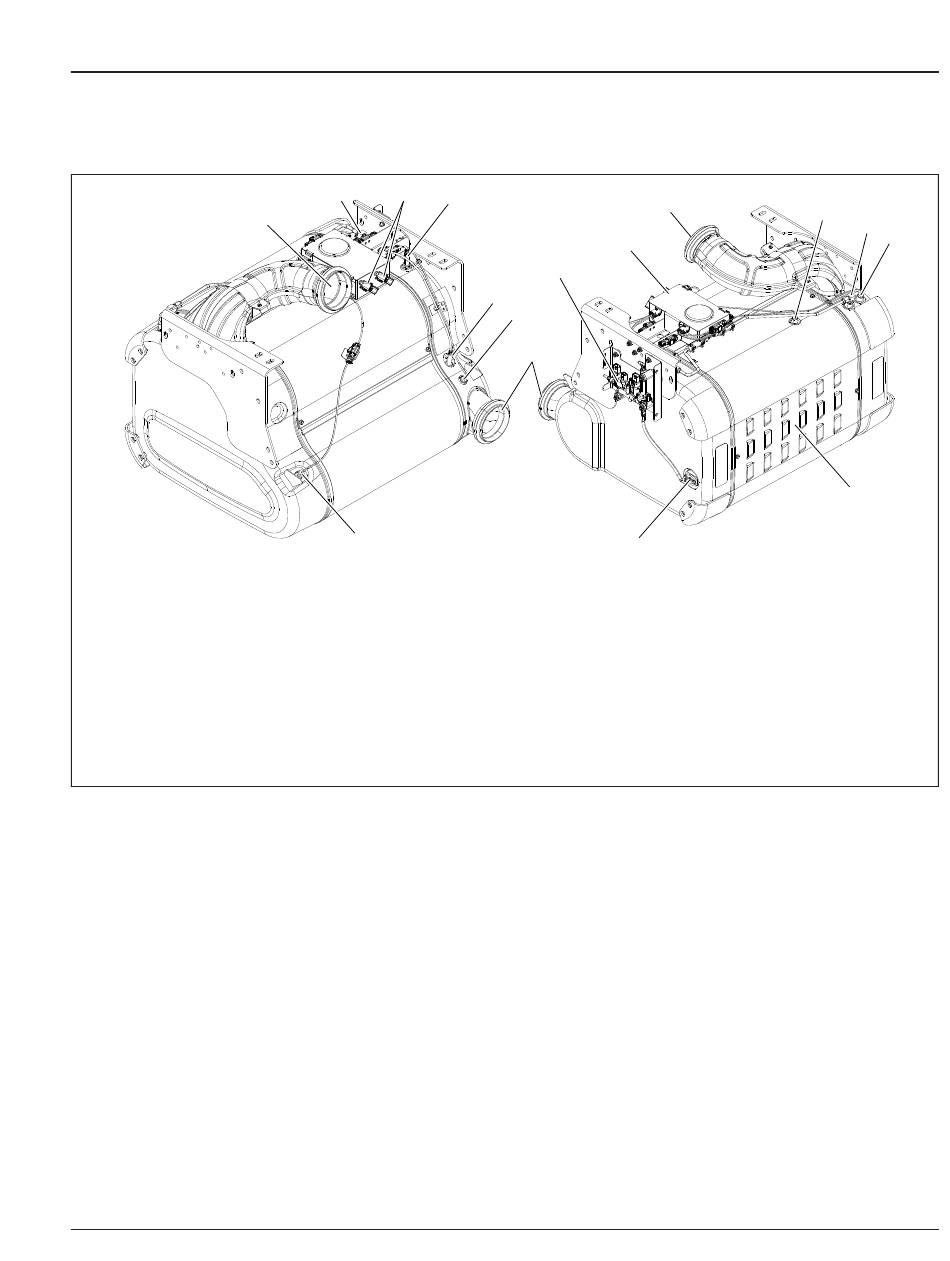

1. Sensor de temperatura de
salida del DOC
2. Lumbrera del sensor de
presión de entrada del DOC
3. Sensor de temperatura de
entrada del DOC
4. Protector contra calor delantero
5. Boquilla del DEF
6. Salida del escape
Figura 1, ATS Detroit Diesel de una caja (con ubicaciones de sensores)
Manual de mantenimiento 108SD y 114SD, Diciembre 2015
14 13
9
15
7. Unidad dosificadora del DEF
8. Caja de sensores (vea la nota
anterior)
9. Entrada del escape
10. Sensor de temperatura de
salida de la SCR
11. Lumbrera del sensor de NOx
de la salida de la SCR
12
8
7
11
10
6
5
9
1
12. Lumbrera del sensor de NOx
de la entrada de la SCR
13. Conectores de 14 espigas
14. Lumbrera del sensor de
presión de salida del DPF
15. Sensor de temperatura de
entrada de la SCR
49
2
3
4
f490355
49/3
