Eje delantero
la brida de montaje del tapacubo. Vea la
Figura
11.
IMPORTANTE: Mantenga una presión conti-
nua en el cubo hasta que haya tomado las
mediciones interna y externa. Si libera el
cubo, no es posible obtener una medición
precisa.
11.2
Para asentar los rodamientos, sujete el
cubo en las posiciones de las tres y las
nueve horas del reloj, y empújelo hacia
dentro haciéndolo oscilar a unos 45 gra-
dos. Mantenga la presión en el cubo,
anote la medición desde el interior y
luego tire del cubo hacia afuera inclinán-
dolo como antes. Mantenga la presión en
el cubo y anote la medición desde el ex-
terior. Vea la
El juego longitudinal es la diferencia entre
las dos mediciones. El límite del juego
longitudinal para cubos PreSet es 0.006
pulgadas (0.15 mm): para los cubos que
no son PreSet, el intervalo permisible es
de 0.001 a 0.005 pulgadas (0.03 a 0.13
mm), medida inclusiva.
Si el juego longitudinal no excede el lí-
mite y no se encontraron otros problemas
durante los pasos anteriores, no se nece-
sita hacer ningún trabajo de servicio adi-
cional. Si el juego longitudinal excede el
límite, repare el cubo. Vea los procedi-
mientos en el Manual de taller 108SD y
114SD y en la literatura del fabricante.
33–06 Inspección del tapón del
respiradero del
tapacubo del eje de
dirección
Información general
Como una característica de su diseño, los tapones
del respiradero del tapacubo en ocasiones exhibirán
signos de aceite del cubo en su superficie exterior.
En función de las condiciones medioambientales y/o
la antigüedad del tapón, la cantidad de aceite pre-
sente podría variar. Este es un resultado normal del
proceso de ventilación debido al aumento de presión
Manual de mantenimiento 108SD y 114SD, Mayo 2017
Figura
12.
06/20/2011

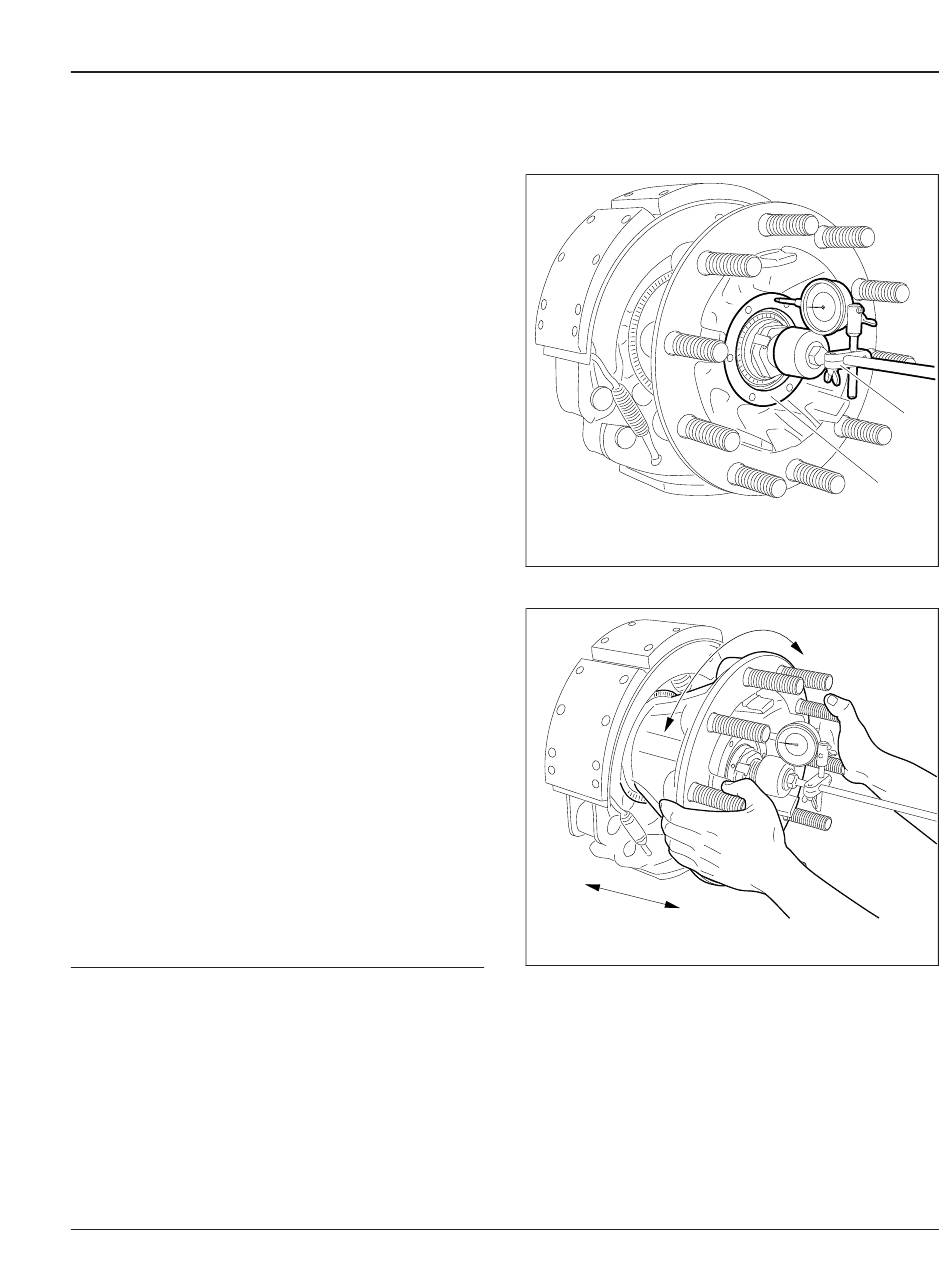

1. Brida de montaje del tapacubo
2. Indicador de dial (con base magnética)
Figura 11, Configuración del indicador de dial
A
06/21/2011
A. Tire del cubo y empújelo mientras lo hace oscilar
Figura 12, Medición del juego longitudinal
dentro de la cavidad del cubo. Vea un ejemplo del
aspecto de un tapón del respiradero en la
Los tapones del respiradero se pueden desgastar o
dañar y causar una fuga excesiva o permitir que in-
grese agua en el cubo y contamine el aceite. Vea
ejemplos de un tapón del respiradero con fugas en
33
2
1
f330270
A
f330271
Figura
13.
33/7
