Chasis y componentes
bajo presión de resorte al destrabar la
quinta rueda.
Si el recorrido libre no es de 1/4 de pul-
gada (6 mm), ajústelo a 1/4 de pulgada
(6 mm) girando la barra de tope de cuña,
ubicada en el lado derecho de la placa
superior, en el sentido de las manecillas
del reloj para reducir la separación y en
el sentido contrario para aumentarla.
11. Reemplace todas las piezas agrietadas, desgas-
tadas o dañadas con piezas nuevas. Reemplace
los pernos de montaje flojos con pernos 5/8–11
de grado 8 SAE, tuercas de seguridad de grado
C y arandelas endurecidas. No vuelva a utilizar
los pernos, las tuercas y las arandelas en el
montaje de la quinta rueda.
12. Después de revisar la quinta rueda, lubrique
todas las piezas móviles con grasa para chasis o
grasa multiuso. Aplique una cantidad abundante
de grasa a la placa superior de manera que que-
den llenos todos sus surcos o depresiones. Vea
en la
Operación de mantenimiento 31–03
instrucciones de lubricación.
Jost
1. Desconecte el remolque del tractor. Si necesita
instrucciones, vea el Manual del conductor
108SD y 114SD.
2. Limpie minuciosamente con vapor la quinta
rueda.
3. Revise el montaje para ver si hay sujetadores
dañados o si faltan algunos y componentes
rotos. Haga las reparaciones o los reemplazos
necesarios.
4. Inspeccione los pernos de los pasadores de los
soportes. Asegúrese de que las lengüetas de
seguridad estén fijando los pernos en su lugar.
Vea la
Figura
5.
5. Revise la quinta rueda para ver si hay piezas
combadas, desgastadas o rotas. Haga los reem-
plazos necesarios.
6. Si la quinta rueda está equipada con placas de
poca lubricación, revise las placas y reempláce-
las si están dañadas o desgastadas hasta expo-
ner los pernos de seguridad. Es normal que las
orillas exteriores de la placa tengan pequeños
buches: esto no afecta el funcionamiento.
Manual de mantenimiento 108SD y 114SD, Mayo 2018
09/01/2009

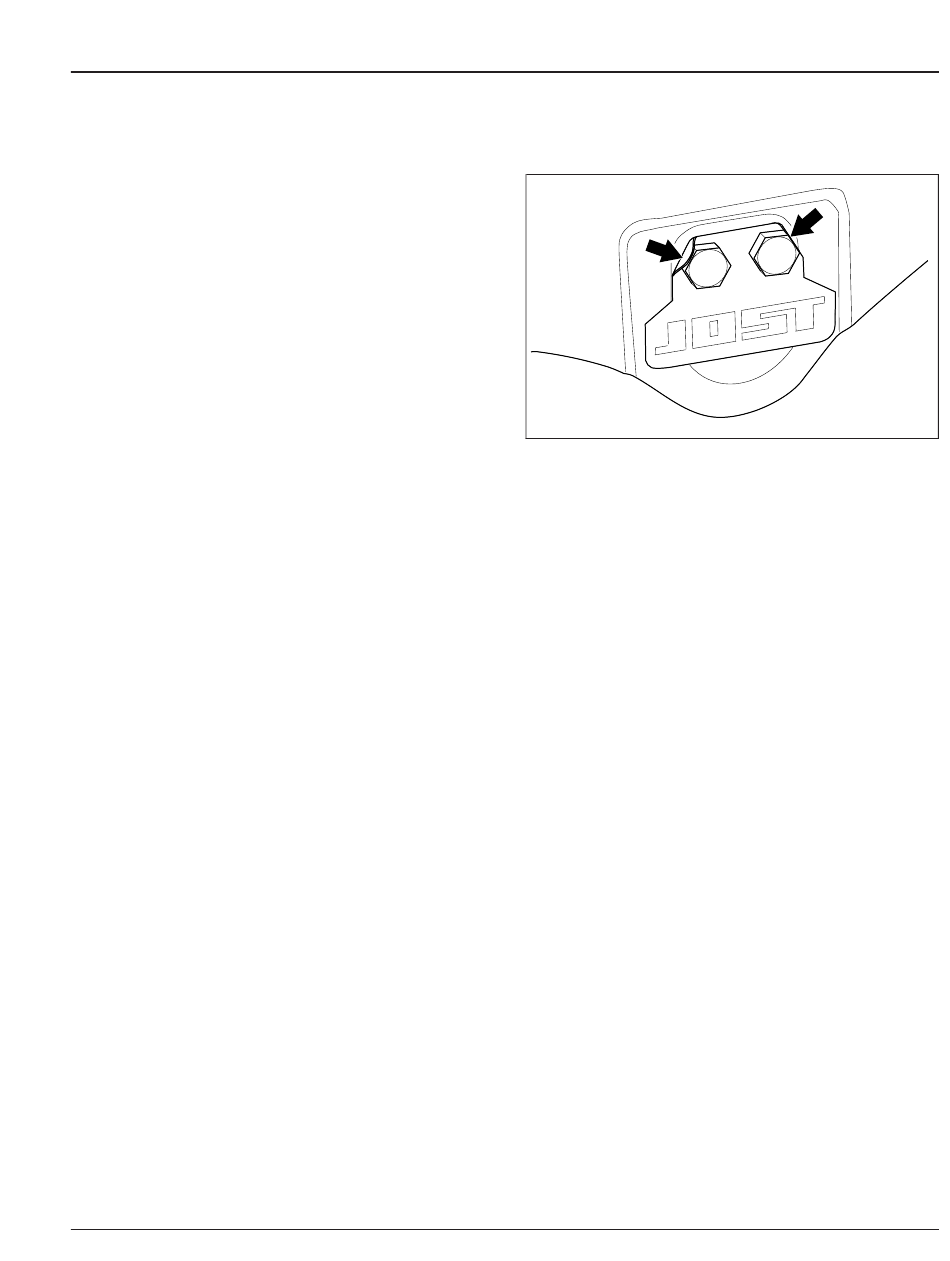

Figura 5, Lengüetas de seguridad de los pernos de los
7. Revise el ajuste de la quinta rueda. Usando un
probador de cierre, abra y cierre la quinta rueda
varias veces. Asegúrese de que el mecanismo
de cierre funcione correctamente.
El cierre tiene el ajuste correcto si: la quinta
las
rueda se cierra y abre fácilmente cada vez y el
probador de cierre gira libremente.
El cierre está demasiado flojo si: se siente hol-
gura para adelante y para atrás al tirar del
mango del probador de cierre y al empujarlo.
Vea la
Figura
El cierre está demasiado apretado si: probador
de cierre no gira libremente en la cerradura. Vea
la
Figura
8. Si el cierre está ajustado incorrectamente, corrí-
jalo según lo indicado a continuación:
Si el cierre está demasiado apretado, afloje la
contratuerca, gire el perno de ajuste en el sen-
tido de las manecillas del reloj una vuelta com-
pleta, entonces apriete la contratuerca de nuevo.
Abra y cierre el mecanismo varias veces para
probarlo. Repita si es necesario. Vea la
7.
Si el cierre está demasiado flojo, afloje la contra-
tuerca, gire el perno de ajuste contra el sentido
de las manecillas del reloj una vuelta completa,
entonces apriete la contratuerca de nuevo. Abra
y cierre el mecanismo varias veces para pro-
barlo. Repita si es necesario. Vea la
9. Si la quinta rueda tiene un mecanismo de desli-
zamiento, revíselo y ajústelo según se indica a
continuación:
pasadores de los soportes
6, Ref. A.
6, Ref. B.
31
f311101
Figura
Figura
7.
31/5
