2 Montaje y ajuste

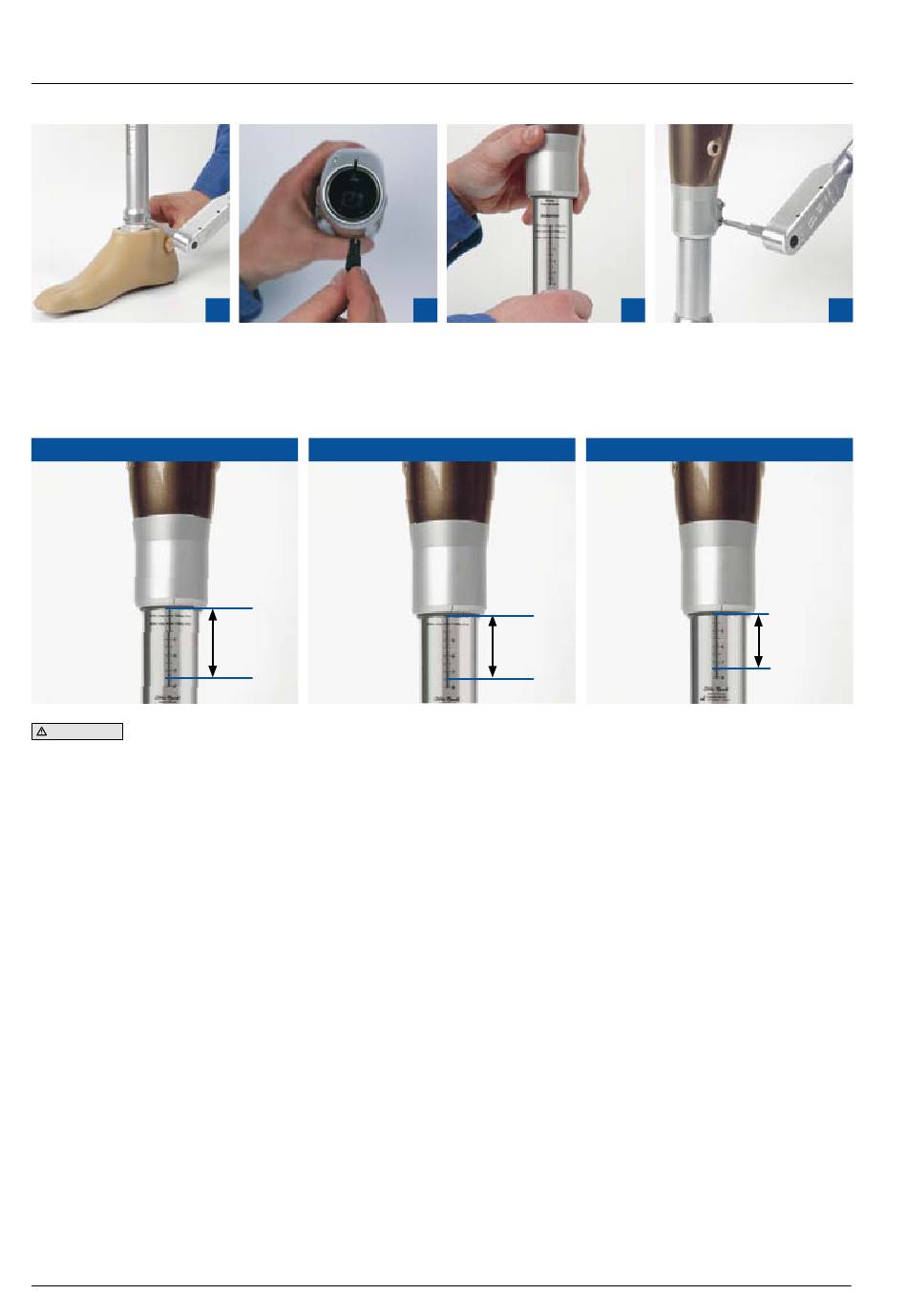

2.1 Conexión del adaptador de tubo
1 Monte el pie en el adaptador de tubo (atorníllelo ligeramente).
2 Conecte el conector del adaptador de tubo en la articulación de rodilla (sólo es posible una polaridad).
3 Empuje el cable saliente en el tubo e introduzca el adaptador de tubo en la C-Leg teniendo en cuenta la profun-
didad mínima de inserción (vea la siguiente tabla).
max. 75 kg
Errores al montar la prótesis. Los errores al montar la prótesis pueden provocar fallos en el funcio-
PRECAUCIÓN
namiento de la articulación e incluso una pérdida de funcionamiento debido a un fallo en la estructura. Esto puede
tener como consecuencia la caída del usuario. En la 3C98-2/3C88-2 debe estar posicionada la graduación del tubo
en la parte delantera (en los modelos anteriores 3C98/3C88 la graduación del tubo tenía que estar posicionada en
la parte trasera). El adaptador de tubo 2R82=110 está autorizado para pesos corporales máximos de 100 kg, el
adaptador de tubo 2R81=* está autorizado para pesos corporales máximos de 125 kg.
4 Gire el pie ligeramente hacia afuera (margen de ajuste +/-30°, ajustable a las necesidades del usuario) y aprie-
te ligeramente los tornillos en la abrazadera de sujeción.
C-Leg Prosthetic System
1
75 kg - 100 kg
50 mm
de margen
máximo de
ajuste
2
45 mm
de margen
máximo de
ajuste
3
100 kg - 136 kg
40 mm
de margen
máximo de
ajuste
Ottobock 91
4
