4.7.9

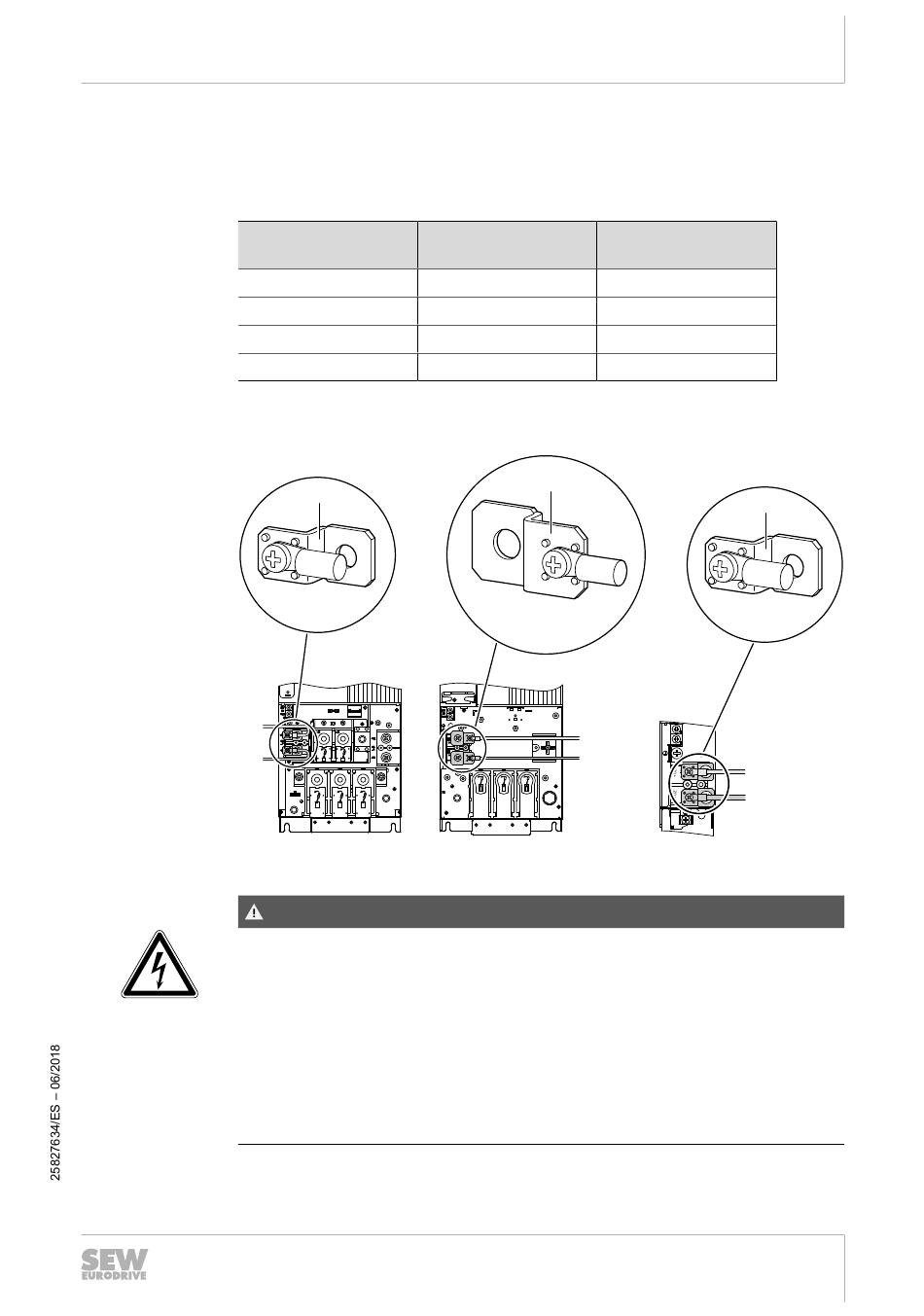

Conexión de un módulo de freno seguro en el circuito intermedio
El módulo de freno seguro BST se alimenta directamente del circuito intermedio. Para
la conexión del módulo de freno seguro en un circuito intermedio se ha previsto un
juego de barras acodadas de 2 tamaños distintos.
Módulo de eje
MDP90A-..
MDA90A-0020 .. 0100..
MDD90A-0020 .. 0080..
MDA90A-1400 .. 1800..
La barras acodadas se atornillan a las barras de circuito intermedio en el último mó-
dulo de eje al lado derecho o en el módulo de alimentación en el lado izquierdo. Para
fijar el tornillo se utiliza un tornillo M4.
Pueden presentarse tensiones de hasta 970 V.
Lesiones graves o fatales por electrocución.
Para evitar la electrocución:
•
•
Juego de barras aco-
dadas
[1]
MDP90A-1100-..
¡PELIGRO!
Después de desconectar de la red, espere como mínimo 10 minutos y establez-
ca la ausencia de tensión antes de empezar con los trabajos en las conexiones
de potencia.
Una vez finalizados los trabajos, no ponga en funcionamiento el grupo de ejes
hasta no haber cerrado las caperuzas, ya que sin éstas la unidad solo tiene el ín-
dice de protección IP00.
Ref. de pieza
Pequeño
Pequeño
Pequeño
Grande
[2]
MDA90A-1800-..
Instrucciones de funcionamiento – MOVIDRIVE
Instalación
Instalación eléctrica
28249674
28249674
28249674
28249682
[1]
24V
X5
GND
+UZ
X4
-UZ
MDA90A-0020-..
24312535051
®
modular
4
95
