Sistemas numéricos del PLC
Si usted es un nuevo usuario del PLC o está utilizando PLCs AutomationDirect por la primera vez,
por favor tome un momento para estudiar cómo nuestros PLCs usan los números. Usted encontrará
que cada fabricante de PLCs tiene sus propias convenciones relacionadas con el uso de números en
el PLC. La información que usted aprenderá aquí se aplica a todos nuestros PLCs!
Como cualquier buena computadora, los PLCs almacenan y manipulan números en forma binaria:
solamente 1s y 0s. Entonces ¿porqué tenemos que ocuparnos de números en tan diversas formas?
Los números tienen significado, y algunas representaciones son más convenientes que otras para
algunos propósitos particulares. Usamos a veces números para representar un tamaño o una cantidad
de algo. Otros números se refieren a localizaciones o a direcciones, o para medir el tiempo. En ciencia
unimos unidades de ingeniería a números para dar un significado particular.
Hemos creado el apéndice I para describir los sistemas numéricos que son usados en este
PLC. Por favor, lea ese apéndice para más información.
Recursos del PLC
Los PLCs tienen una cantidad fija de recursos, dependiendo del modelo y de la configuración.
Usamos la palabra "recursos" para incluir la memoria variable (memoria V), puntos de E/S,
temporizadores, contadores, etc. La gran mayoría de PLCs modulares le permite agregar
módulos de E/S en grupos de ocho. De hecho, todos los recursos de nuestros PLCs se cuentan
en octal. Es más fácil que las computadoras cuenten en grupos de ocho que diez, porque ocho
es una potencia de 2.

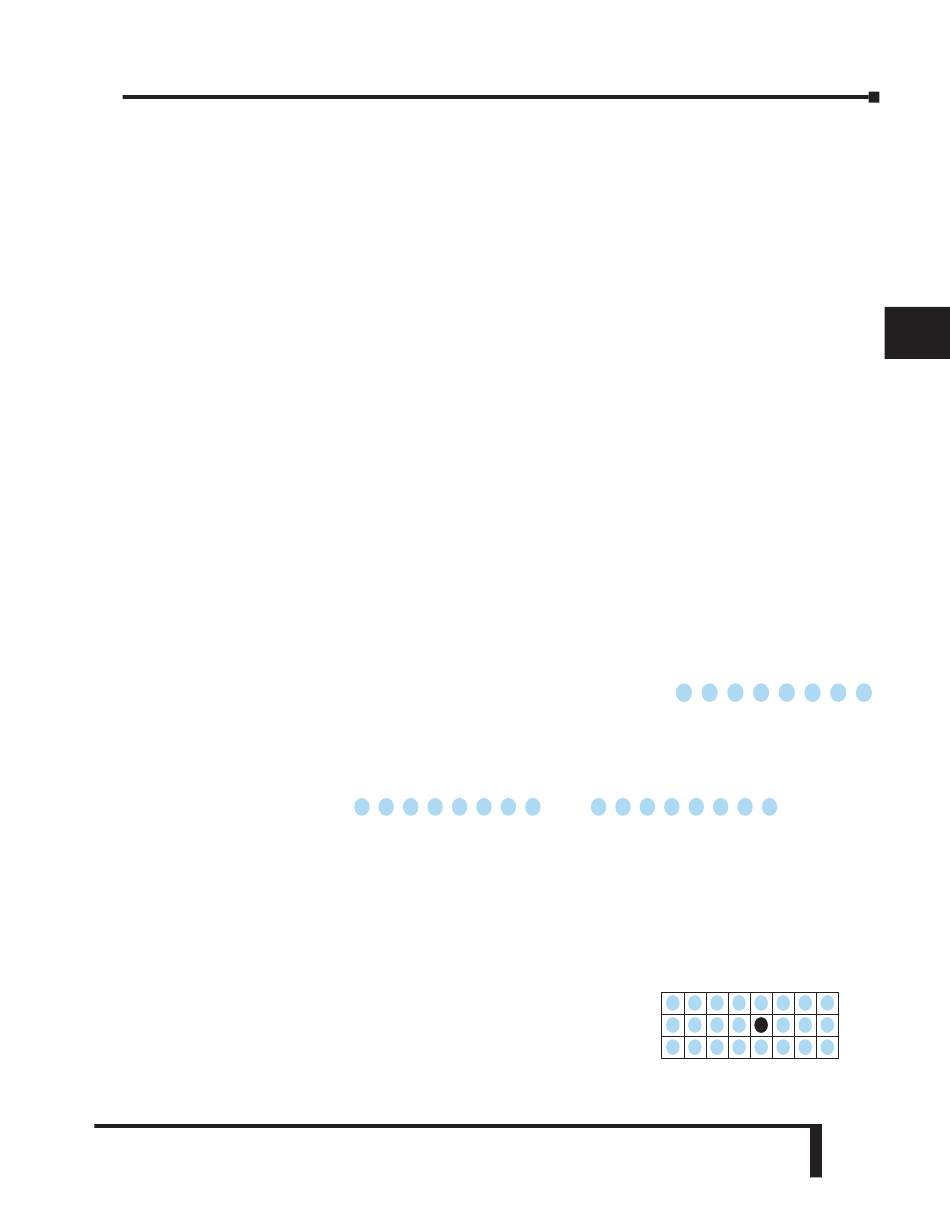

Octal significa contar en grupos de ocho cosas a la vez. En la figura a la derecha, hay ocho
círculos. La cantidad en decimal es "8", pero en octal es "10" (8 y 9 son inválidos en octal). En
octal, "10" significa 1 grupo de 8 más 0 (sin unidades).
En la figura abajo, tenemos dos grupos de ocho
círculos.Contando en octal tenemos "20" artículos,
significando 2 grupos de ocho, más 0 individuales. No
decimos "veinte", decimos "dos-cero octal". Esto hace
una distinción clara entre los sistemas de numeración.
Decimal
Octal
Después de contar recursos del PLC, es hora de tener acceso a recursos del PLC (hay una diferencia).
El sistema de instrucciones de la CPU tiene acceso a los recursos del PLC usando direcciones octales.
Las direcciones octales son iguales que cantidades octales, excepto que comienzan a contar en cero.
El número cero es significativo a una computadora, así que no lo saltamos.
Nuestros círculos están en un arsenal de envases cuadrados a la derecha.Para tener acceso a un
recurso, la instrucción del PLC direccionará la
localización usando referencias octales mostradas. Si
éstos fueran contadores, "CT14" tendría acceso a la
localización negra del círculo
Capítulo 3: Especificaciones y operación
1
2 3 4
5
6
7 8
1
2 3 4
5
6
7 10
Manual del PLC DL06, 1a. edición en español, 10/04
Decimal 1 2 3 4 5 6 7 8
Octal
1 2 3 4 5 6 7 10
9 10 11 12 13 14 15 16
11 12 13 14 15 16 17 20
X=
0
1
2 3
4
X
1 X
2 X
1
2
3
3
5
6
7
8
9
10
11
12
13
14
A
B
5
6
7
C
D
3–23
