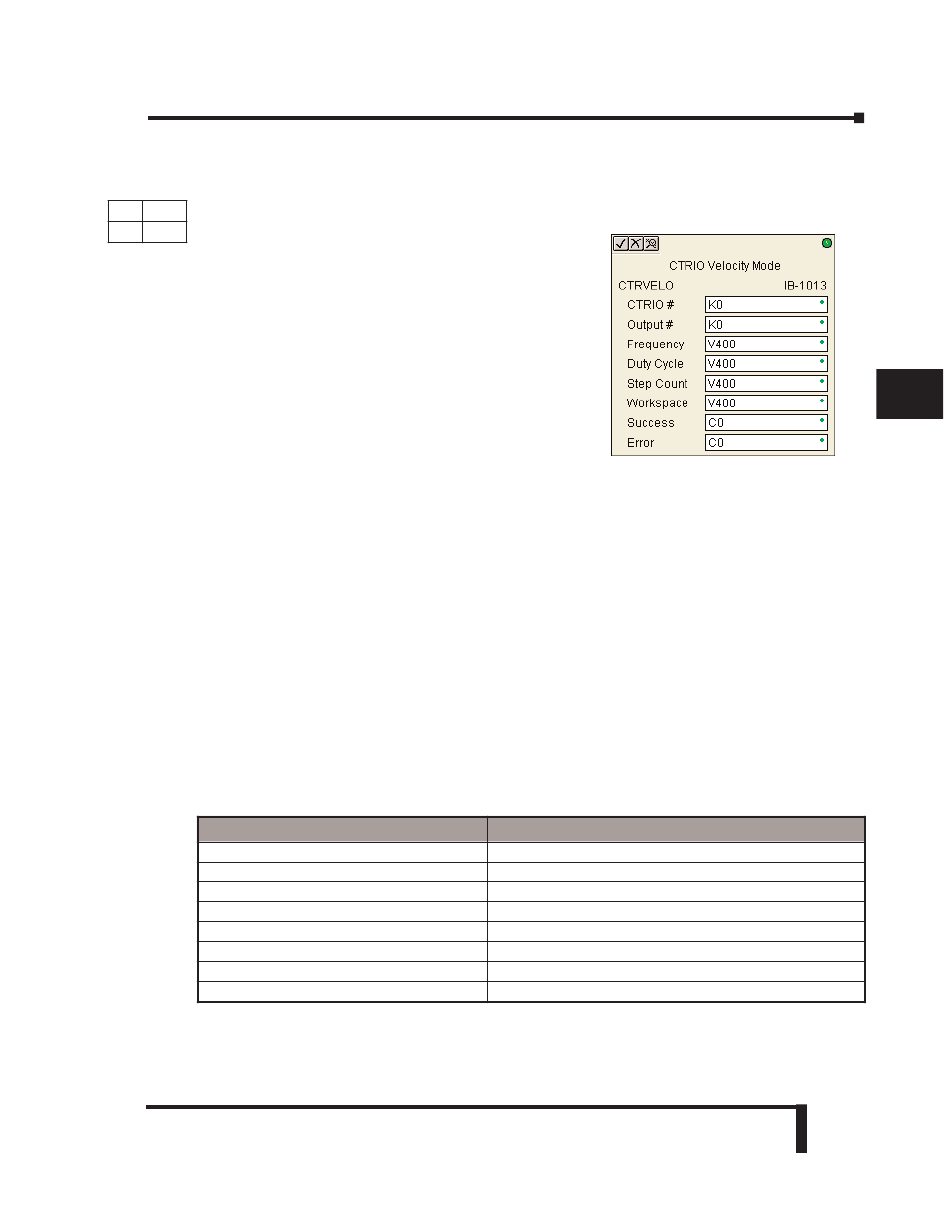

Modo de Velocidad de CTRIO (CTRVELO) (IB-1013)
Esta instrucción carga el comando de velocidad para colocar el comando y los parámetros dados
en un recurso específico de la salida en una transición de APAGADO a ENCENDIDO a este
DS5 Usado
IBox.
N/A
HPP
Este IBox tomará más de un barrido del PLC para
ejecutarse. El bit de éxito o de error se activará
cuando el comando se haya completado. Si el bit de
error está encendido, usted puede utilizar el IBox de
CTRIO leer código de error (CTRRDER) para
obtener para obtener información adicional del error.
El registro Workspace (espacio de trabajo) es para el
uso interno por esta instrucción de IBox y NO
DEBE ser usado en cualquier otro lugar en su
programa.
Parámetros de CTRVELO
• CTRIO#: Especifica un módulo CTRIO con un número definido por el usuario(Vea CTRIO
Config)TRIO Config Ibox)
• Output#: Especifica la salida del móduloH0-CTRIO a ser usada por la instrucción
• Frequency: Especifica la frecuencia de pulsos de la salida (20Hz - 20KHz)
• Duty Cycle: Especifica el % de tiempo On en el ciclo completo. Esto es un número hexadecimal. El
valor por defecto de 0 es el 50%, también entrando 50 resultará en 50%. 50% se define como mitad
del tiempo ON y mitad del tiempo OFF
• Step Count: Especifica la posición de la blanco como número 32-bit hexadecimal, un valor de Kffffffff
causará que el perfil funcione continuamente mientras la salida sea habilitada
• Workspace: Especifica una localización de memoria V que es usada por la instrucción
• Success: Especifica un bit que se activa cuando la petición se completa con éxito
• Error: Especifica un bit que se activa cuando la requisición no se ha terminado con éxito
CTRIO# . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . K
Output# . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . K
Frequency . . . . . . . . . . . . . . . . . . . . . . . . . . . V,K
Duty Cycle . . . . . . . . . . . . . . . . . . . . . . . . . . . V,K
Step Count . . . . . . . . . . . . . . . . . . . . . . . . . . V,K
Workspace . . . . . . . . . . . . . . . . . . . . . . . . . . . . V
Success . . . . . . . . . . . . . . . . . . . . X,Y,C,GX,GY,B
Error . . . . . . . . . . . . . . . . . . . . . . X,Y,C,GX,GY,B
Capítulo 5: Instrucciones Intelligent Box (IBox)
Parámetro
Manual del PLC DL06, 2a. edición en español, 6/07
Rango del DL06
K0-255
K0-3
K20-20000; Vea el mapa de memoria V del DL06 - Data Words
K0-99; Vea el mapa de memoria DL06
K0-2147434528; Vea el mapa de memoria DL06
Vea el mapa de memoria V del DL06 - Data Words
Vea el mapa de memoria DL06
Vea el mapa de memoria DL06
