Capítulo 5: Instrucciones Intelligent Box (IBox)
Lea Subnet Mask ECOM100 (ECRDSNM) (IB-732)
Esta instrucción permite leer las 4 partes del Subnet Mask y las almacena en 4 localizaciones de
1
DS5 Usado
memria V consecutivas en formato decimal, en una transición desde OFF para ON al IBox.
N/A
HPP
El parámetro Workspace (espacio de trabajo)
2
es un registro interno, privado usado por este
IBox y DEBE SER ÚNICO en esta una
3
instrucción y NO DEBE ser usado en
cualquier otro lugar en el programa.
4
Los bits de los parámetros Success o Error se
activan una vez que el comando sea
completado. Si hay un error, el parámetro
5
Error Code (código de error) divulgará un
código de error ECOM100 (menos de 100), o
6
un error de lógica del PLC (mayor de 1000), ete.
Para que este IBox ECOM100 funcione, usted debe mover el DIP switch 7 a la posición ON
7
en el circuito de ECOM100.
8

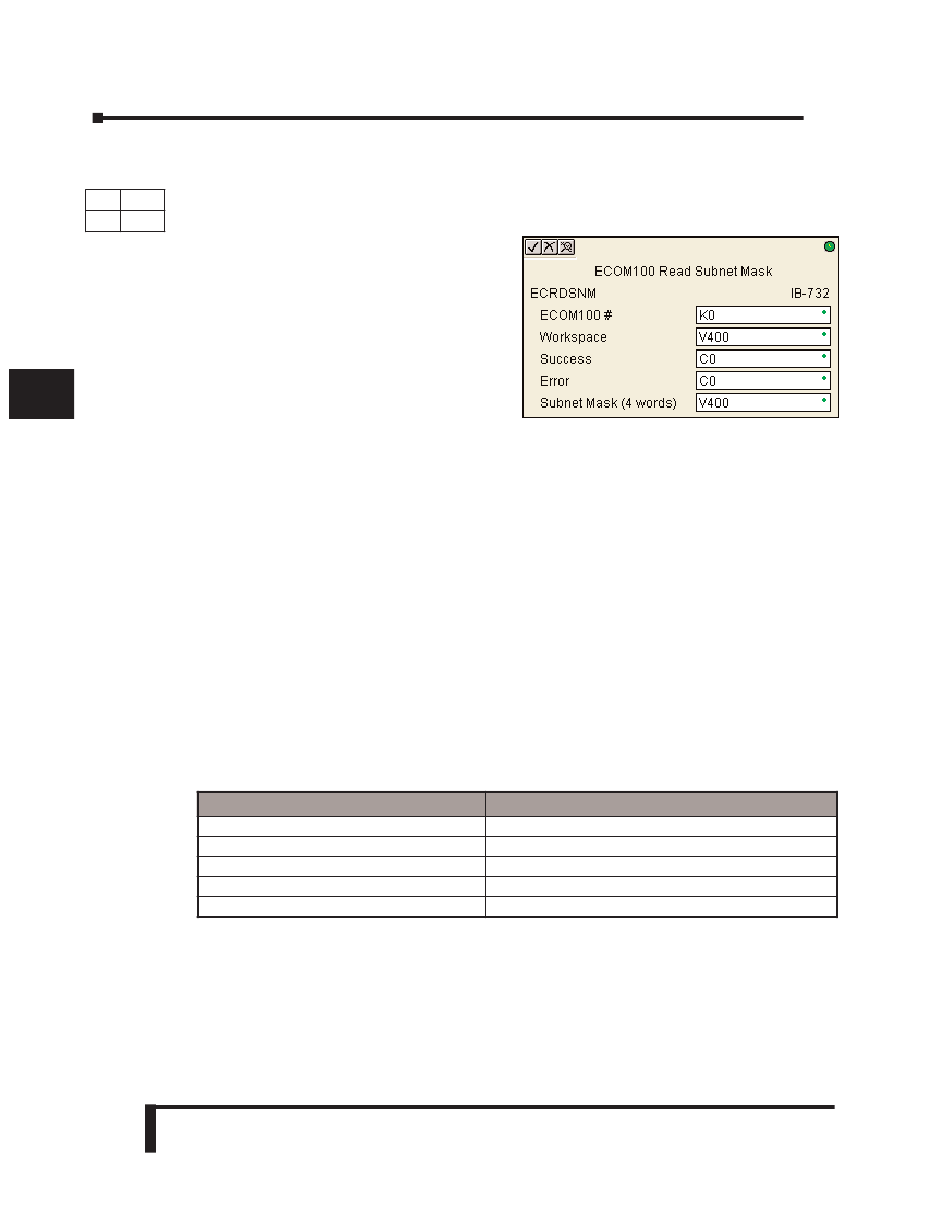

Parámetros de ECRDSNM
• ECOM100#: éste es un número lógico asociado a este módulo específico ECOM100 en la ranura
especificada. El resto de los IBoxes ECxxxx que necesitan referirse a este módulo ECOM100 deben
9
referirse a este número lógico
• Workspace: Especifica una localización de memoria V que es usada por la instrucción
10
• Success: Especifica un bit que se activa cuando la petición se completa con éxito
• Error: Especifica un bit que se activa cuando la requisición no se ha terminado con éxitoy completed
11
• Subnet Mask: Especifica la dirección inicial donde será almacenada la Subnet Mask del módulo
ECOM100 en 4 localizaciones de memoria V consecutivas
12
13
ECOM100# . . . . . . . . . . . . . . . . . . . . . . . . . . . . K
14
Workspace . . . . . . . . . . . . . . . . . . . . . . . . . . . . V
Success . . . . . . . . . . . . . . . . . . . . X,Y,C,GX,GY,B
A
Error . . . . . . . . . . . . . . . . . . . . . . X,Y,C,GX,GY,B
Subnet Mask (4 Words) . . . . . . . . . . . . . . . . . . V
B
C
D
5–302
Manual del PLC DL06, 2a. edición en español, 6/07
Parámetro Rango del DL06
K0-255
Vea el mapa de memoria V del DL06 - Data Words
Vea el mapa de memoria DL06
Vea el mapa de memoria DL06
Vea el mapa de memoria V del DL06 - Data Words
