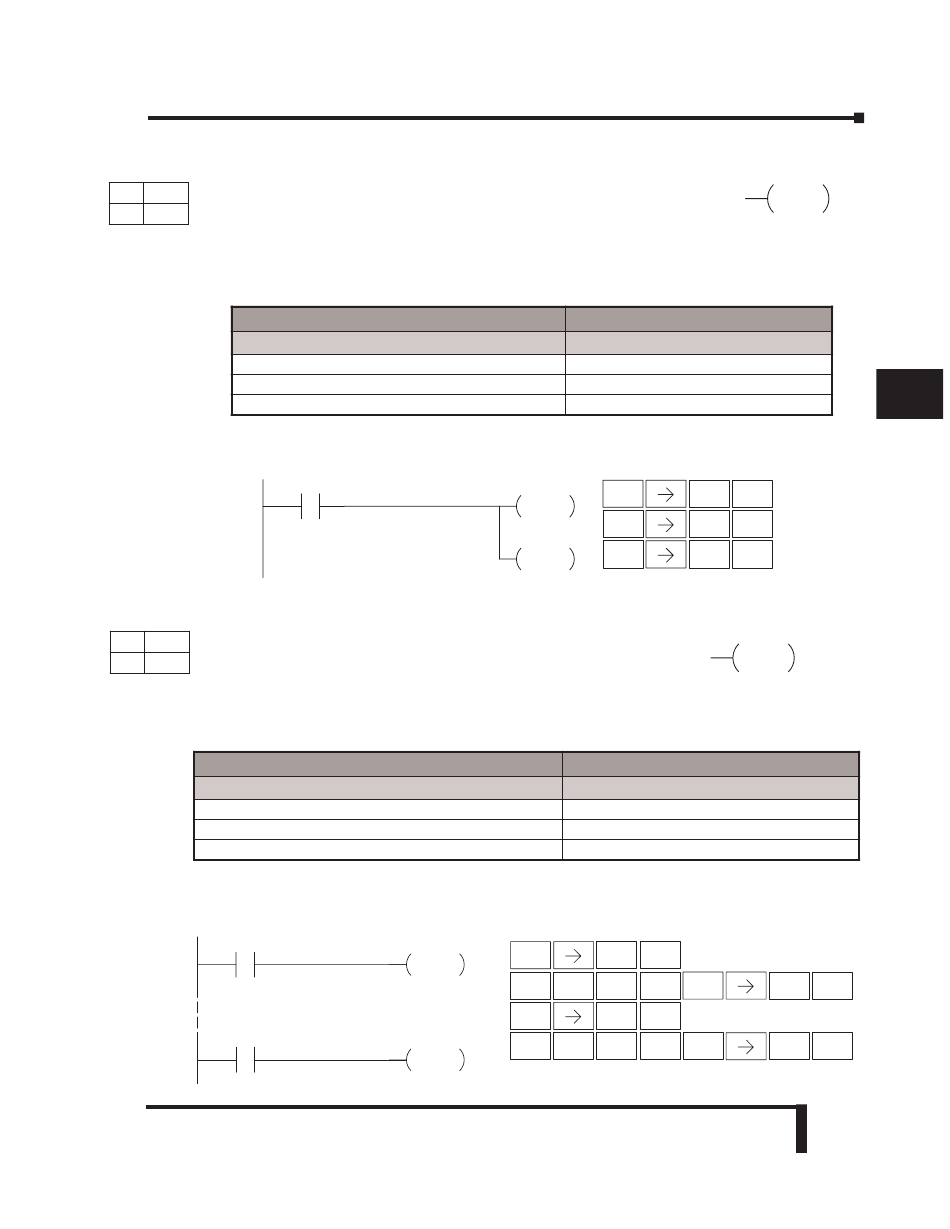

La instrucción OUT (OUT)
La instrucción OUT contiene el estado del renglón (ON/OFF) y
DS5 Usado
deja salir el estado discreto (ON/OFF) al punto especificado de la
HPP Usado
memoria imagen.
No debe usarse más de una instrucción OUT que referencie la misma localización discreta ya
que sólo la última instrucción OUT en el programa controlará el punto físico de salida. En vez
de eso, use la instrucción OROUT.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A
Entradas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . X
Salidas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Y
Relevadores de control . . . . . . . . . . . . . . . . . . . C
En el siguiente ejemplo Out, cuándo la entrada X1 está ON, se activarán las salidas Y2 y Y5.
Direct SOFT32
DirectSOFT
La instrucción Or Out (OROUT)
La instrucción OROUT permite que más de un renglón de
DS5 Usied
lógica discreta controle una sola salida. Pueden ser usadas
HPP Usado
múltiples instrucciones OROUT que referencian la misma
bobina de salida, ya que todos los contactos que controlan la
salida son operados con la función OR. Si el estado de cualquier
renglón está ON, la salida estará también ON.
Tipo de operando de datos
Entradas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . X
Salidas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Y
Relevadores de control . . . . . . . . . . . . . . . . . . . C
En el ejemplo siguiente, cuando una o las dos salidas X1 o X4 están ON, en cualquier parte del
programa, se energizará la salida Y2 .
Direct SOFT32
DirectSOFT
X1
X4
Tipo de operando de datos
X1
A
Y2
OR OUT
Y2
OR OUT
