Capítulo 5: Instrucciones Intelligent Box (IBox)
Ejemplo de CTRCLRT

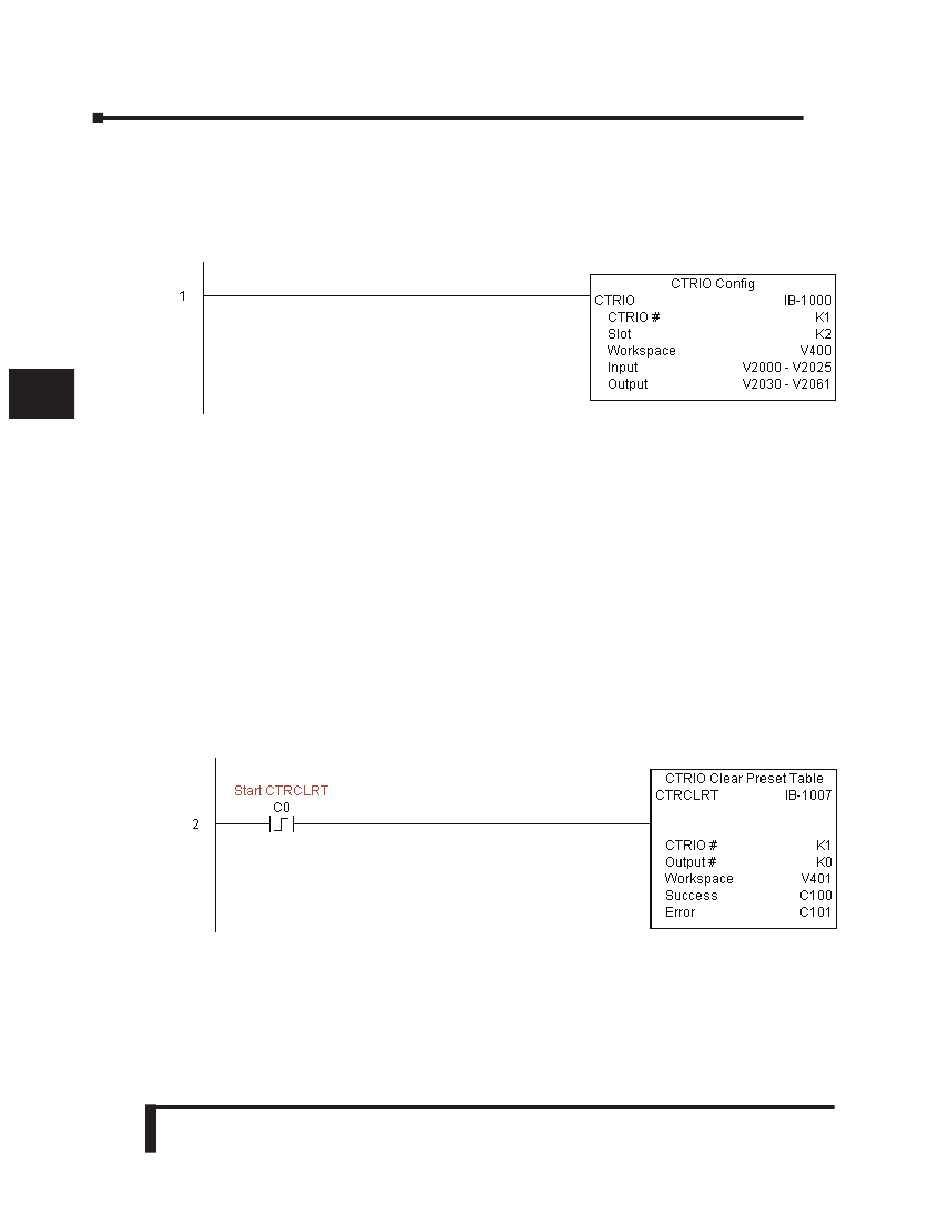

Renglón 1:Este ejemplo instala el módulo H0-CTRIO en la ranura 2 del PLC. Cada H0-
1
CTRIO en el sistema necesitará un IBox de CTRIO separado antes de que pueda ser usado
algun otro IBox CTRxxxx. El módulo H0-CTRIO se ha configurado para utilizar V2000 hasta
2
V2025 para sus datos de entradas y V2030 con V2061 para sus datos de salidas.
3
4
5
6
Renglón 2: Este renglón es un método para permitir el comando de CTRCLRT. Se usa un bit
C para permitir que el programador controle el comando desde Data View para propósitos de
7
prueba.
Activando C0 causará que la instrucción de CTRCLRT limpie la tabla de valores predefinidos
8
en la salida 0 en el H0-CTRIO en la ranura 2 .
El procedimiento de funcionamiento para este ejemplo es cargar el archivo de
9
CTRCLRT_ex1.cwb a su módulo H0-CTRIO, luego introducir el código mostrado aquí,
cambio al modo RUN, habilitar la salida 0 activando el bit C2 en Data View, gire el encoder
conectado al módulo H0-CTRIO para obtener un valor mas grade que 10 y el LED de la salida
10
0 se encenderá y permanecerá encendida hasta que el conteo llegue a sobre 20, y en ese
momento se apagará. Luego resetee el contador con el bit C1, habilite el bit C0 para ejecutat la
11
instrucción CTRCLRT para hacer cero la tabla de valores predefinidos, active el bit C2 para
habilitar la salida 0, y luego gire el encoder a un valor de conteo sobre 10+ (La salida 0 NO
DEBE encenderse).
12
13
14
A
B
C
D
5–336
Manual del PLC DL06, 2a. edición en español, 6/07
