Métodos de cableado de salida a relevador
Los modelosD0-06AR y D0-06DR tienen salidas de tipo relevador. Los relevadores son mejores
para las siguientes utilizaciones:
• Cargas que requieren corrientes más altas que lo que las salidas de estado sólido DL06 pueden entregar
• Usos sensitivos a costos
• Algunos canales de salida necesitan aislación de otras salidas (por ejemplo, cuando algunas cargas
requieren C.A. mientras que otras requieren C.C.)
Algunos usos en los cuales NO debe usar relevadores:
• Cargas que requieren corrientes bajo 10 mA
• Cargas que se deben conmutar a alta velocidad
Esta sección presenta varias maneras de conectar las salidas de un relevador a las cargas. La
salidas a relevador del DL06 tienen dieciséis contactos normalmente abiertos tipo SPST

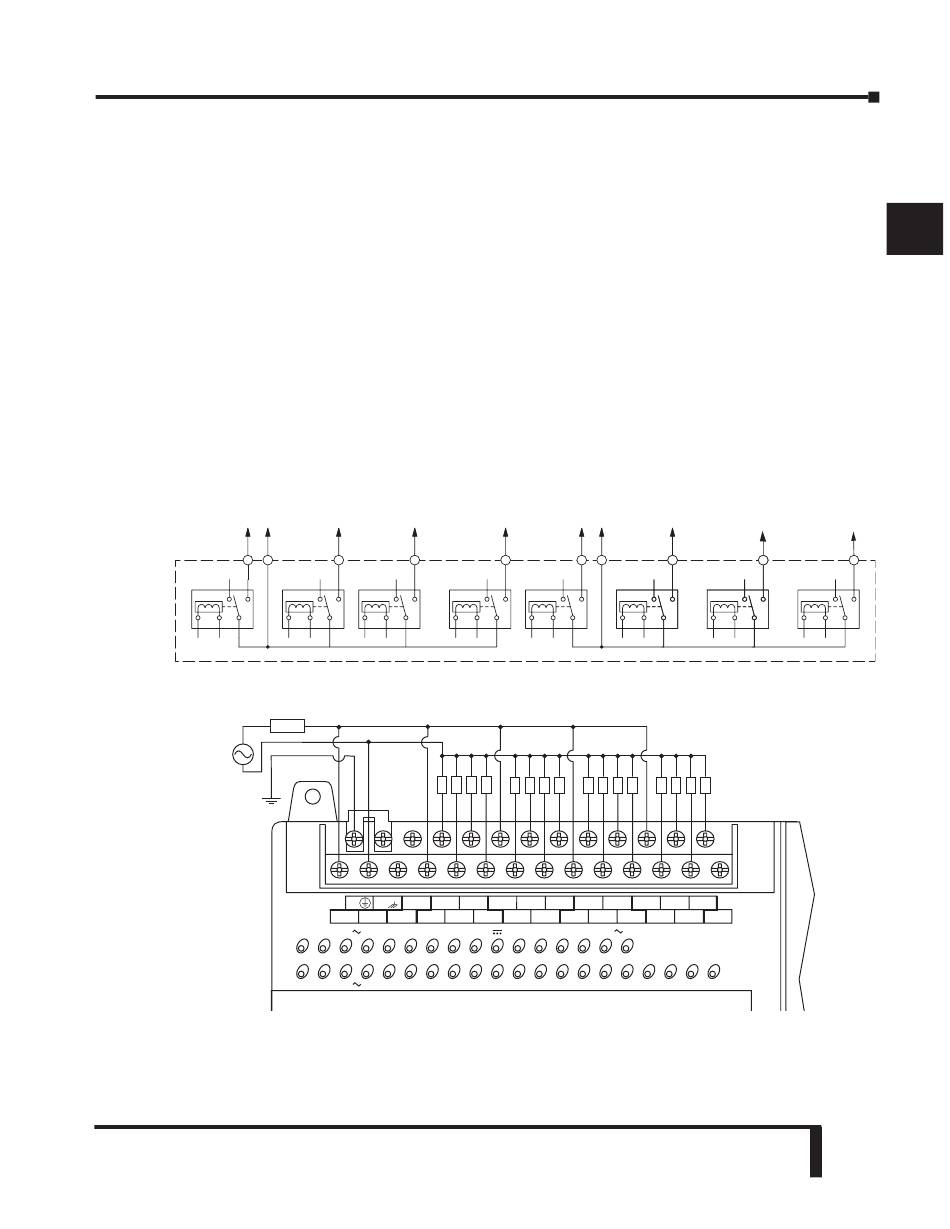

disponibles. Se organizan con cuatro relevadores por común. La figura de abajo muestra los
relevadores y el cableado interno del PLC. Note que cada grupo está aislado del otro grupo de
salidas.
Y0 Común
En el circuito de abajo, todas las cargas utilizan la misma fuente CA que acciona el PLC DL06.
En este ejemplo, todos los comunes está conectados juntos.
fusible
OUTPUT: 6-240V
Y
0
X
INPUT: 90 - 120V
En el circuito en la página siguiente, las cargas en Y0-Y3 usan la misma fuente que acciona el
DL06. las cargas Y4 - Y7 usan una fuente CC separada. En este ejemplo, los comunes está
conectados separados de acuerdo a qué fuente de poder alimenta la carga asociada.
Capítulo 2: Instalación, cableado y especificaciones
Y1 Y2 Y3
L L L L
G LG 0V Y0 Y2 C1
AC(L) AC(N) 24V C0 Y1 Y3
50 - 60Hz 2.0A, 6 - 27V
1 2 3 4 5 6 7 10 11
7 - 15mA
Manual del PLC DL06, 2a. edición en español, 6/07
Y4 Común Y5
L L L L L L L L L L L L
Y5 Y7 Y10 Y12 C3 Y15
Y4 Y6 C2 Y11 Y13 Y14 Y16
2.0A PWR: 100-240V 50-60Hz 40VA
12 13 14 15 16 17 20 21 22
Y6
Y7
Y17
N.C.
D0-06AR
23
2–19
