Capítulo 4: Diseño y configuración del sistema
Configuración de entradas y salidas
1
Configuración automática de E/S
2
Los PLCs DL06 detectan automáticamente cualquier módulo instalado de E/S (módulos
incluyendo los de especialidad) durante la enrgización, y establecen la configuración correcta y
direcciones de E/S. Esto se aplica a los módulos situados en la base local. Para la mayoría de
3
los usos, usted nunca tendrá que cambiar la configuración.
Las direcciones de E/S utilizan enumeración octal, comenzando en X100 y Y100 en la ranura
4
mas a la izquierda. Las direcciones se asignan en grupos de 8, o 16 dependiendo del número de
los puntos para el módulo de E/S. Los
5
módulos discretos de entradas y de salidas
se pueden mezclar en cualquier orden. El
diagrama siguiente muestra a convención
6
de la enumeración de E/S para un sistema
de ejemplo. El programador portátil y
7
DirectSOFT proporcionan las funciones
AUX. que permiten que usted configure
automáticamente el I/O. Por ejemplo, con
8
el programador, el comando 46 AUX
ejecuta una configuración automática, que
9
permite que el PLC examine los módulos
instalados y determine la
10
configuración y la dirección.
Con DirectSOFT, sería usado el
menú PLC Configure I/O.
11
Configuración Manual de E/S
12
Puede que nunca llegue a ser necesario, pero los PLCs DL06 permiten asignar direcciones
manuales de E/S para cualquier ranura o ranuras de E/S. Usted puede modificar manualmente
13
una configuración para igualar una enumeración arbitraria de E/S. Por ejemplo, dos módulos
de entrada adyacentes pueden comenzar direcciones en el PLC X100 y X200. Use el menú de
14
DirectSOFT PLC Configure I/O para configurar la opción de asignar la dirección manual de
E/S. En la configuración automática, las direcciones se asignan en los límites de 8 puntos. La
configuración manual, sin embargo, asume que todos los módulos son por lo menos 16 puntos,
A
así que usted puede asignar solamente las direcciones que son un múltiplo de 20 (octal). Usted
puede todavía usar los módulos de 8 puntos, pero serán asignadas16 direcciones y las ocho
B
direcciones superiores no serán usadas.
ADVERTENCIA: Si usted configura manualmente una ranura de E/S, la dirección de E/S de otros módulos
C
puede cambiar. Esto es porque los DL06 no permiten que usted asigne direcciones duplicadas de E/S.
Usted debe corregir siempre cualquier error de la configuración de E/S antes de colocar el PLC en modo
RUN. Los errores sin corregir pueden causar una operación imprevisible de la máquina, que puede dar
D
lugar a un riesgo de daños corporales o daño al equipo.
4–4
Manual del PLC DL06, 2a. edición en español, 6/07

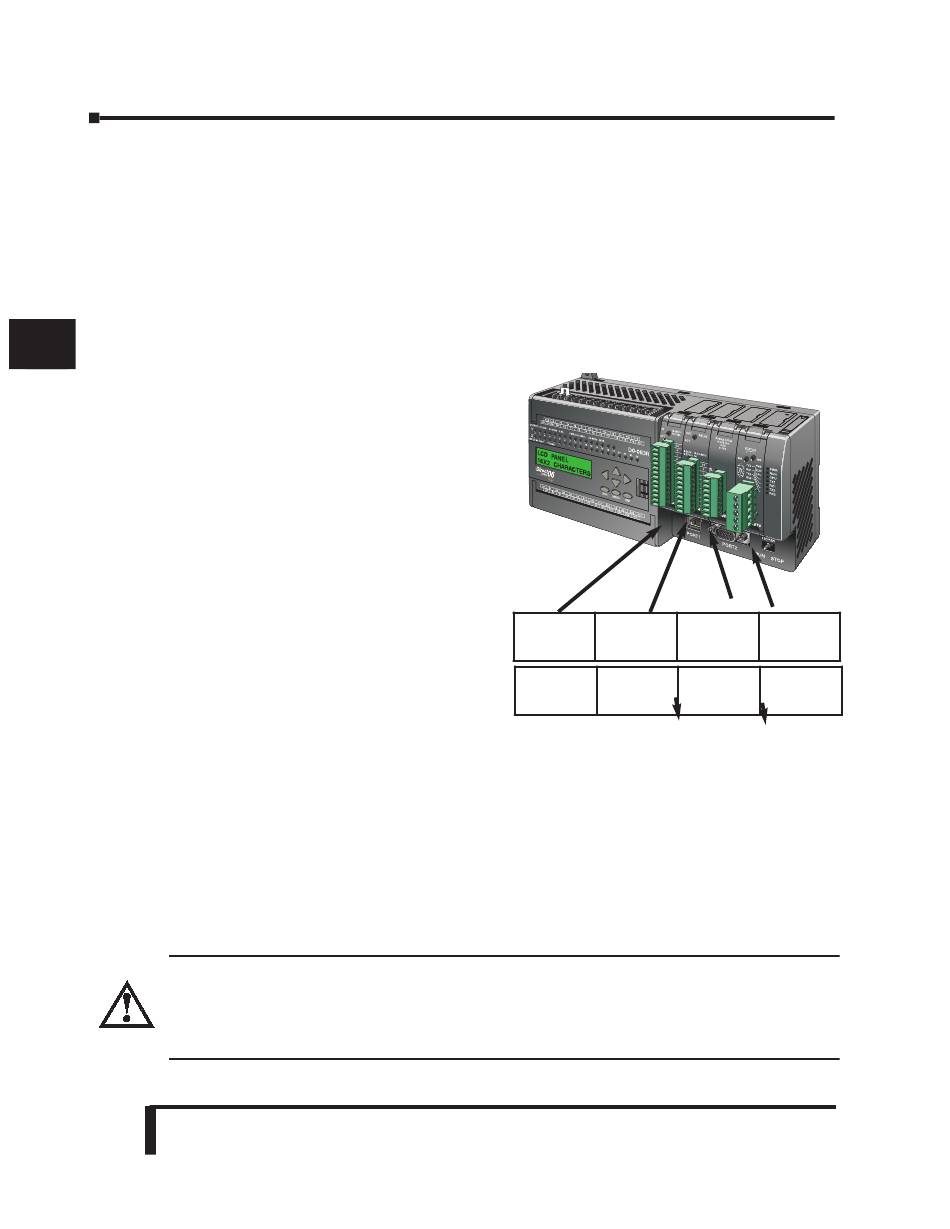

Ranura 1
Automático
8 entradas
X100–X107
Ranura 1
8 entradas
Manual
X100–X107
Ranura 2
Ranura 3
Ranura 4
16 salidas
16 entradas
8 entradas
Y100–Y117
X110–X127
X130–X137
Ranura 2
Ranura 3
Ranura 4
16 salidas
16 entradas
8 entradas
Y100–Y117
X200–X217
X120–X127
