Escala de un valor análogo de 12 bits binario a binario (ANSCLB) (IB-403)
Esta instrucción escala un valor análogo binario de 12 bits (0-4095 decimal) en unidades de
DS5 Usado
ingeniería binarias. Usted especifica el valor de la unidad de ingeniería más alto (cuando el valor
N/A
HPP
sin escala es 4095), y el valor de ingeniería más bajo (cuando el valor sin escala es 0), y la
dirección de memoria V de salida que usted desea poner el valor de unidad que dirige escalado
Las unidades de ingeniería se generan como
binarias y pueden estar en el el rango completo
de 0 a 9999 (Vea la instrucciónANSCL - si sus
unidades sin escala están en formato BCD).
Observe que esta instrucción IBox trabaja
solamente con valores unipolares sin escala
positivos. No trabaja con valores bipolares ni
con valores crudos de magnitud más signo.
Parámetros ANSCLB
• Raw (12 bit binary): Especifica la localización de la memoria V donde está el valor unipolar sin
escala de rango (12 bit binario = 0-4095 decimal)
• High Engineering: Especifica el alto valor de ingeniería cuando la entrada es 4095.
• Low Engineering: Especifica el alto bajo de ingeniería cuando la entrada es 0.
• Engineering (binary): Especifica la memoria V en donde será colocado el valor a escala binario o
decimal.
Raw (12 bit binary) . . . . . . . . . . . . . . . . . . . . V,P
High Engineering . . . . . . . . . . . . . . . . . . . . . . . . K
Low Engineering . . . . . . . . . . . . . . . . . . . . . . . . K
Engineering (binary) . . . . . . . . . . . . . . . . . . . . V,P

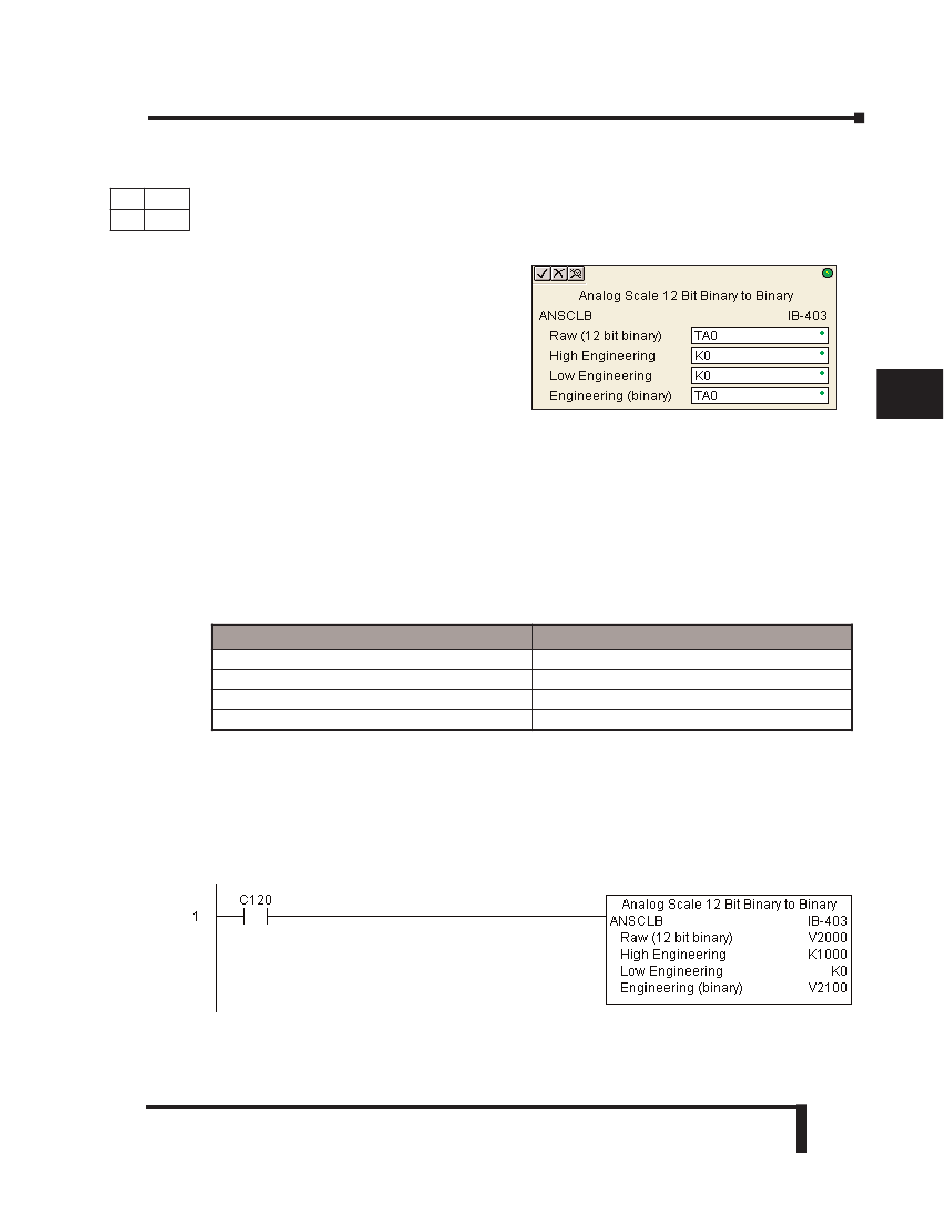

Ejemplo de ANSCLB
En el ejemplo siguiente, la instrucción ANSCLB es usada para colocar a escala un valor crudo
(0-4095 binario) que esté en V2000. El rango del escalamiento de ingeniería se define como
0-1000 (valor bajo de ingeniería - alto valor de ingeniería). El valor escalado será colocado en
V2100 en formato binario.
Capítulo 5: Instrucciones Intelligent Box (IBox)
Parámetro
Manual del PLC DL06, 2a. edición en español, 6/07
Rango del DL06
Vea el mapa de memoria V del DL06 - Data Words
K0-65535
K0-65535
Vea el mapa de memoria V del DL06 - Data Words
1
2
3
4
5
6
7
8
9
10
11
12
13
14
A
B
C
D
5–239
