Elementos en paralelo

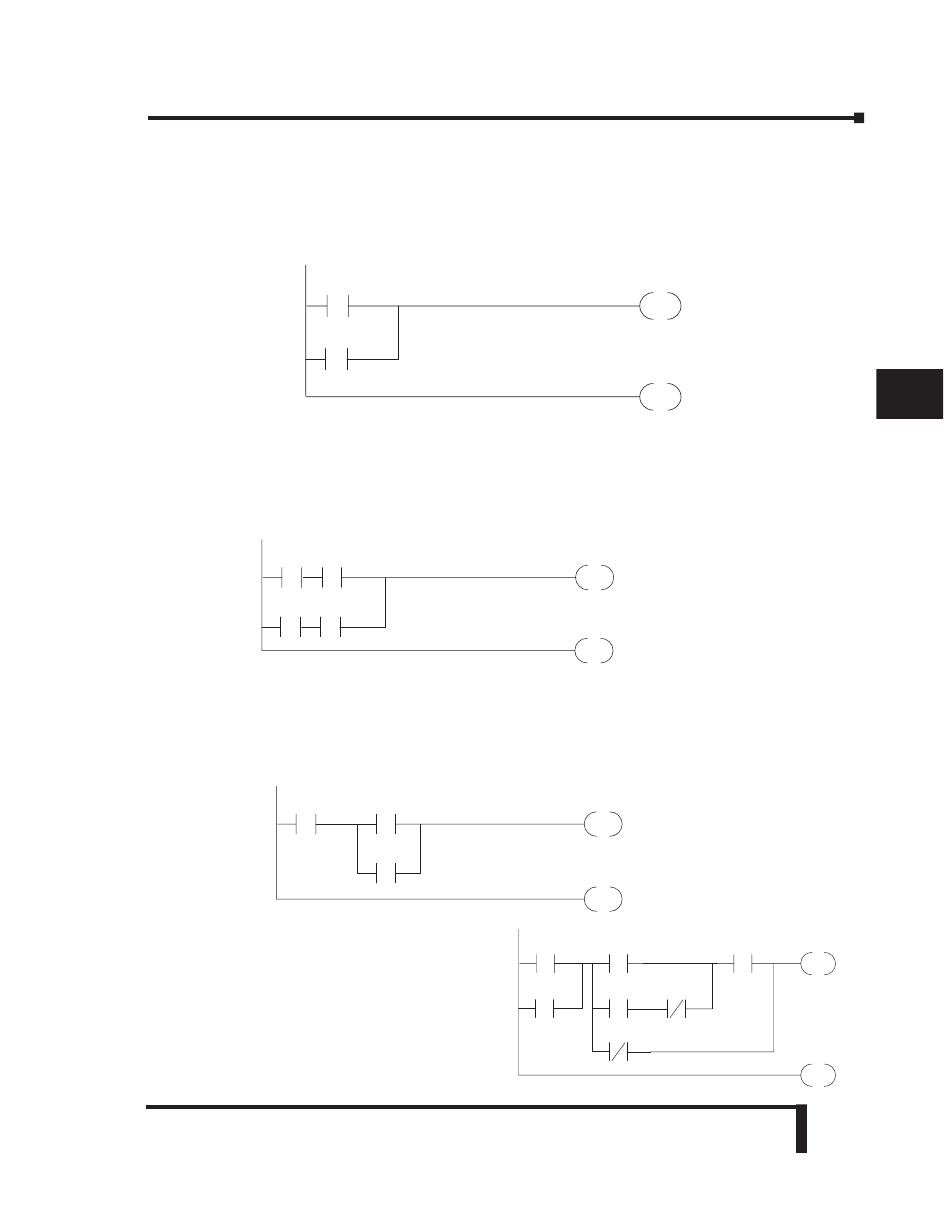

Usted puede también tener que unir contactos en paralelo. La instrucción OR permite hacer
esto. El ejemplo siguiente muestra dos contactos en paralelo y una sola salida. Las instrucciones
serían el STR X0, OR X1, seguidos por OUT Y0.
X0
Uniendo ramas conectadas en serie y en paralelo
A menudo es necesario unir varios grupos de elementos en serie en paralelo. La instrucción OR
STORE (ORSTR) permite esta operación. El ejemplo siguiente muestra un circuito con
elementos en serie unidos en paralelo.
X0 X1
X2 X3
Ramas en paralelo que se unen en serie
Usted puede también unir una o más ramas paralelas en serie. La instrucción AND STORE
(ANDSTR) permite esta operación. El ejemplo siguiente muestra un circuito simple con ramas
de contactos en serie con contactos en paralelo.
X0
Circuitos combinación
Usted puede combinar varios tipos de
ramas en serie y paralelas para solucionar
la mayoría de problemas de lógica. El
ejemplo siguiente muestra un circuito
simple de combinación.
DirectSOFT
Direct SOFT32
X1
DirectSOFT
Direct SOFT32
DirectSOFT
Direct SOFT32
X1
X2
Manual del PLC DL06, 2a. edición en español, 6/07
Capítulo 5: Instrucciones Booleanas
Programador D2-HPP
ProgramadorH2-HPP
Y0
STR X0
OR X1
OUT
OUT Y0
END
END
ProgramadorH2-HPP
Programador D2-HPP
Y0
STR X0
AND X1
OUT
STR X2
AND X3
ORSTR
OUT Y0
END
END
Programador D2-HPP ProgramadorH2-HPP
Y0
STR X0
STR X1
OUT
OR X2
ANDSTR
OUT Y0
END
END
X0 X2
X1 X3 X4
X6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
A
B
X5 Y0
OUT
C
D
END
5–7
