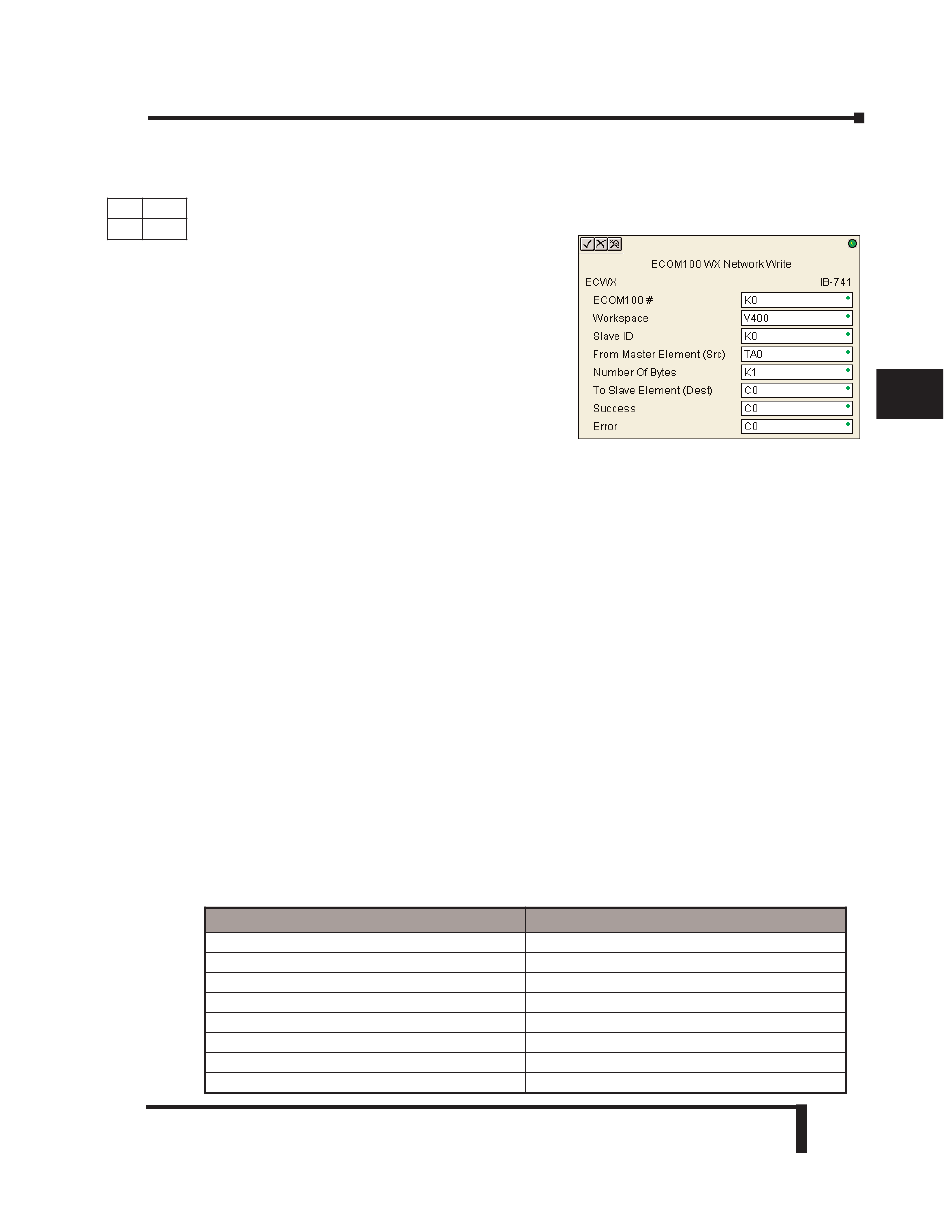

Escribe datos WX con ECOM100 (ECWX) (IB-741)
Esta instrucción es la instrucción WX con enclavamiento incorporado con otros IBoxes de
ECOM100 RX (ECRX) y ECOM100 WX (ECWX) en el programa para simplificar el
DS5 Usado
establecimiento de una red de comunicaciones.
N/A
HPP
Realizará la instrucción WX en la red especificada
de módulos ECOM100, que corresponde a un IBox
de configuración específica en la parte superior del
programa
El parámetro Workspace (espacio de trabajo) es un
registro interno, privado usado por este IBox y
DEBE SER ÚNICO en esta una instrucción y NO
DEBE ser usado en cualquier otro lugar en el
programa.
Siempre que este IBox tenga energía, escribirá datos
de elementos desde el maestro en el almacenador intermediario dado de memoria V al esclavo
especificado comenzando con el elemento dado del esclavo, dándole oportunidad de que otros
IBoxes de ECOM100 RX y ECOM100 WX en ése ECOM100 # sean ejecutados.
Por ejemplo, si usted desea leer y escribir datos continuamente a partir de 5 esclavos diferentes,
usted puede tener todas estas instrucciones de ECRX y de ECWX en UN RENGLON
controlado con SP1 (siempre encendido).Se ejecutarán secuencialmente, automáticamente.
Parámetros de ECWX
• ECOM100#: Éste es un número lógico asociado a este módulo específico ECOM100 en la ranura
especificada. El resto de los IBoxes ECxxxx que necesitan referirse a este módulo ECOM100 deben
referirse a este número lógico
• Workspace: Especifica una localización de memoria V que es usada por la instrucción
• Slave ID: Especifica el PLC esclavo que será apuntado por la instrucción de ECWX
• From Master Element (Src): Especifica una localización de memoria V en el PLC maestro con
ECOM100 de donde será el origen de los datos
• Number of Bytes: Especifica la cantidad de bytes a serescritos al PLC esclavo con ECOM(100)
• To Slave Element (Dest): Especifica la dirección del esclavo donde serán escritos los datos
• Success: Especifica un bit que se activa cuando la petición se completa con éxito
• Error: Especifica un bit que se activa cuando la requisición no se ha terminado con éxito
ECOM100# . . . . . . . . . . . . . . . . . . . . . . . . . . . . K
Workspace . . . . . . . . . . . . . . . . . . . . . . . . . . . . V
Slave ID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . K
From Master Element (Src) . . . . . . . . . . . . . . . V
Number of Bytes . . . . . . . . . . . . . . . . . . . . . . . K
To Slave Element (Dest) . . X,Y,C,S,T,CT,GX,GY,V
Success . . . . . . . . . . . . . . . . . . . . X,Y,C,GX,GY,B
Error . . . . . . . . . . . . . . . . . . . . . . X,Y,C,GX,GY,B
Capítulo 5: Instrucciones Intelligent Box (IBox)
Parámetro
Manual del PLC DL06, 2a. edición en español, 6/07
Rango del DL06
K0-255
Vea el mapa de memoria V del DL06 - Data Words
K0-90
Vea el mapa de memoria V del DL06 - Data Words
K1-128
Vea el mapa de memoria DL06
Vea el mapa de memoria DL06
Vea el mapa de memoria DL06
