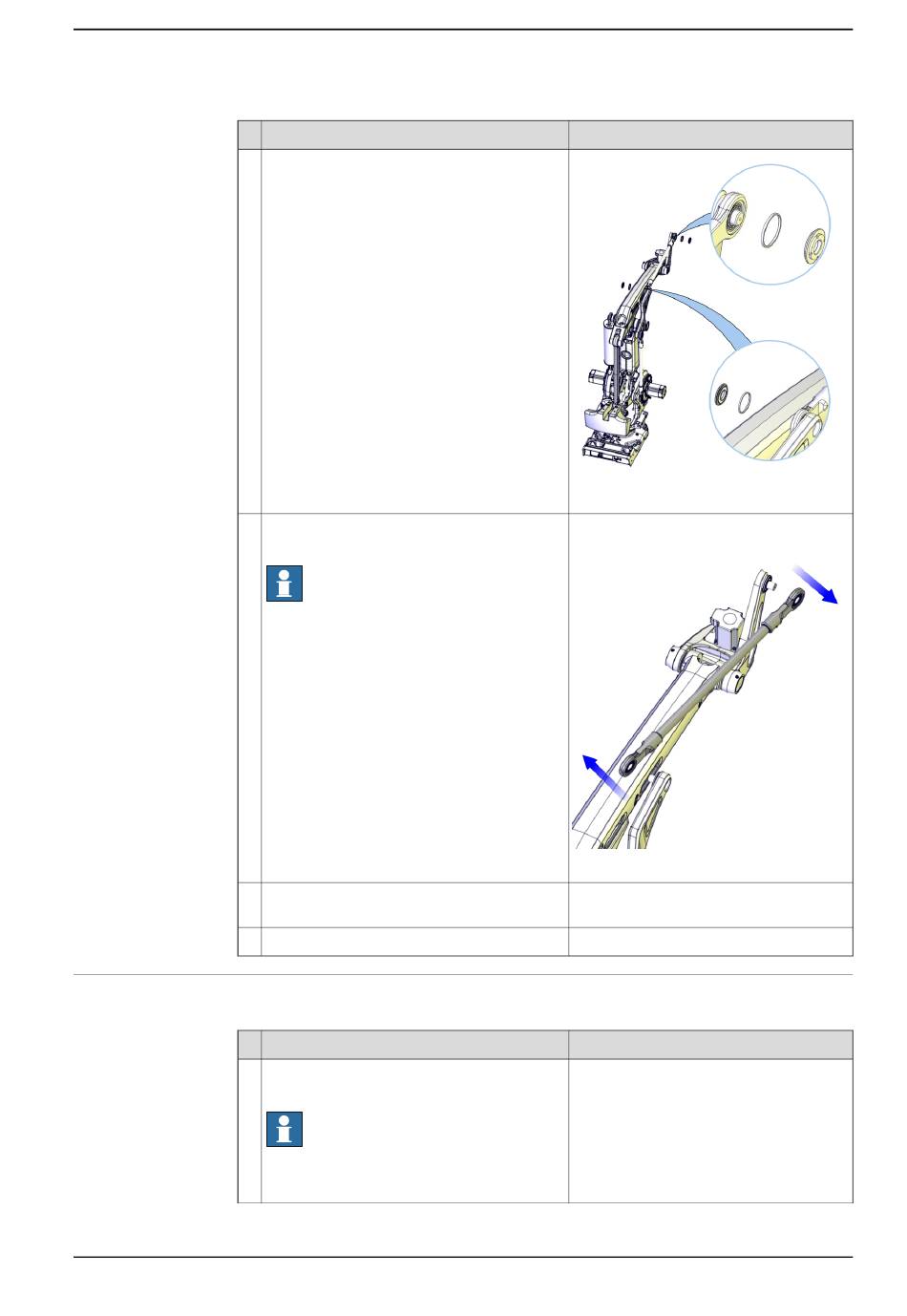

Montaje de la barra superior
El procedimiento siguiente detalla cómo montar la barra superior en el varillaje.
1
Manual del producto - IRB 660
3HAC025755-005 Revisión: R
Acción
Retire las tuercas de seguridad y las arande-
las de soporte que sujetan la barra superior
en cada extremo.
Retire la barra superior de la forma mostrada
en la figura.
Nota
Las arandelas de soporte del interior de la
barra pueden quedarse pegadas a la grasa
de los rodamientos en el momento de retirar
la barra.
¡Se deben retirar del brazo de eslabón!
Retire las arandelas de soporte y los anillos
de retén.
Elimine la grasa residual.
Acción
Si es necesario, sustituya los rodamientos
de la barra.
Nota
Los rodamientos son sensibles a las presio-
nes. ¡Asegúrese de que no sufran daños!
© Copyright 2006-2018 ABB. Reservados todos los derechos.
4.4.4 Sustitución del varillaje: barra superior
Nota
xx1000001080
xx1000001081
Nota
El número de repuesto se especifica en
Equipo necesario en la página
Continúa en la página siguiente
4 Reparación
Continuación
223.
225
