5. Detenga el motor y retire la llave del arranque.
6. Levante la manija (A) en el adaptador para liberar
el acoplador (B) de la posición de almacenamiento.
Quite el acoplador y empuje la manija de regreso al
adaptador para su almacenamiento.
7. Coloque el acoplador (A) en el receptáculo y empuje
la manija (B) de manera que las lengüetas en el
acoplador estén enganchadas a la manija.
8. Tire la manija (B) hasta lograr una posición horizontal
completa para enganchar por completo el acoplador
(A) al receptáculo y las dos clavijas del alimentador (C)
a las abrazaderas del adaptador.
9. Controle que los pernos (D) estén ajustados.
NOTA:
Si las clavijas (C) no se encuentran completamente
enganchadas a las abrazaderas del adaptador, afloje los
pernos (D) y ajuste la abrazadera según sea necesario.
Vuelva ajustar los pernos.
169823
ACOPLAMIENTO DEL CABEZAL DE 30- Y 35-PIES

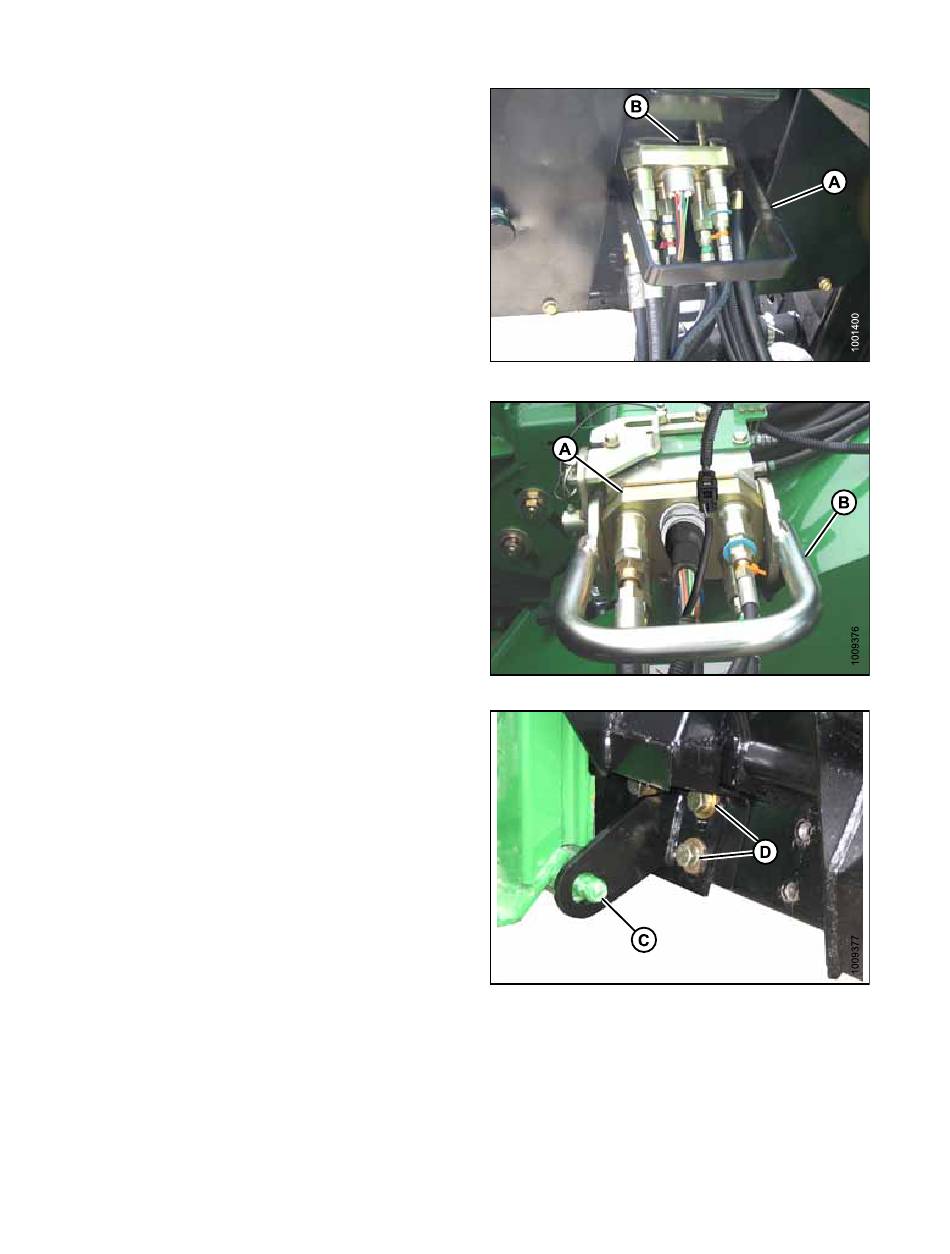

Figura 6.128: Almacenamiento del acoplador
Figura 6.129: Acoplador
Figura 6.130: Clavija del alimentador
