MacDon FFT FlexDraper FD75 Instrucciones De Descarga Y Ensamble página 253

7. Seleccione HEADER HEIGHT/TILT (Altura/inclinación
del cabezal) (A). Se abre la ventana PARAMETER
(parámetro) .
8. Seleccione LEFT HEADER HEIGHT SEN (A), y luego
seleccione el botón GRAPH (Gráfico) en la parte
inferior de la pantalla. El voltaje exacto se muestra en
la parte superior de la pantalla. Eleve y baje el cabezal
para ver el rango completo de las lecturas de voltaje.
9. Si el voltaje del sensor no está dentro de los límites
alto y bajo, consulte
del sensor de altura: Requisitos de la cosechadora,
página 226, o si el rango entre los límites alto y bajo es
insuficiente, deberá realizar ajustes. Consulte
de los límites de voltaje, página
10. Presione la pestaña GRAPH dentro de la pestaña
SETTINGS para ver el voltaje.
169823
CONTROL DE ALTURA DEL CABEZAL AUTOMÁTICA
10.1.1 Rango de voltaje de salida
228.

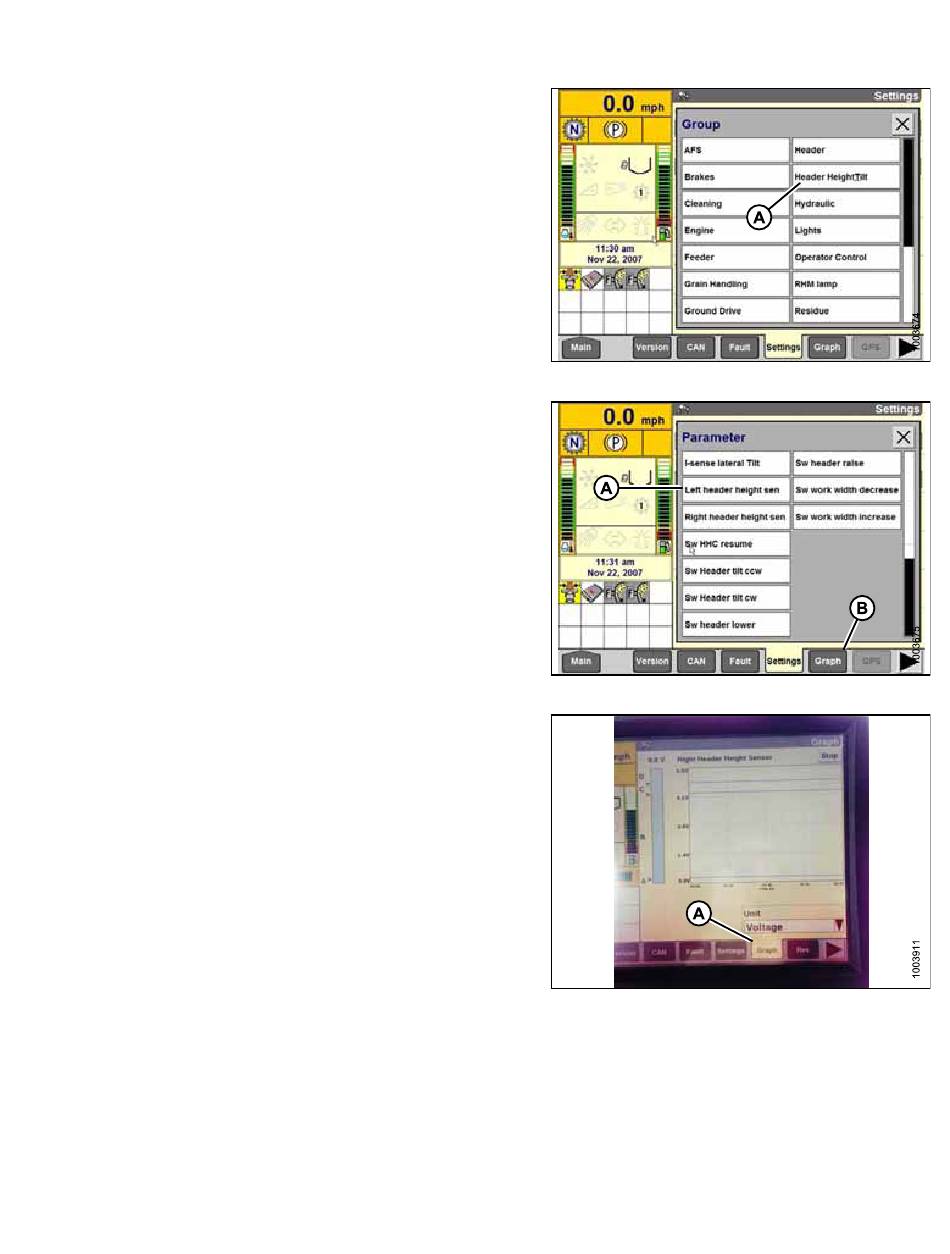

Figura 10.38: Pantalla de la cosechadora
Ajuste
Figura 10.39: Pantalla de la cosechadora
Figura 10.40: Pantalla de la cosechadora
243
Revisión A
