REALIZAR AJUSTES POSTERIORES A LA PUESTA EN MARCHA

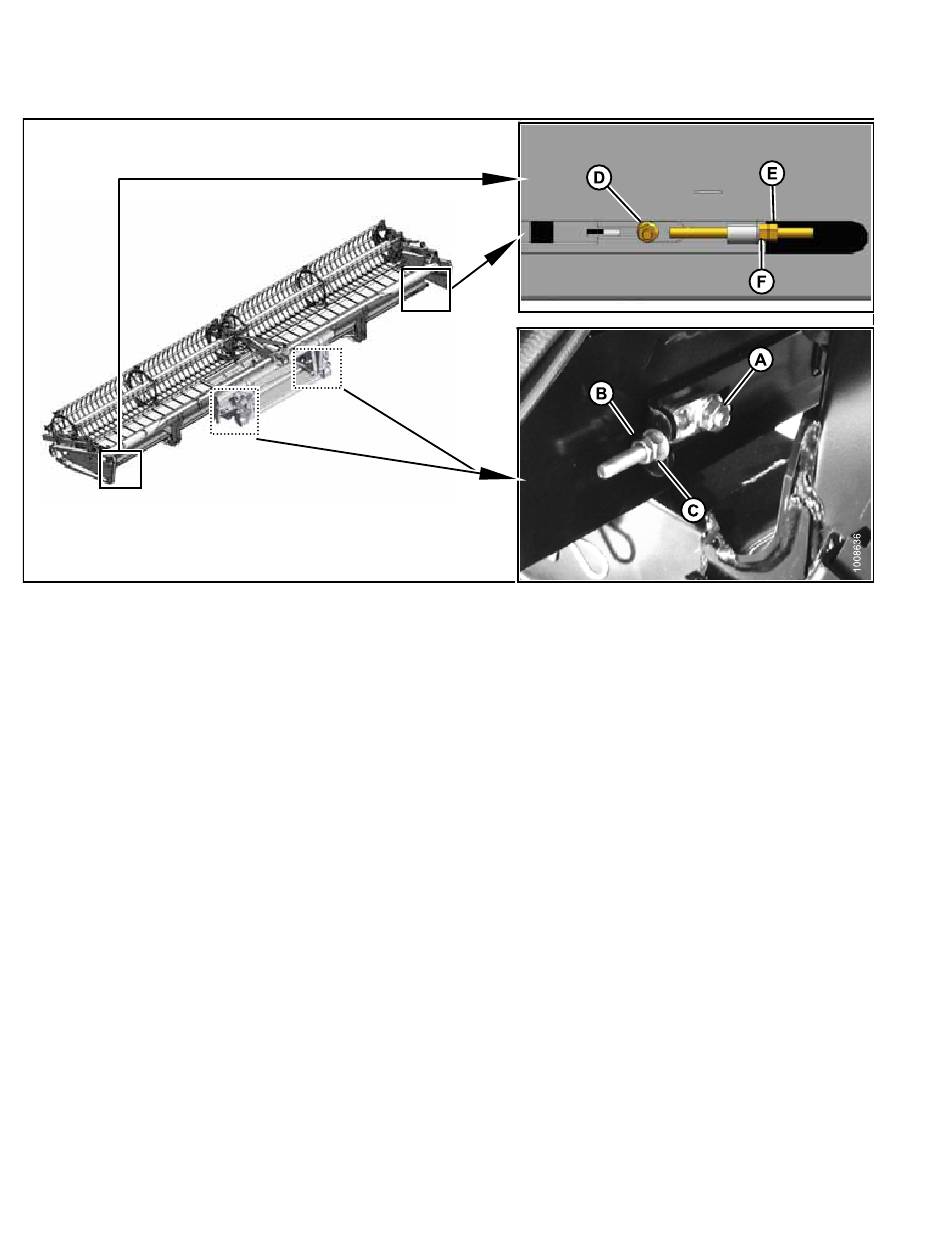

Figura 12.2: Ajuste de la alineación de la lona
Ajuste del rodillo impulsor 'X' (se muestra el rodillo impulsor izquierdo: el derecho está en el lado opuesto):
A: Tuerca
Ajuste del rodillo tensor 'X' (se muestra el rodillo tensor izquierdo: el derecho está en el lado opuesto):
D: tuerca
1. Ajuste el rodillo impulsor 'X'. Para ello, afloje las tuercas (A) y la contratuerca (B) en la varilla de ajuste y gire
la tuerca de ajuste (C).
2. Ajuste el rodillo tensor 'X'. Para ello, afloje la tuerca (D) y la contratuerca (E) en la varilla de ajuste y gire la
tuerca de ajuste (F).
3. Si el cabezal de sesgado no se alinea en el extremo del rodillo tensor, es posible que el rodillo impulsor no esté
perpendicular a la plataforma. Ajuste el rodillo impulsor y vuelva ajustar el tensor.
169823
B: contratuerca en la varilla de ajuste
E: contratuerca en la varilla de ajuste
314
C: Tuerca de ajuste
F: Tuerca de ajuste
