10. Instale la placa de poliuretano (A), la cubierta
protectora (B) y el broche (C) con dos pernos
especiales de cabeza de hongo de 7/16 in x 1,5 in
de longitud (D) y tuercas en el lugar que se muestra.
Ajuste las tuercas hasta 50 ft.lbf (68 Nm).
requiere que se ajuste el perno de ajuste.
11. Instale la placa de poliuretano (A), la cubierta
protectora (E) con dos pernos especiales de cabeza
de hongo de 7/16 in x 1,5 in de longitud (F) y tuercas
en el lugar que se muestra. Ajuste las tuercas hasta
50 ft.lbf (68 N m).
169823
ACOPLE DE CABEZAL DE 45 PIES (BASTIDOR DIVIDIDO)
No se

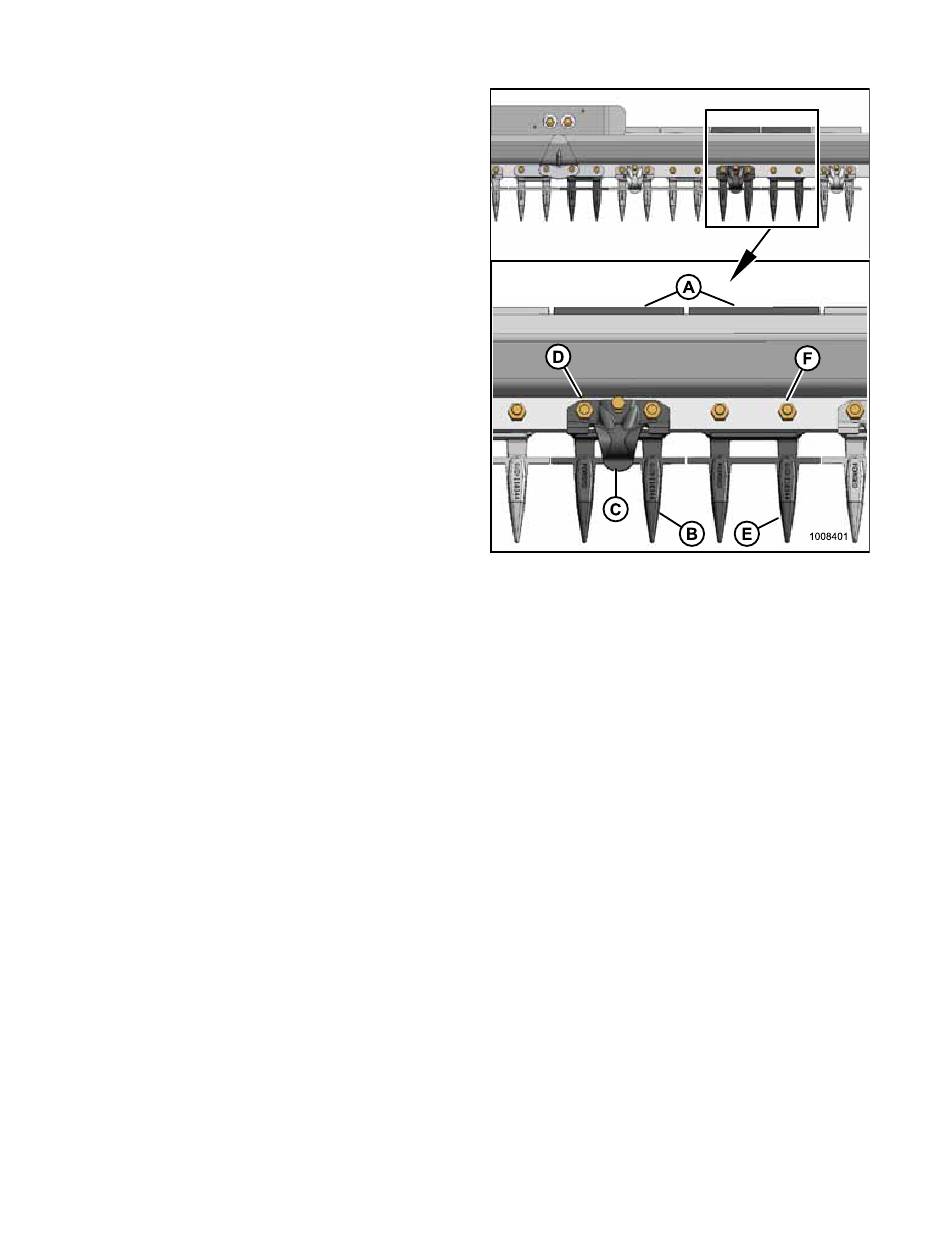

Figura 8.17: Placas de poliuretano y cubierta
protectora
