5. En el disco central, ajuste tres pernos a lo largo de las
uniones en el orden que se muestra a 70 a 80 ft.lbf (95
a 108 Nm).
6. Ajuste todos los pernos que quedan.
7. En el disco interior, repita el Paso
Paso
5., página
162.
7.10.5 Acople de brazos de calibración de excéntrico
1. Obtenga las piezas de las bolsas D y E de hardware.
2. Instale el brazo de calibración de excéntrico (A) con el
clavo preinstalado (B) y la arandela (C) en el orificio
anteriormente marcado en el disco.
contratuerca de cara lisa de 1/2 pulgada (D) y haga
torsión hasta 55 ft.lbf (75 Nm).
NOTA:
Las cinco ubicaciones de orificios hexagonales de
la plantilla se marcaron con anterioridad en el disco
(Consulte el Paso
2., página
puntos de acople del brazo de calibración de excéntrico.
169823
ACOPLE DE CABEZAL DE 40 PIES (BASTIDOR DIVIDIDO)
4., página 161
Asegure con
158) para identificar los
y el

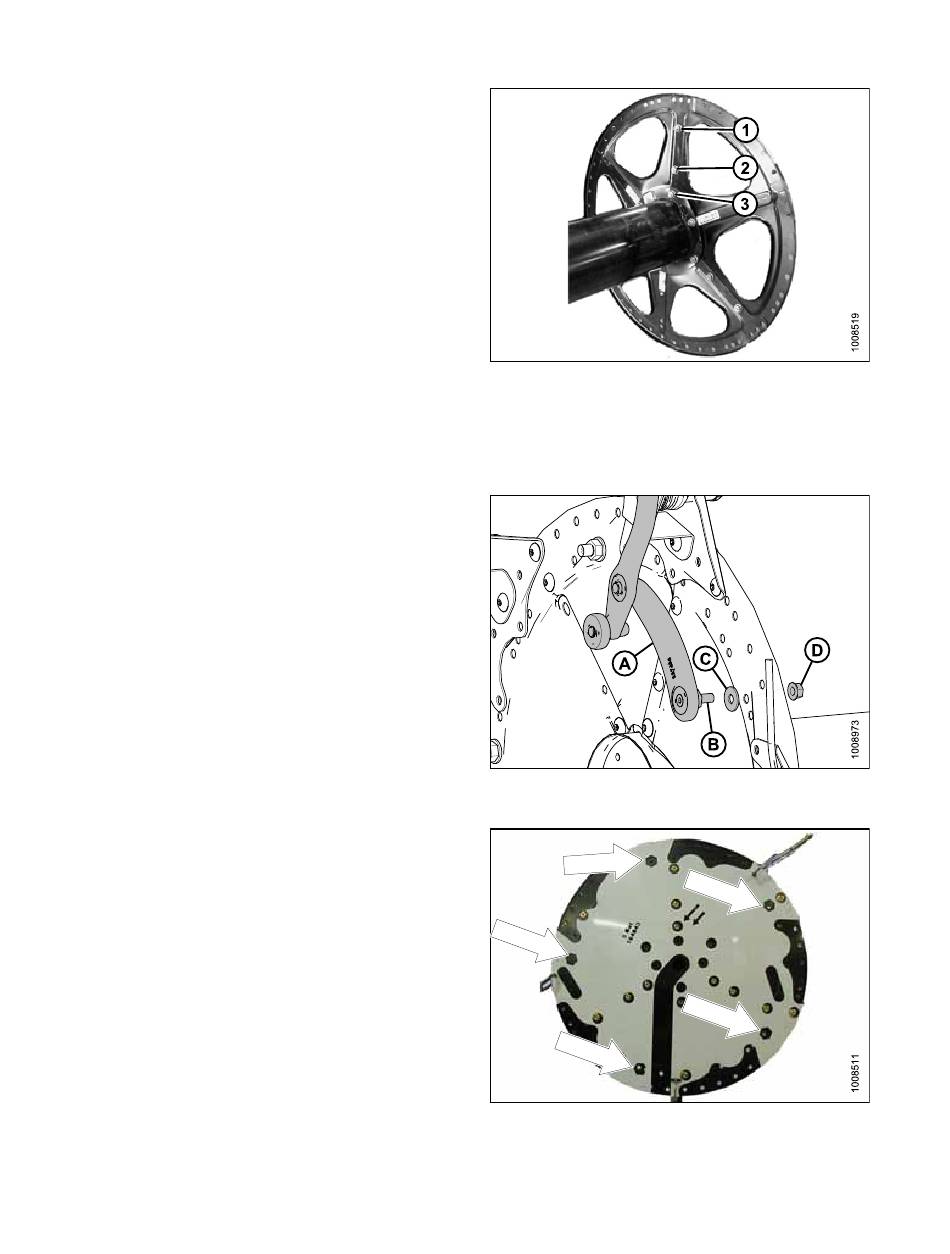

Figura 7.78: Hardware del disco central
Figura 7.79: Disco y brazo de calibración de
excéntrico
Figura 7.80: Puntos de acople del brazo de
calibración de excéntrico
162
Revisión A
