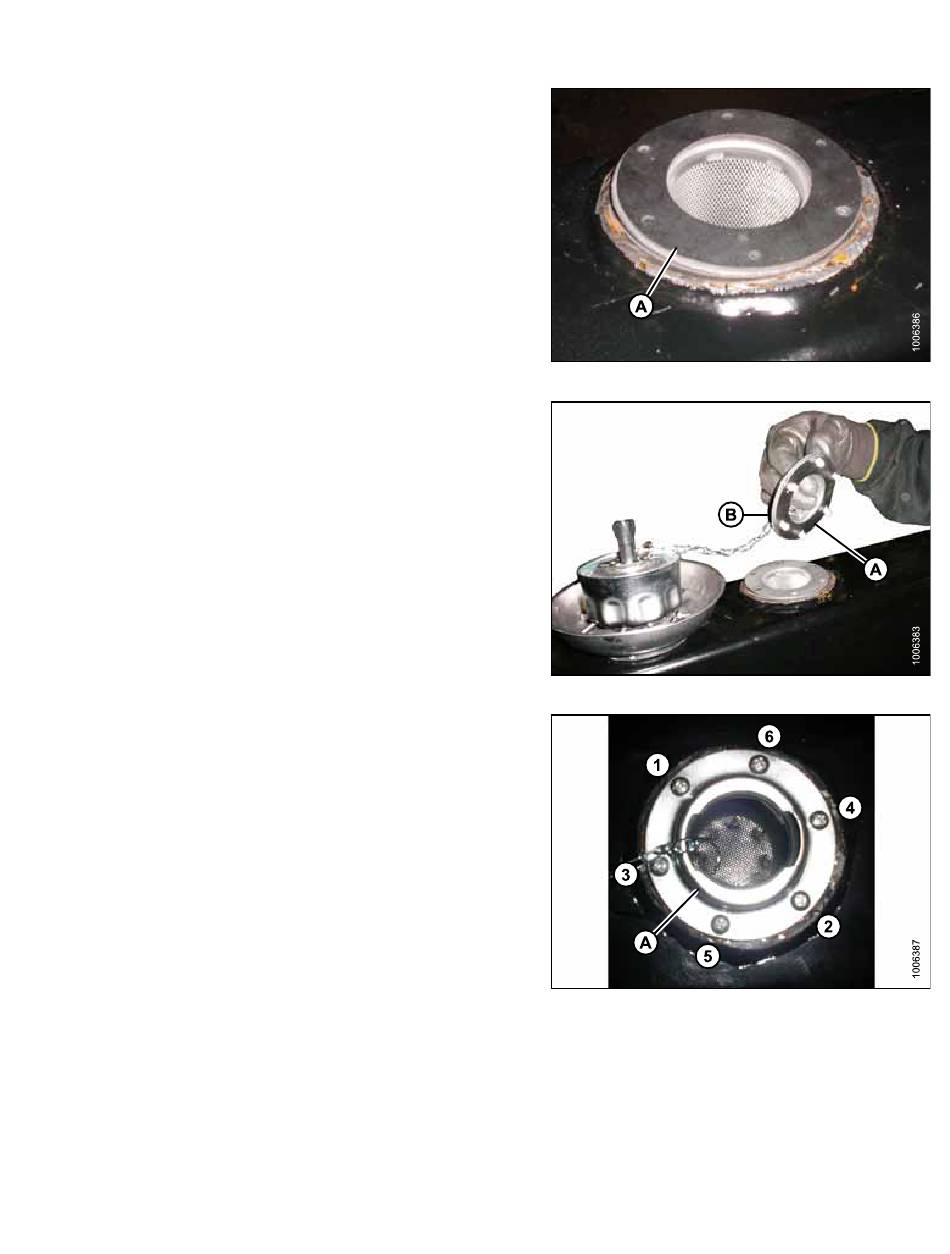

3. Hay dos juntas: una de cada lado de la brida del filtro
de llenado. Quite la junta superior (A) para utilizarla en
el paso siguiente.
4. Coloque la brida (A) que se quitó de la parte superior
del filtro de llenado en el cuello de la tapa de llenado
(B) y alinee los orificios.
5. Instale tornillos n.º 10-32 en el cuello de la tapa de
llenado (B), presionando los tornillos a través de la
junta (A).
®
6. Aplique Loctite
n.º 565 (o equivalente) a los tornillos.
7. Coloque el cuello de la tapa de llenado (A) (completo
con tornillos) sobre la abertura, alineando los tornillos
mecánicos con los orificios roscados.
8. Enrosque cuidadosamente los tornillos mecánicos con
un patrón cruzado (consulte la fotografía anterior) para
evitar el daño de las roscas de los orificios.
9. Repita el patrón hasta ajustar gradualmente los
tornillos a 31 ft·lbf (3,5 N·m).
169823
ACOPLAMIENTO DEL CABEZAL DE 30- Y 35-PIES
Figura 6.73: Junta superior
Figura 6.74: Cuello de la tapa de llenado
Figura 6.75: Ubicaciones de los orificios de los
tornillos
73
Revisión A
