5. Ubique el cable del panel que se quitó anteriormente.
Quite la tapa en blanco del panel del operador de
la máquina en (A). Coloque el cable a través de la
abertura, conecte el cable al interruptor e inserte el
interruptor al panel.
6. Asegure el interruptor (A) a la consola y atornille el
panel de información.
7. Tense el arnés de cableado y sujételo al cableado que
se dirige al monitor CEBIS (Consulte el paso
105).
NOTA:
Si se utiliza el PILOTO LÁSER, seleccione el tapón en
blanco ubicado al lado de (A).
8. Ubique el compartimento del terminal (A) ubicado en
el piso a la derecha de la cabina. Quite la tapa para
acceder a la fuente de alimentación conmutada de 12
voltios.
169823
ACOPLAMIENTO DEL CABEZAL DE 30- Y 35-PIES
4., página

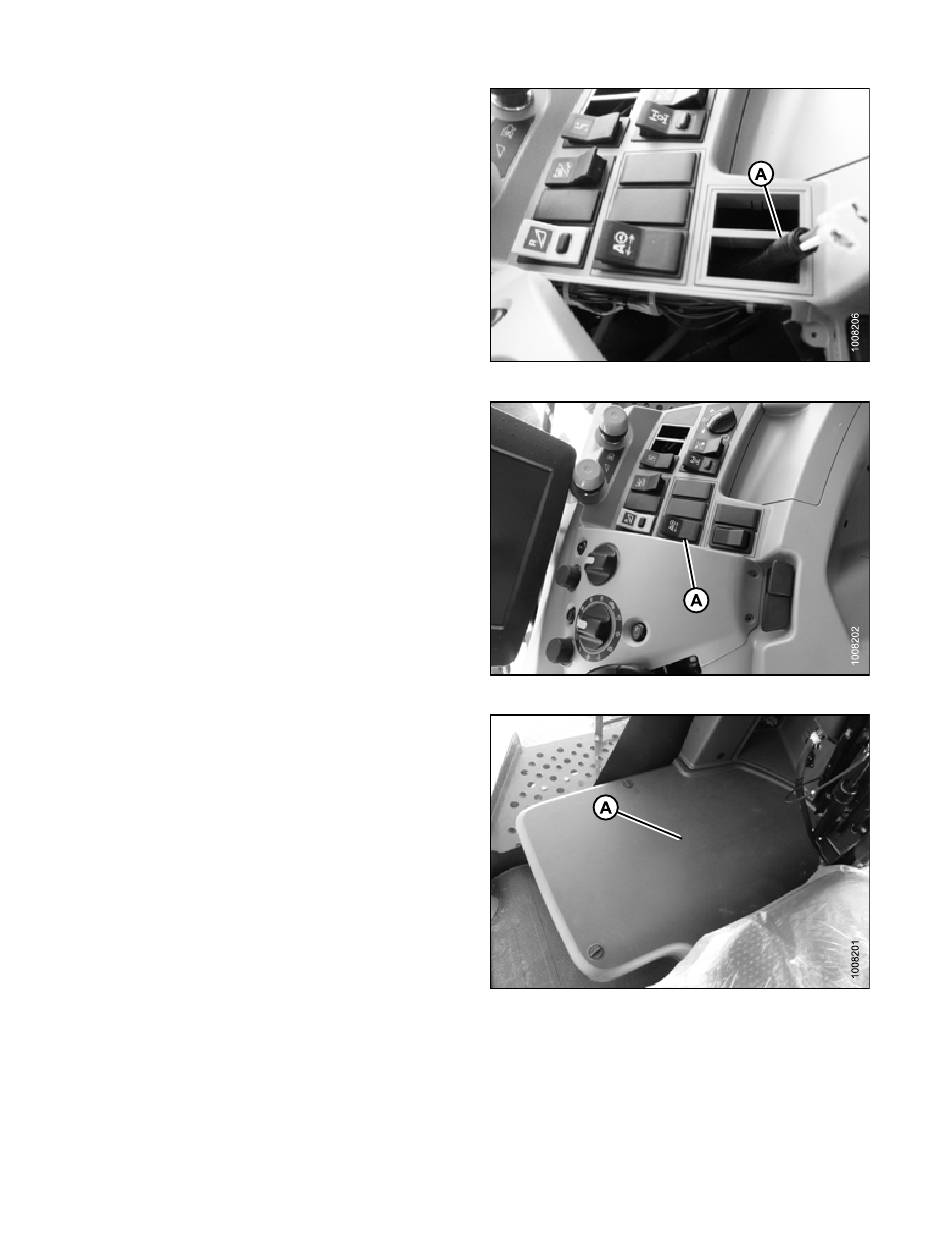

Figura 6.152: Interruptor y consola
Figura 6.153: Interruptor en la consola
Figura 6.154: Tapa del compartimento del
terminal
