Calibración Del Sistema De Altura Automática Del Cabezal (John Deere Serie S) - MacDon FFT FlexDraper FD75 Instrucciones De Descarga Y Ensamble

8. Asegúrese de que la flotación del cabezal esté
desbloqueada.
9. Arranque la cosechadora y baje el embocador hasta el
suelo hasta que el embocador deje de moverse.
NOTA:
Es posible que deba presionar el interruptor para bajar
el cabezal durante unos segundos para asegurar que el
embocador esté bajado totalmente.
10. Controle la lectura del sensor.
11. Si el voltaje del sensor no está dentro de los límites alto
y bajo mostrados en
del sensor de altura: Requisitos de la cosechadora,
página 226 o si el rango entre los límites alto y bajo
es insuficiente, deberá realizar ajustes. Para obtener
instrucciones, consulte
página 228.
Calibración del sistema de altura automática del cabezal (John Deere serie S)
NOTA:
Es posible que se hayan producido cambios en los controles o pantallas de la cosechadora desde que se publicó
este documento. Consulte el manual de operador de la cosechadora para obtener las actualizaciones.
Para calibrar el sistema de altura automática del cabezal,
siga estos pasos:
1. Apoye el cabezal sobre amortiguadores de parada y
desbloquee la flotación del adaptador.
2. Coloque las alas en la posición de bloqueadas.
3. Desde la página principal del centro de comandos,
presione el botón DIAGNOSTIC (Diagnóstico) (A).
Este el botón con la llave sobre un libro abierto.
Aparece una página CALIBRATION (Calibración)
(imagen del centro). Esta es la página de diagnóstico
donde podrá realizar las calibraciones.
169823
CONTROL DE ALTURA DEL CABEZAL AUTOMÁTICA
10.1.1 Rango de voltaje de salida
Ajuste de los límites de voltaje,

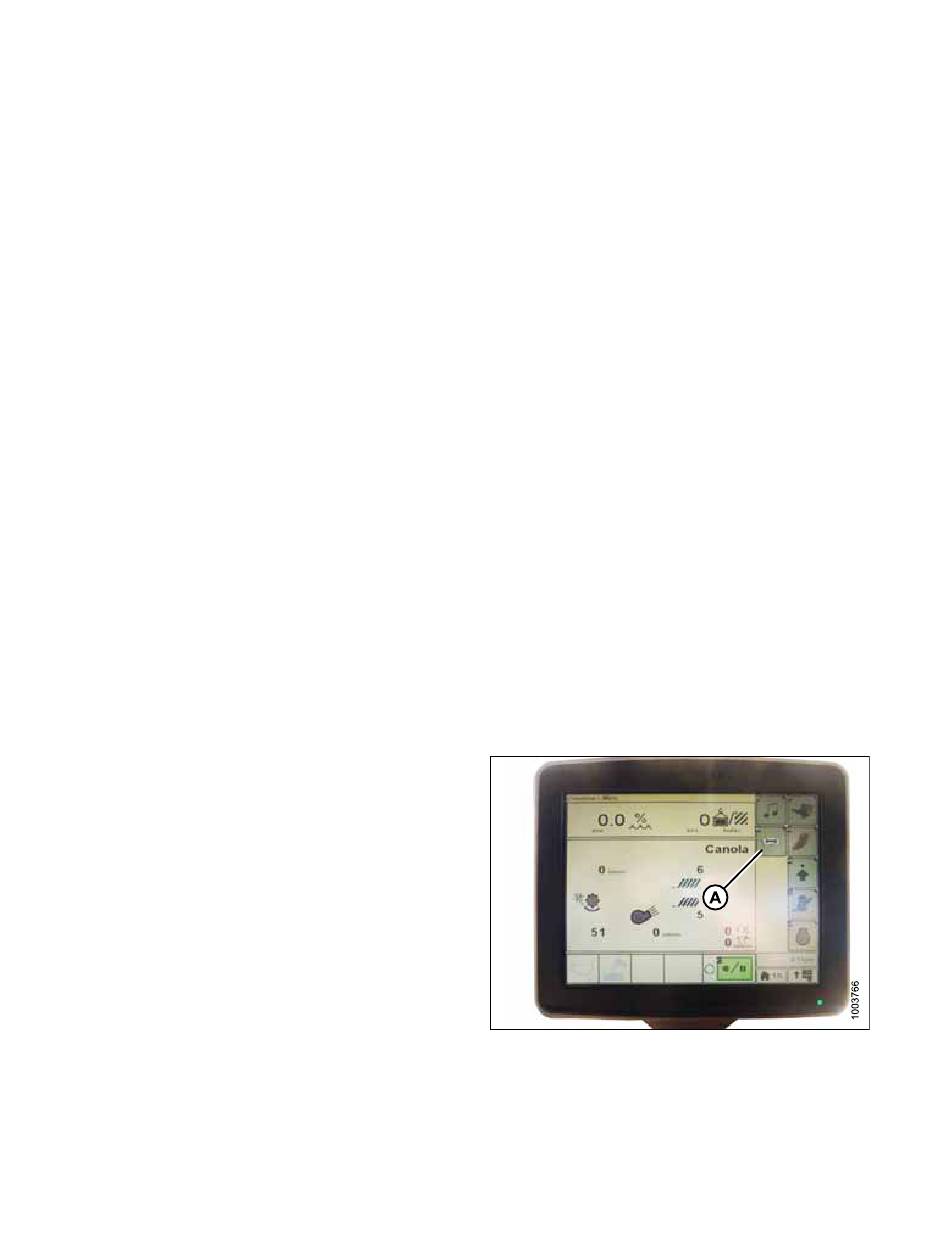

Figura 10.100: Pantalla de la cosechadora
276
Revisión A
