REALIZAR AJUSTES POSTERIORES A LA PUESTA EN MARCHA

12.2 Ajuste de la cuchilla

PRECAUCIÓN
Detenga el motor de la cosechadora y quite las llaves antes de realizar ajustes a la máquina. Un niño o
incluso una mascota pueden encender la unidad.
1. Verifique si las protecciones presentan signos de calor
durante la marcha debido a la falta de separación entre
la protección y la cuchilla.
2. Verifique el huelgo entre el cabezal de la cuchilla (A)
y el brazo pitman (B). Una tarjeta debe deslizarse
fácilmente a través del huelgo. Si no es así, ajuste el
huelgo al aflojar el perno (C) y golpear el cabezal de
la cuchilla (A) con un martillo. Vuelva ajustar el perno.
3. Ajuste la alineación de la protección en caso de ser
necesario utilizando una herramienta para enderezar
(MD #140135).
protección hacia arriba, coloque la herramienta como
se indica y jale.
4. Para ajustar las puntas de la protección hacia abajo,
coloque la herramienta como se indica y empuje hacia
abajo.
169823
Para ajustar las puntas de la

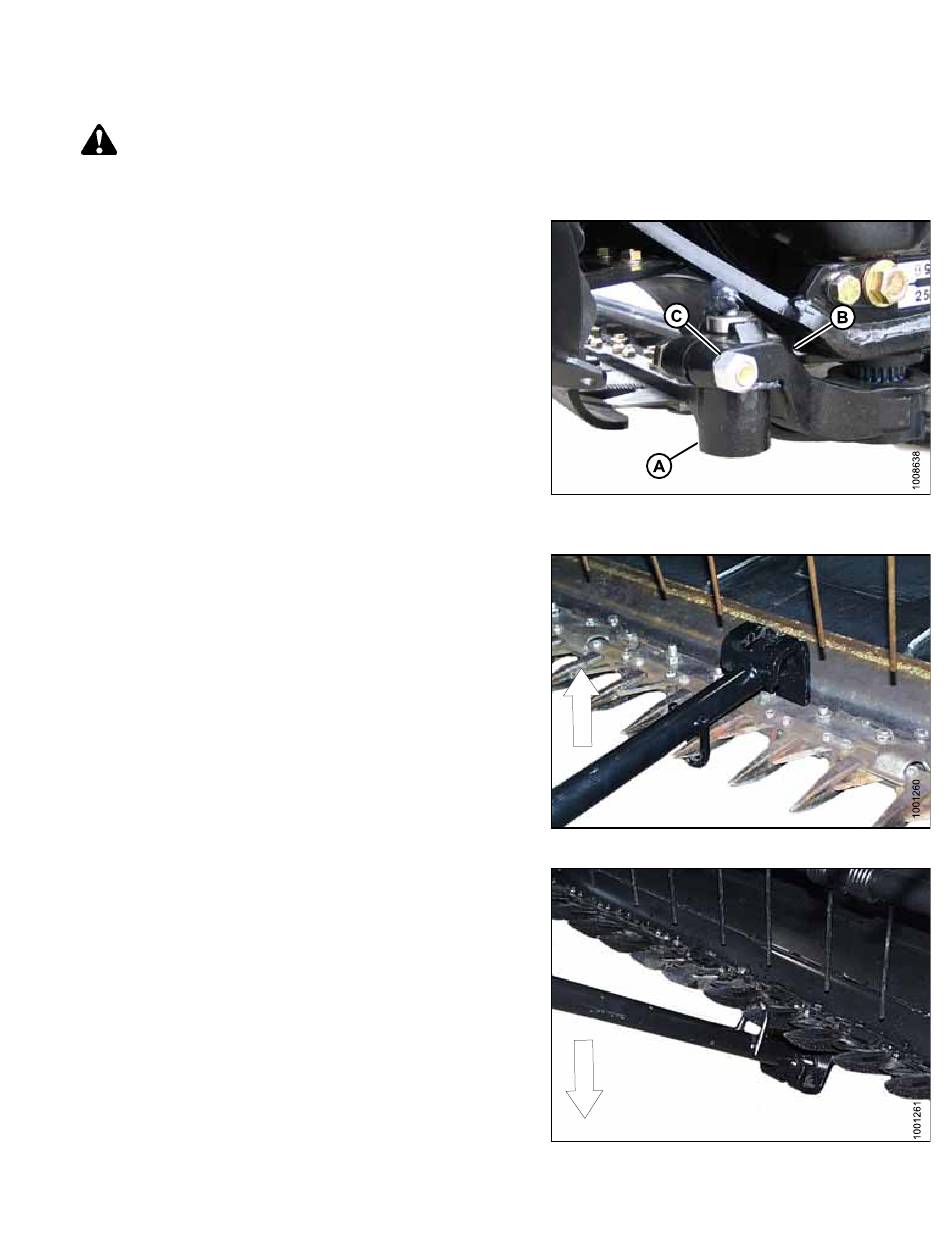

Figura 12.3: Cabezal de la cuchilla y brazo
pitman
Figura 12.4: Ajuste hacia arriba
Figura 12.5: Ajuste hacia abajo
