5. Extraiga la tuerca y el perno existentes del ajustador
de la palanca acodada. Consérvelos para volver a
instalar.
6. Conecte la varilla de compresión a la palanca acodada
y asegúrela con la tuerca y el perno que extrajo con
anterioridad. Ajuste hasta 80 ft.lbf (108 Nm).
7. Extraiga y elimine la tira de envío que asegura la
cubierta plástica del tubo central del molinete.
169823
ACOPLAMIENTO DEL CABEZAL DE 30- Y 35-PIES

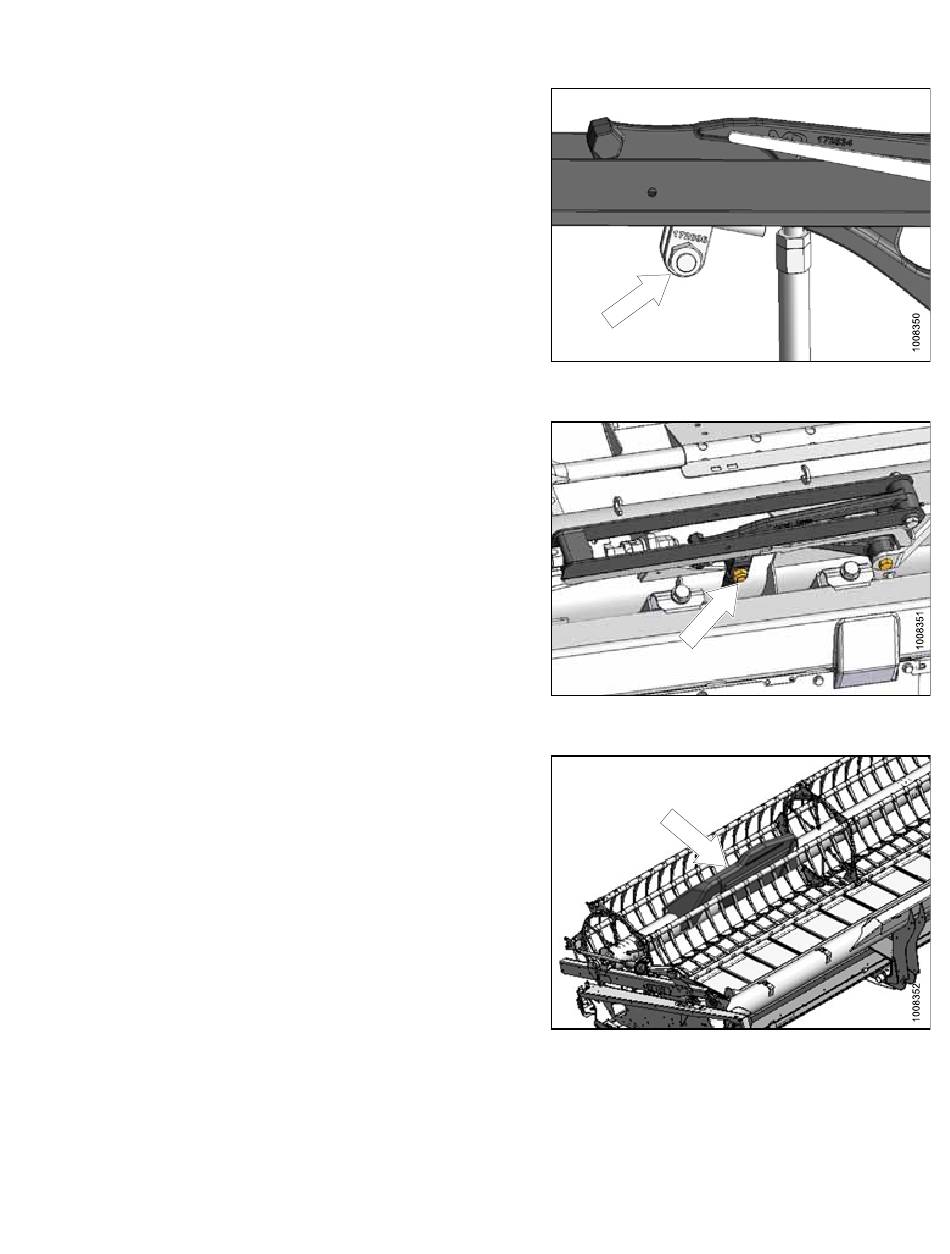

Figura 6.43: Hardware del ajustador de la
palanca acodada
Figura 6.44: Varilla de compresión, palanca
acodada y hardware
Figura 6.45: Tira de envío y cubierta plástica en
el tubo central del molinete
55
Revisión A
