18. En el brazo más externo, mueva las trabas (A) hasta
la posición en donde se enganchan (B).
19. Extraiga las correas y el alambre de envío del cilindro
y extraiga las clavijas de la agarradera y del brazo.
20. Eleve el molinete de modo que los orificios de montaje
del cilindro de elevación del molinete se alineen con la
agarradera que se encuentra en la chapa lateral y el
orificio en el brazo del molinete.
21. Asegure el cilindro a la chapa lateral y al brazo del
molinete con clavijas, como se muestra.
NOTA:
Inserte la clavija pasadora POR FUERA en el brazo del
molinete, e inserte la clavija pasadora POR DENTRO en
la chapa lateral.
169823
ACOPLAMIENTO DEL CABEZAL DE 30- Y 35-PIES

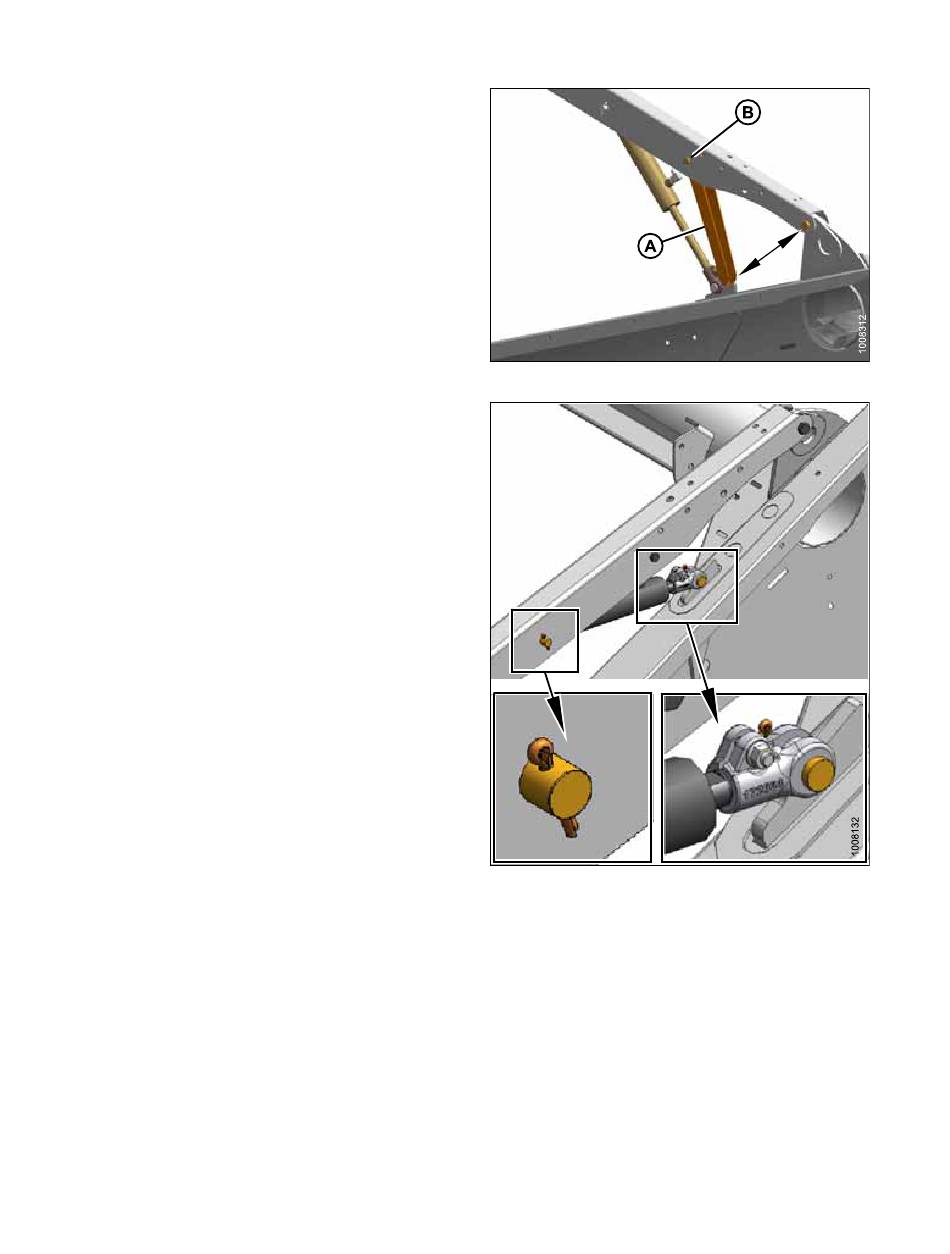

Figura 6.17: Traba de seguridad del molinete
Figura 6.18: Cilindro y chapa lateral
