3. Ajuste el hardware mientras conserva un espacio libre
entre el tubo de bulones y el soporte de la chapa
lateral.
Instale las chapas laterales del siguiente modo:
4. Coloque el primer segmento en el disco, enganche las
pestañas de soporte en las ranuras del segmento y
deslice sobre el tubo de bulones.
5. Coloque el segundo segmento en el disco como se
muestra y asegúrelo con un perno Torx
0,75 in de largo y con una contratuerca de cara lisa.
NO ajuste.
6. Repita con el resto de los segmentos, ajustando la
posición de los soportes de las chapas laterales de ser
necesario.
169823
ACOPLAMIENTO DEL CABEZAL DE 30- Y 35-PIES
®
de 3/8 in x

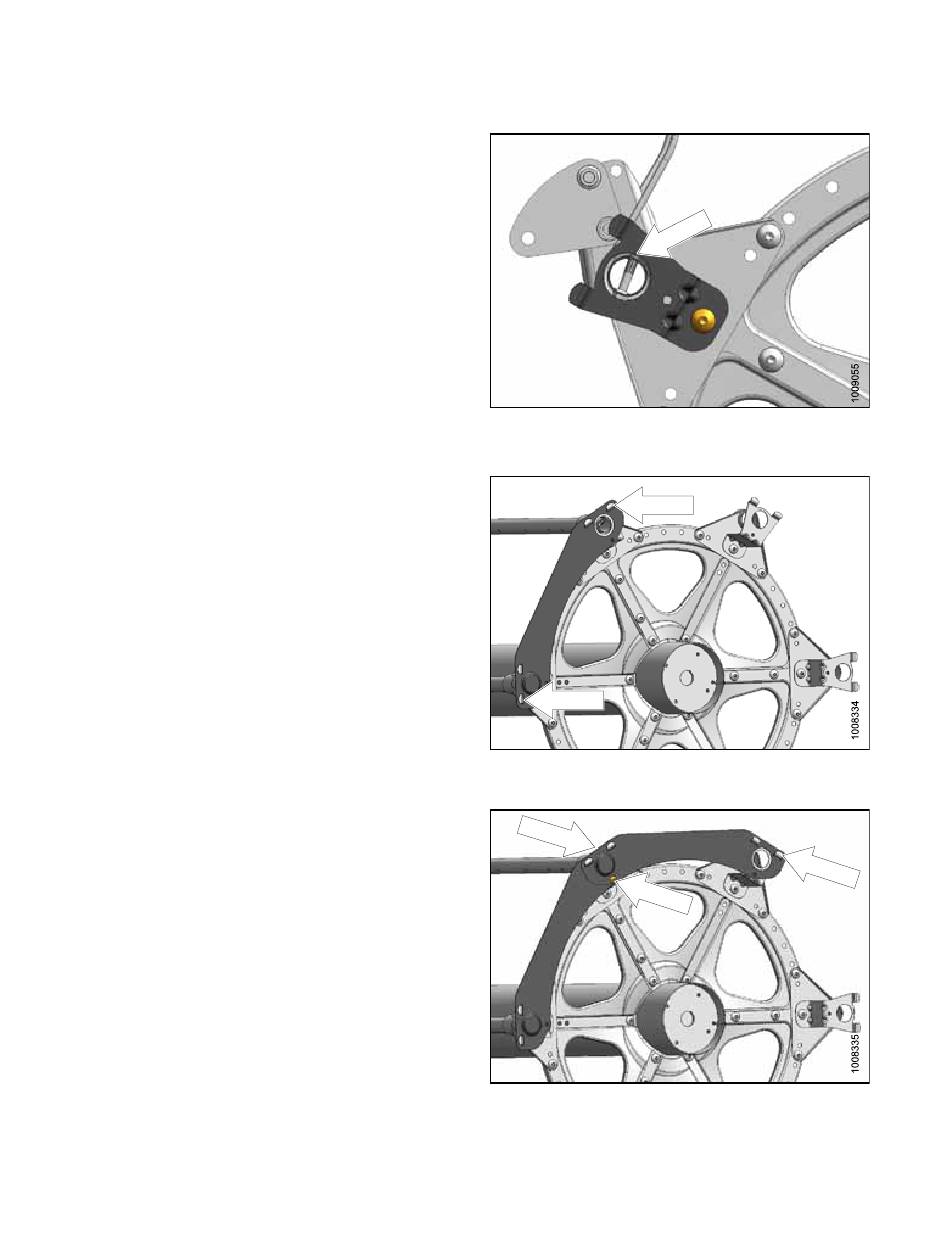

Figura 6.35: Espacio libre entre el tubo de
bulones y el soporte de la chapa lateral
Figura 6.36: Posición de segmento del primer
disco
Figura 6.37: Posición de segmento del segundo
disco
