8. Asegure el molinete en el brazo del lado derecho con
cuatro pernos de cabeza hexagonal de 1/2 in x 1,25 in
de longitud (A) y arandelas de bloqueo de la bolsa B
de hardware. Aplique el adhesivo Loctite
equivalente) en el perno antes de acoplar. Ajuste los
pernos hasta 80 ft.lbf (108 Nm).
9. Ubique la sección final en el molinete del lado derecho
contra la brida de junta universal del molinete del lado
izquierdo y enganche el eje de puntón del molinete en
el orificio de la brida de junta universal.
10. Rote el molinete para que los tubos de bulones estén
alineados o escalonados en relación con el molinete
existente. Alinee los orificios de la brida de juntas
universales con los orificios en el tubo central en
cualquier posición.
NOTA:
Los tubos de bulones escalonados equilibran la carga en
el molinete y en el transmisor del molinete, en especial
cuando se trata de cultivos pesados.
11. Instale cuatro pernos con cabeza hexagonal de 1/2
in x 1,25 in de longitud con arandelas de bloqueo de
la bolsa B de hardware, para conectar el molinete
a la junta universal.
equivalente) al perno antes de acoplar. Ajuste el perno
hasta 80 ft.lbf (108 Nm).
12. Extraiga la eslinga del molinete.
169823
ACOPLE DE CABEZAL DE 40 PIES (BASTIDOR DIVIDIDO)
®
n.º 243 (o
®
Aplique Loctite n.º 243 (o

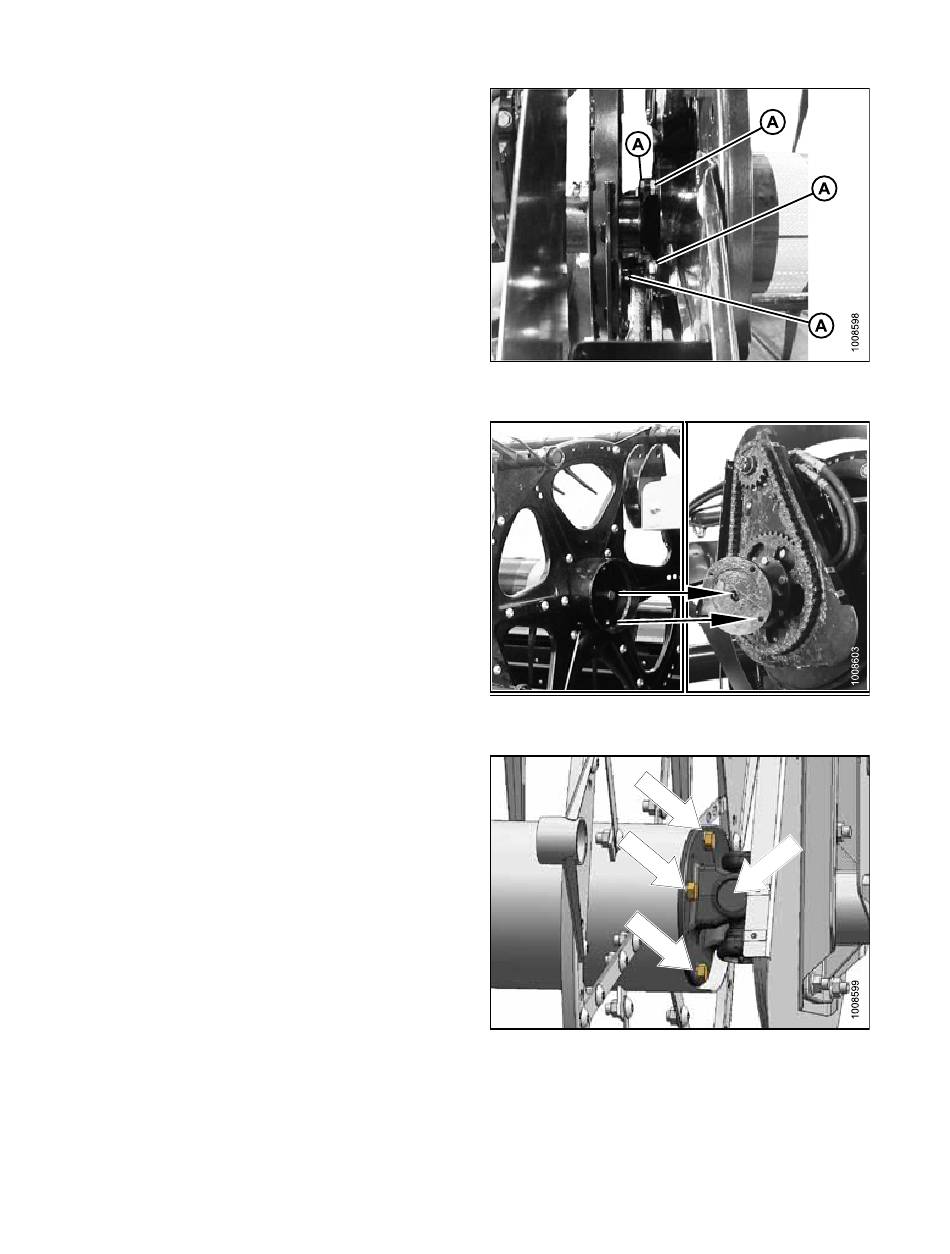

Figura 7.96: Molinete en el brazo del lado
derecho
Figura 7.97: Eje de puntón del molinete y
orificio de la brida de junta universal
Figura 7.98: Molinete y junta universal
172
Revisión A
