Ejemplos de programación
I
5
Posicionamiento de un eje del motor
0 0
Paso 1
72
Crear un nuevo proyecto
1. Conecte el PC de ingeniería y el controlador MOVI-PLC
2. Inicie el editor PLC del software MOVITOOLS
instrucciones contenidas en el capítulo "Iniciar MOVITOOLS
manual de MOVI-PLC
3. Genere un nuevo proyecto haciendo clic sobre [Archivo] / [NUEVO] (o [File] / [New]).
4. Dentro del diálogo [Ajustes del sistema de destino] (o [Target Settings]) seleccione
la configuración de su MOVI-PLC
de programación, y, a continuación, haga clic sobre la tecla [Aceptar].

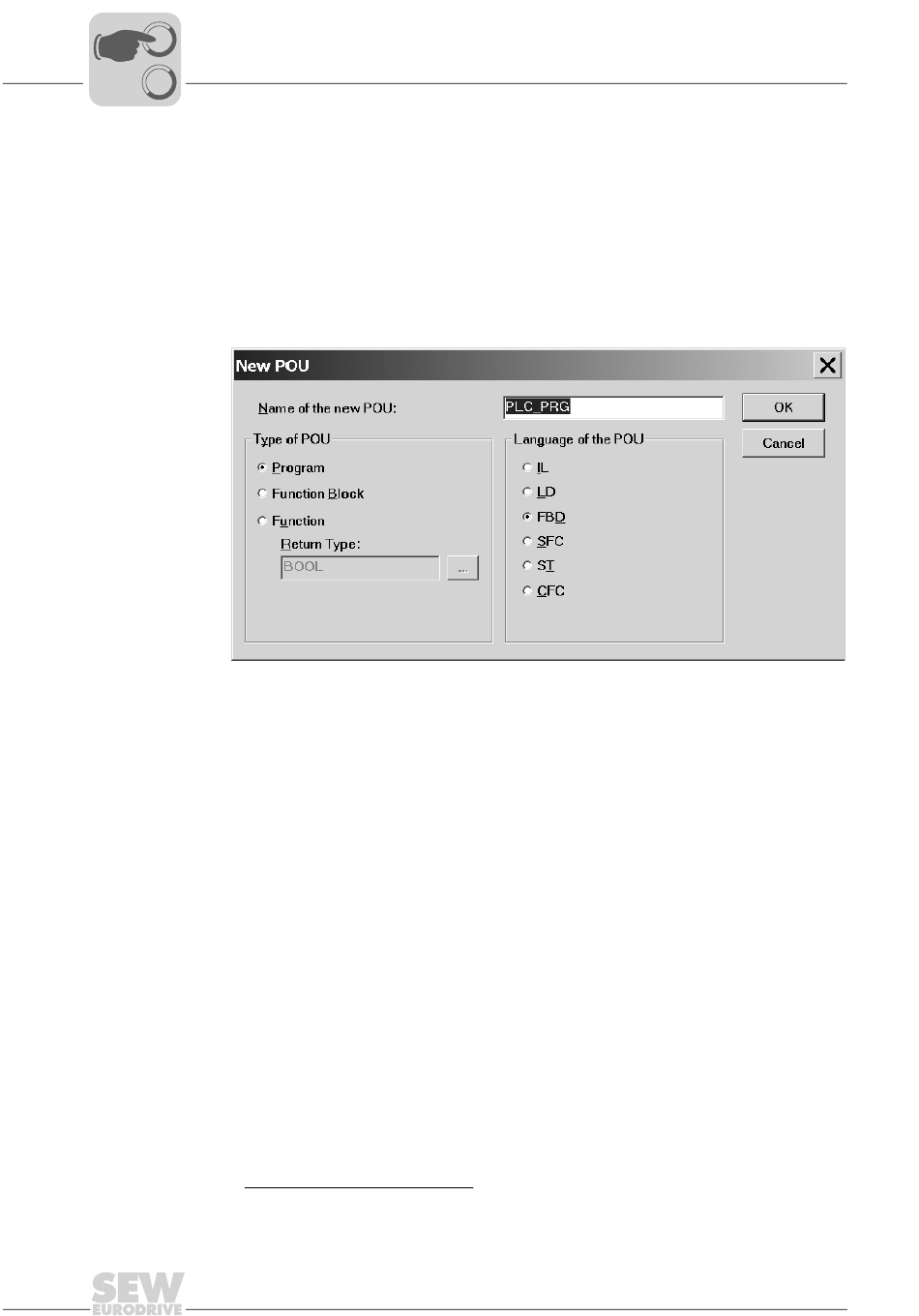

5. Para este ejemplo, no modifique en el diálogo [Nuevo componente] (o [New POU])
el nombre del componente funcional "PLC_PRG". El controlador MOVI-PLC
ejecuta automáticamente el componente con el nombre "PLC_PRG" tras arrancar el
programa (paso 8 de este ejemplo).
6. Dentro del campo [Tipo de componente] (o [Type of POU]), seleccione la opción
[Programa] (o [Program]).
7. Dentro del campo [Lenguaje del componente] (o [Language of the POU]), haga clic
sobre la opción [FUP] (o [FBD]) y confirme el dato haciendo clic sobre [Aceptar].
8. Guarde el proyecto haciendo clic sobre [Archivo] / [Guardar] (o [File] / [Save]) e
introduciendo el nombre deseado para el proyecto. Repita la opción de guardar
regularmente tras realizar algunas modificaciones o tras finalizar la creación del
programa.
1) Dependiendo de su versión, será necesario alimentar al controlador MOVI-PLC
el variador vectorial en el que se encuentra integrado el hardware del controlador MOVI-PLC
®
.
®
, p. ej [MOVIPLC basic DHP11B] en este ejemplo
® 1)
.
®
-MotionStudio conforme a las
®
-MotionStudio" del
®
con tensión o conectar
Manual – Biblioteca MPLCMotion_MDX
