uk
4
3
2

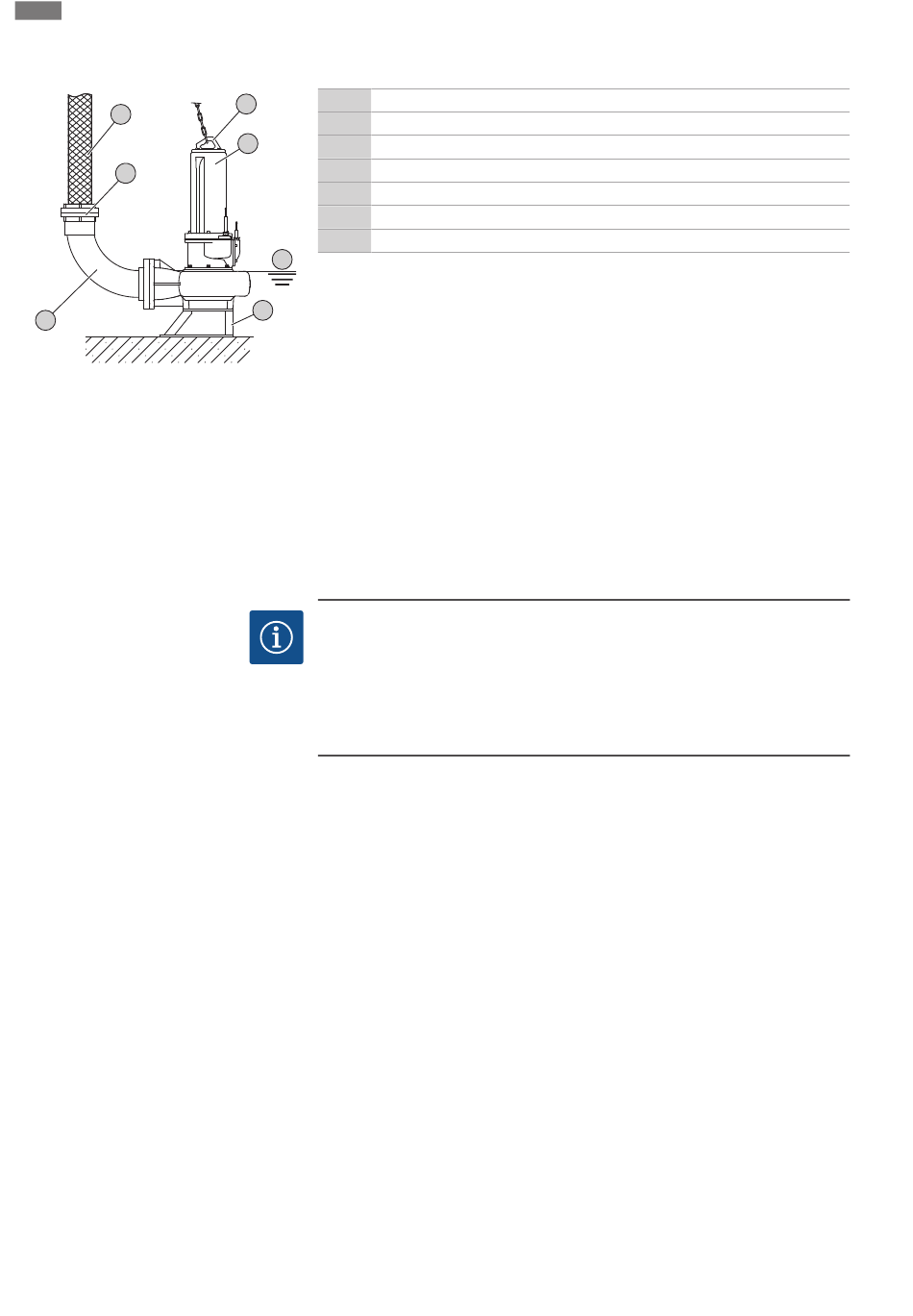

Fig. 7: Занурена установка, переносна
6.4.5 Стаціонарна суха установка
1278
Установка та електричне підключення
Робочі операції
5 1 Опора насоса
2 Коліно труби
6
3 Муфта Storz
4 Напірний шланг
5 Підйомний пристрій
6 Точка кріплення підйомного пристрою
7 Мін. рівень води
7
‡
Опора насоса встановлена.
‡
Напірний патрубок підготовлено: коліно труби для шлангового з'єднання або
1
коліно труби для жорсткої муфти Storz встановлено.
1. Закріпіть підйомний пристрій скобою у точці кріплення на насосі.
2. Підніміть насос та встановіть в передбачену робочу зону (шахту, яму).
3. Встановіть насос на тверду основу. ОБЕРЕЖНО! Слід уникати просідання!
4. Прокладіть напірний шланг та закріпіть його на відповідному місці
(наприклад, на стоці). НЕБЕЗПЕКА! Розрив або відривання напірного шланга
може призвести до (тяжких) травм! Напірний шланг слід надійно
закріпляти на місці витоку.
5. Кабель електроживлення прокладіть належним чином. ОБЕРЕЖНО! Не
пошкодьте кабель електроживлення!
▶ Насос встановлено, тепер фахівцю-електрик може виконувати електричне
під'єднання.
ВКАЗІВКА
Проблеми при перекачуванні через занадто низький рівень води
Якщо рівень перекачуваного середовища опускається занадто низько, це може
призвести до розриву потоку. Крім того, у гідравліці можуть утворюватися
повітряні подушки, які можуть призводити до недопустимих умов
експлуатації. Мінімальний допустимий рівень води повинен сягати верхнього
краю корпусу гідравліки!
У разі сухої установки робочу зону поділено на збірний резервуар і машинне
відділення. У збірний резервуар надходить середовище і збирається там, у
машинному відділені встановлений насос. Насос встановлюється в машинному
відділенні і з'єднується із системою трубопроводів із напірної сторони та зі
сторони всмоктування. Дотримуйтеся наступних вказівок під час установки:
▪ Система трубопроводів із напірної сторони та зі сторони всмоктування повинна
бути самонесучою. Насос не має бути опорою для системи трубопроводів.
▪ Насос слід з'єднати із системою трубопроводів без напруження та вібрації. Ми
радимо передбачити еластичні з'єднувальні деталі (компенсатори).
▪ Насос не є самовсмоктуючим, тобто перекачуване середовище має текти
самостійно або його слід подавати під напором. Мінімальний рівень рідини у
збірному резервуарі має бути на одному рівні з верхнім краєм корпусу гідравліки!
▪ Макс. температура навколишнього середовища: 40 °C (104 °F)
