Виймання Кабелю; Кріплення Кабелю - Porsche Mobile Charger Connect Manual De Instrucciones

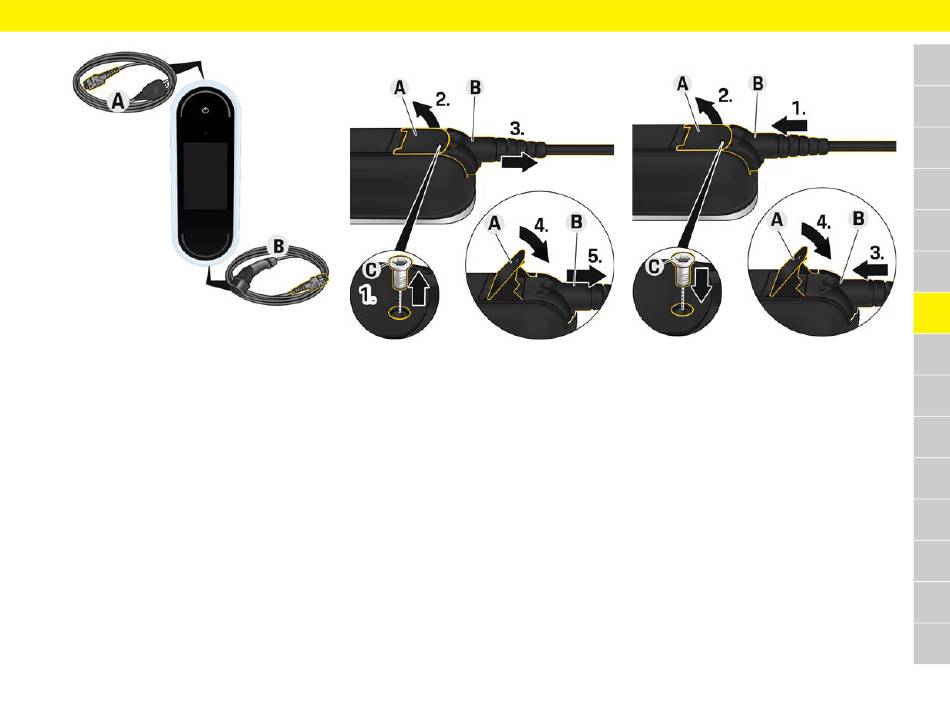

Рис. 2. Роз'єми на панелі керування
Мережний кабель A виймається та вставляється
з верхнього боку панелі керування.
Кабель для автомобіля B виймається та
вставляється з нижнього боку панелі керування.
Виймання кабелю
Рис. 3. Виймання кабелю
b Заряджання високовольтної батареї
припинено, вилку зарядного пристрою
автомобіля вийнято з роз'єму для заряджання
автомобіля.
b Мережну вилку вийнято з розетки.
1. Відкрутіть гвинт C за допомогою відповідного
інструмента.
2. Підніміть кришку A.
3. Витягніть штекер B до першого упору.
4. Закрийте кришку A.
5. Повністю витягніть штекер B.
Заміна мережного кабелю та кабелю для автомобіля
Кріплення кабелю
Рис. 4. Кріплення кабелю та фіксація штекера
b Кришка A закрита.
1. Вставте штекер B до першого упору
в панель керування.
2. Підніміть кришку A.
3. Повністю вставте штекер B.
4. Закрийте кришку A.
5. Прикрутіть штекер B за допомогою
гвинта C до панелі керування.
