Desconectando cabos

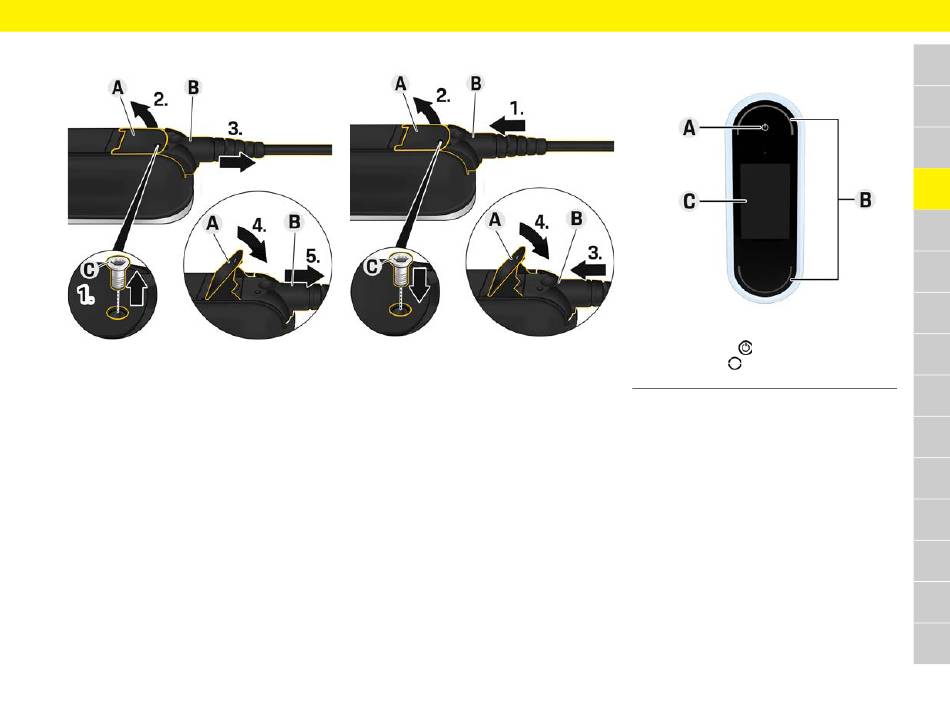

Fig. 3: Desconectando cabos
b O carregamento da bateria de alta tensão
foi finalizado e o conector do veículo foi removido
da porta de carregamento do veículo.
b O conector foi desconectado da tomada elétrica.
1. Remova o parafuso C utilizando uma ferramenta
adequada.
2. Levante a alavanca A.
3. Puxe o conector B para fora até sentir
a resistência pela primeira vez.
4. Feche a alavanca A.
5. Puxe o conector B completamente para fora.

Prendendo cabos

Fig. 4: Fixando os cabos e conectores
b A alavanca A está fechada.
1. Insira o conector B na unidade de comando
até sentir a resistência pela primeira vez.
2. Levante a alavanca A.
3. Empurre o conector B completamente.
4. Feche a alavanca A.
5. Prenda o plugue B na unidade de comando
utilizando o parafuso C.

Unidade de comando

Unidade de comando
Fig. 5: Unidade de comando
A Botão de energia
B LEDs de status
C Visor
O carregador pode ser ligado e desligado utilizando
o botão de energia A.
Os LEDs de status B mostram o status do carregador.
A comunicação com o carregador é mostrada
no visor C na forma de mensagens de erro
e informações.
