Resumen: Procedimiento Básico - Siemens SIMATIC ET 200AL Manual

①
②
③

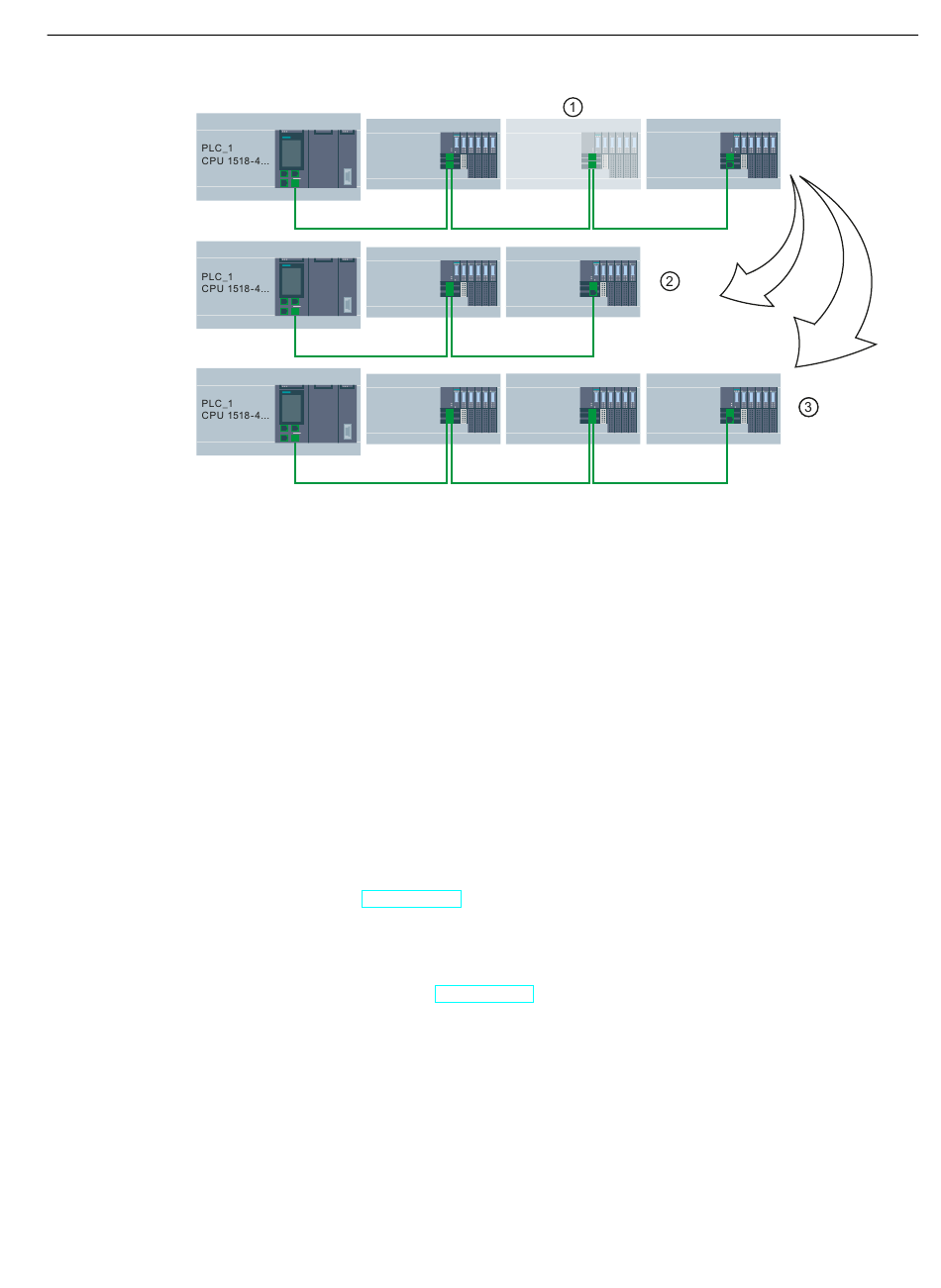

Figura 6-100 Ejemplo de configuración con "Dispositivo IO opcional" con las opciones de configuración
correspondientes
Resumen: procedimiento básico
Para la aplicación de un concepto de maquinaria de serie cabe distinguir las fases siguientes:
1. Fase de ingeniería: crear proyecto de maquinaria de serie y cargarlo en la máquina o
instalación concreta:
– Configurar completamente todos los dispositivos IO (opciones) que se vayan a
– Parametrizar como opcionales los dispositivos IO que no se requieran en máquinas o
– Preparar el programa de usuario (ver Parametrización de ubicación flexible de
2. Fase de puesta en servicio: preparar para el servicio una máquina o instalación concreta:
– Integrar una máquina o instalación en la red local (ver Ajustar sistemas IO de múltiples
– Con la opción configurada, elegir la configuración existente del sistema IO.
PROFINET con STEP 7
Manual de funciones, 11/2022, A5E03444489-AM
IO-Device_1
IM 155-6 PN...
IO-Device_1
IM 155-6 PN...
IO-Device_1
IM 155-6 PN...
Definido por parametrización: IO-Device_2 es el dispositivo IO opcional
Configuración sin dispositivo IO opcional
Configuración con dispositivo IO opcional
necesitar en una máquina o instalación concreta.
instalaciones concretas.
dispositivos IO (Página 256)) con la posibilidad de elegir localmente la configuración
real, mediante interruptor o dispositivo HMI.
aplicaciones localmente (Página 245))
6.10 Proyectos de maquinaria de serie
IO-Device_3
IO-Device_2
IM 155-6 PN... IM 155-6 PN...
IO-Device_3
IM 155-6 PN...
IO-Device_2 IO-Device_3
IM 155-6 PN... IM 155-6 PN...
Funciones
249
