Funciones
6.10 Proyectos de maquinaria de serie
Los números de dispositivo se ajustan en el área "Direcciones Ethernet - PROFINET" de la
ventana de inspección estando seleccionada la interfaz PROFINET.

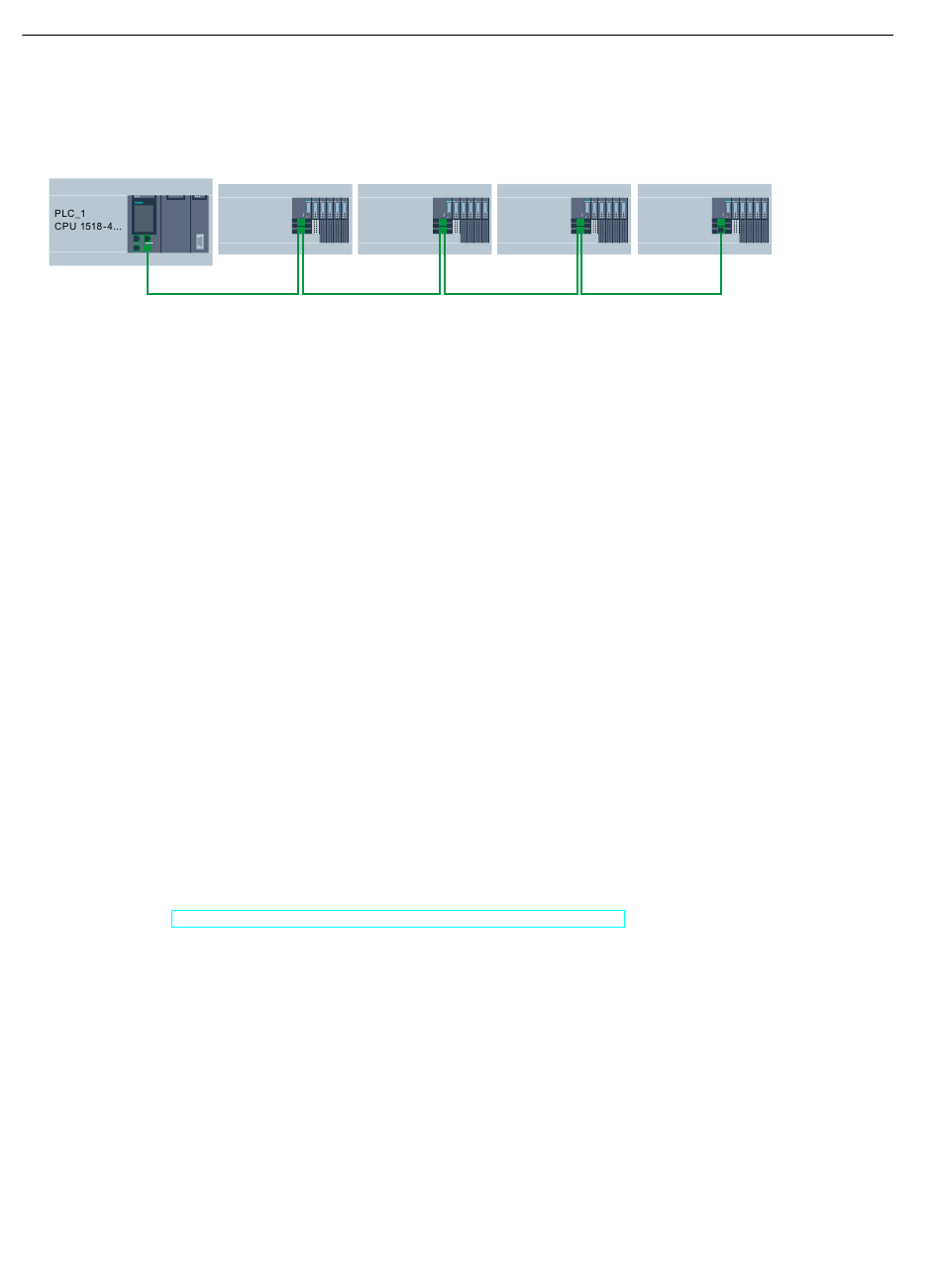

Ejemplo de asignación de números de dispositivo en una topología en línea:
Figura 6-104  Ejemplo: Número de dispositivo en una topología en línea
• La CPU procesa la instrucción "ReconfigIOSystem" para transferir el juego de datos de
control de modo asíncrono.
Si llama la instrucción en el programa de arranque es necesario llamar repetidamente
"ReconfigIOSystem" en un bucle hasta que los parámetros de salida "BUSY" o "DONE"
indiquen que se ha transferido el juego de datos.
Sugerencia: para programar el bucle utilice el lenguaje de programación SCL con la
instrucción REPEAT ... UNTIL.
REPEAT
    "ReconfigIOSystem"(REQ := "start_config_ctrl",
               MODE := 1,
               LADDR := 64,
               CTRLREC := "myCTRLREC".ArrMachineConfig0,
               DONE => "conf_DONE",
               BUSY => "conf_BUSY",
               ERROR => "conf_ERROR",
               STATUS => "conf_STATUS");
UNTIL NOT "conf_BUSY"
END_REPEAT;
Información adicional
Encontrará información sobre la estructura básica del juego de datos y sobre el uso de la
instrucción "ReconfigIOSystem" en la ayuda en pantalla de STEP 7.
Consulte
también
Parametrización de dispositivos IO opcionales (Página 249)
6.10.2.4
Parametrización de ubicación flexible de dispositivos IO
El apartado siguiente muestra cómo cumplir los requisitos para cambiar el orden de los
dispositivos IO en un sistema PROFINET IO.
Esta función también es posible con dispositivos IO opcionales. Para facilitar la
representación, a continuación se describe una configuración máxima sin dispositivos IO
opcionales.
256
IO-Device_1
IO-Device_2
IM 155-6 PN...
IM 155-6 PN...
1
IO-Device_3
IO-Device_4
IM 155-6 PN...
IM 155-6 PN...
2
3
Manual de funciones, 11/2022, A5E03444489-AM
4
PROFINET con STEP 7
