PROFINET con el sistema redundante S7-1500R/H
7.8 Configuración de PROFINET IO en un sistema redundante S7-1500R/H
Dispositivos PROFINET aguas abajo de un switch
Para conectar más dispositivos PROFINET al anillo PROFINET debe utilizarse un switch. En el
sistema redundante S7-1500R, asegúrese de que el switch del anillo PROFINET soporta
H‑Sync‑Forwarding, además de MRP.
Los dispositivos siguientes se conectan con un switch al anillo PROFINET.
• Dispositivos PROFINET con un puerto
• Dispositivos PROFINET no compatibles con MRP
• Dispositivos PROFINET que no soportan H-Sync-Forwarding como, por ejemplo,
dispositivos IO estándar.

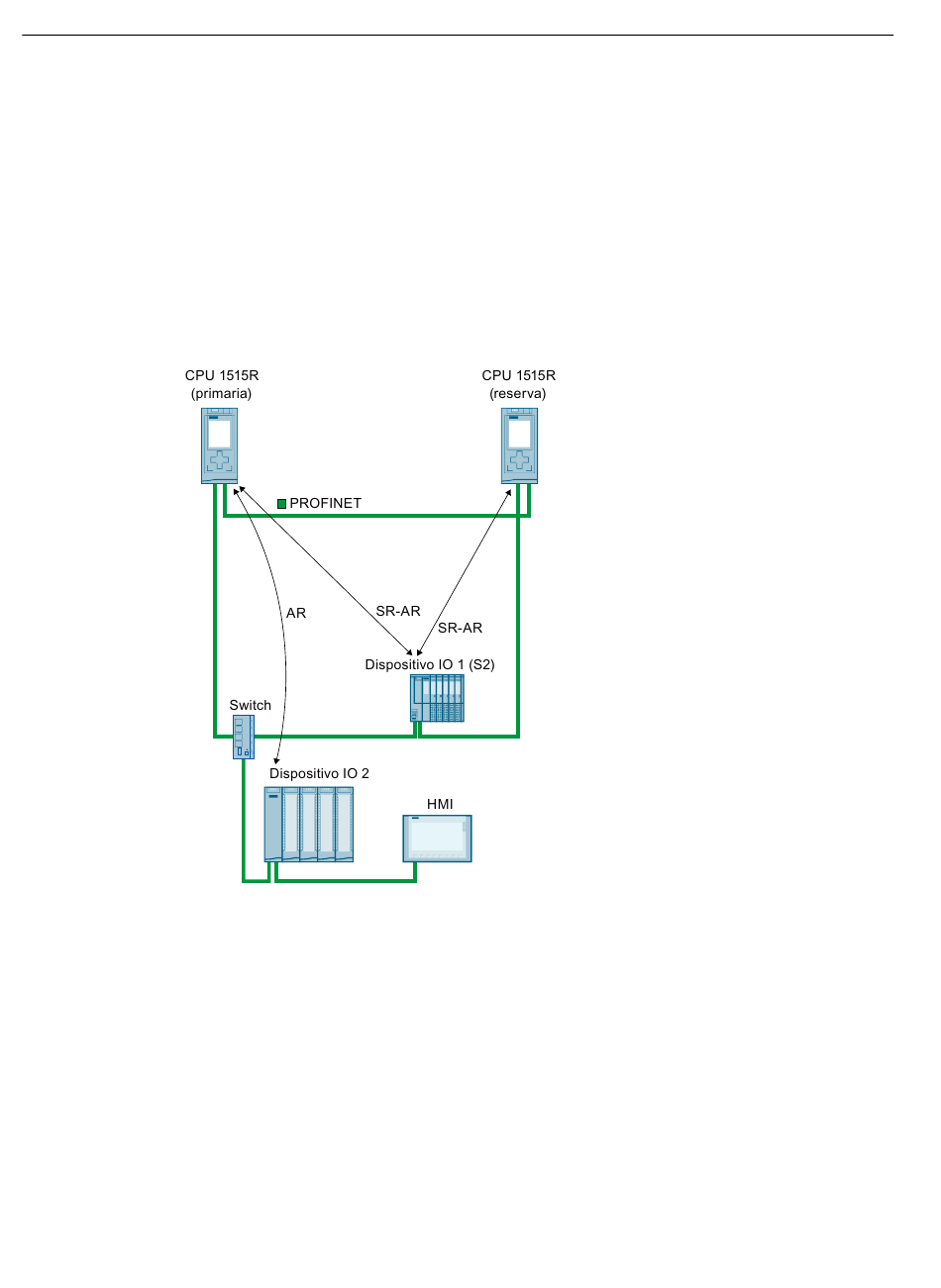

La figura siguiente muestra un sistema redundante S7-1500R con dispositivos PROFINET
conectados aguas abajo de un switch.
Dispositivo IO
1 (S2)
Switch
Dispositivo IO
2
Dispositivo
HMI
Figura 7-9 Dispositivos PROFINET aguas abajo de un switch
298
El dispositivo IO 1 se encuentra en el anillo PROFINET.
El dispositivo IO 1 soporta el sistema de redundancia S2, la MRP y H-Sync-Forwarding.
El switch está en el anillo PROFINET. El switch soporta la MRP y H‑Sync-Forwarding
El dispositivo IO 2 está conectado al anillo PROFINET a través del switch.
El dispositivo IO 2 es un dispositivo IO estándar que está conectado al sistema redun­
dante S7-1500R mediante la función "Dispositivo S1 conmutado".
El dispositivo HMI está conectado al anillo PROFINET a través del switch.
