Características de los puertos
Los dispositivos PROFINET tienen dos tipos de puertos:
Tipo de puerto
Switchport con asignación de pines cruzada
Puerto de terminal con asignación normal de
pines
Asignación de pines cruzada significa que la asignación de pines de los puertos para
transmisión y recepción se intercambia internamente entre los dispositivos PROFINET en
cuestión.

Validez de las normas de cableado

Las normas de cableado descritas en el siguiente apartado rigen exclusivamente para aquellos
casos en los que se ha definido un ajuste de puerto fijo en STEP 7.

Normas para el cableado

Varios dispositivos IO pueden conectarse en línea con cables no cruzados. Para ello se conecta
el puerto 2 del dispositivo IO (periferia descentralizada) con el puerto 1 del siguiente
dispositivo IO. En el gráfico siguiente se muestra un ejemplo con dos dispositivos IO.

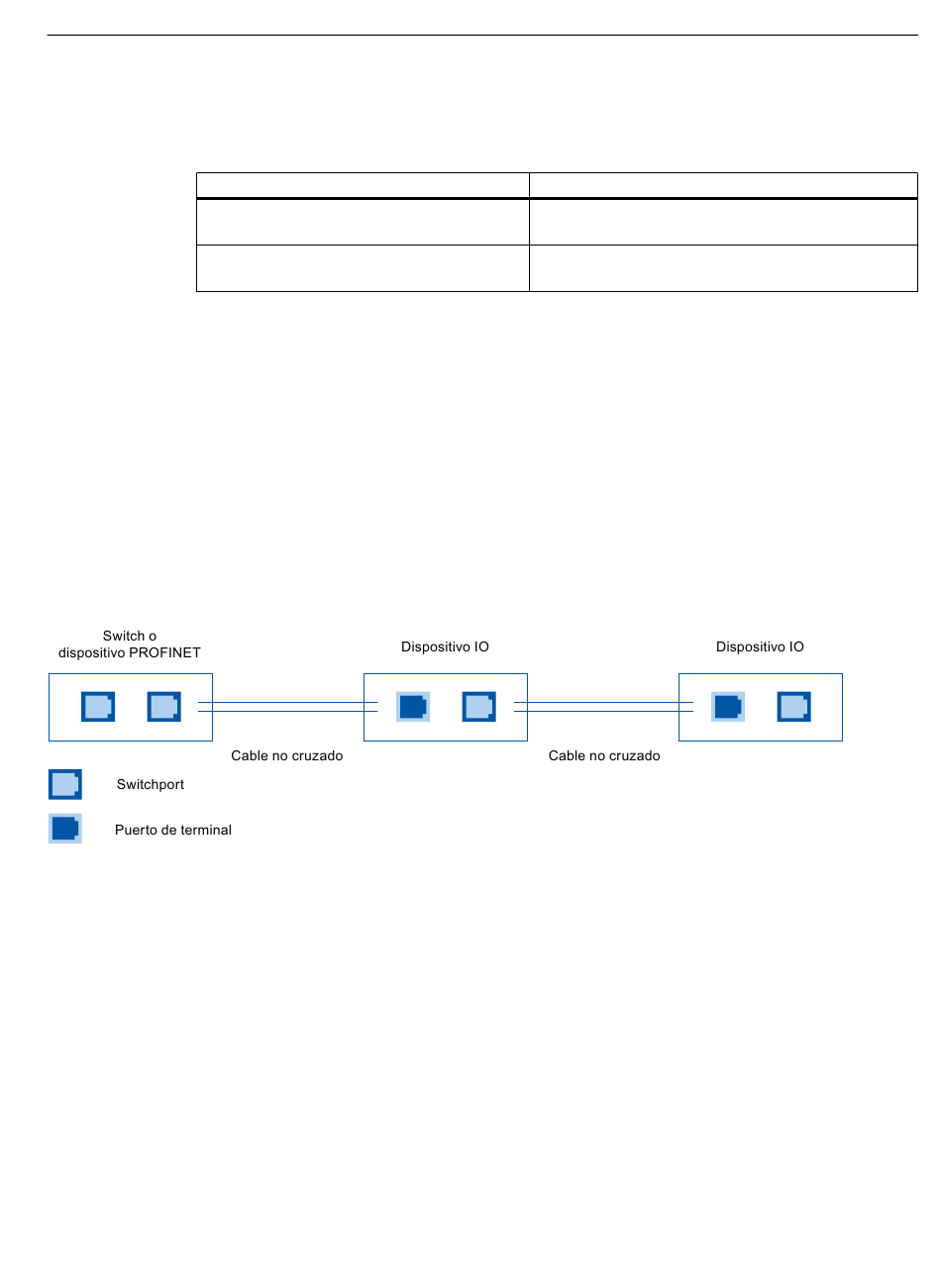

Figura 6-117 Cableado optimizado para el arranque acelerado
6.13.6

Medidas en el programa de usuario

Introducción
Mediante determinadas modificaciones en el programa de usuario, se puede acelerar el
arranque de dispositivos IO de sistemas Docking cambiantes en funcionamiento.
PROFINET con STEP 7
Manual de funciones, 11/2022, A5E03444489-AM
Dispositivos PROFINET
En dispositivos IO: puerto 2
En CPUs S7 con dos puertos: puerto 1 y puerto 2
En dispositivos IO: puerto 1
En CPUs S7 con un puerto: puerto 1
Funciones
6.13 Acelerar el arranque
277
