PROFINET con el sistema redundante S7-1500R/H
7.2 H-Sync-Forwarding
• En caso de utilizar dispositivos PROFINET con solo 2 puertos en el anillo PROFINET de
un sistema R, se recomienda H-Sync-Forwarding.
En caso de utilizar dispositivos PROFINET sin H-Sync-Forwarding en el anillo PROFINET del
sistema redundante S7-1500R/H, la siguiente situación dará lugar a un incremento
adicional del tiempo de ciclo:
1.
2.
3.
4.
5.
6.

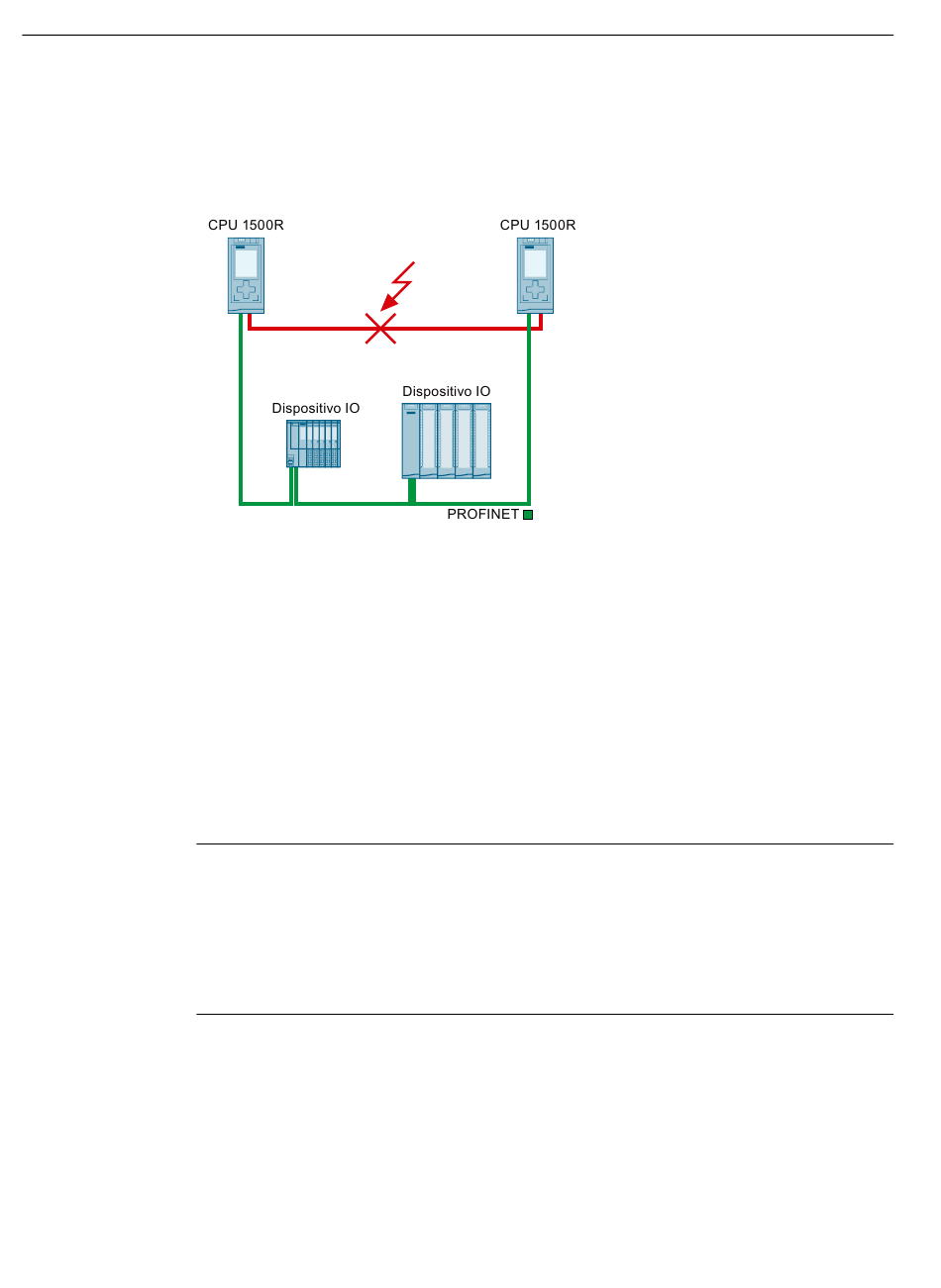

Figura 7-1 Fallo del cable PROFINET entre las CPU
Si el programa cíclico excede el tiempo de vigilancia del ciclo, es posible que arranque el
OB de error de tiempo (OB 80). Si el OB de error de tiempo (OB 80) no está disponible o se
ha excedido el tiempo de ciclo dos veces con el OB 80, se pierde la redundancia.
NOTA
Si existen pocas probabilidades de que se produzca un fallo en el cable PROFINET que
conecta directamente ambas CPU del sistema redundante S7-1500R, podrán utilizarse
dispositivos PROFINET sin H‑Sync‑Forwarding en el anillo PROFINET del sistema
redundante S7‑1500R.
Ejemplo: las dos CPU del sistema redundante S7-1500R están instaladas una junto a la
otra en el armario eléctrico. En ese caso, es poco probable que falle el cable PROFINET.
286
El sistema redundante S7-1500R se encuentra en estado RUN-Redundant.
El cable PROFINET que conecta directamente ambas CPU sufre un fallo.
El anillo PROFINET está interrumpido.
El anillo PROFINET se reconfigura.
Los dispositivos PROFINET sin H-Sync-Forwarding no reenvían ningún telegrama H-Sync du­
rante el tiempo de reconfiguración del anillo PROFINET.
El tiempo de ciclo aumenta en consonancia con el tiempo de reconfiguración del anillo PROFI­
NET.
