EJÉRCITO TM 9-2815-254-24 AIR
FORCE A 38G1-94-2
e.
Instalar el anillo de retención (9) y la arandela (10) en un extremo del eje (18). Este será extremo posterior del eje (en relación con motor).
f.
brazo Installone balancín (12), tres balancines (14) de tres brazos de balancín (16), un brazo de balancín (17), cuatro placas de retención (13) y tres muelles
(15) siguiendo la secuencia mostrada en las figuras 3-52 y 3 -53. Comience con balancín (12) y terminar con balancín (17) (parte delantera del motor). placas
de retención están marcados con una 'F y este lado deben enfrentarse a la parte delantera del motor.
Instalar la arandela (10) y el anillo de retención (9) en el extremo del eje (18)
gramo.
3-26,5. Instalación.
a. conjunto de brazo de Posición del eje de balancín en la cabeza del cilindro y cuatro placas de retención seguras (13, figura 3-52) con dos tornillos (7) y las arandelas (8)
cada uno. Apretar los pernos a 168 in-lbs (19,0 Nm) en la secuencia de muestra en la figura 3-58.

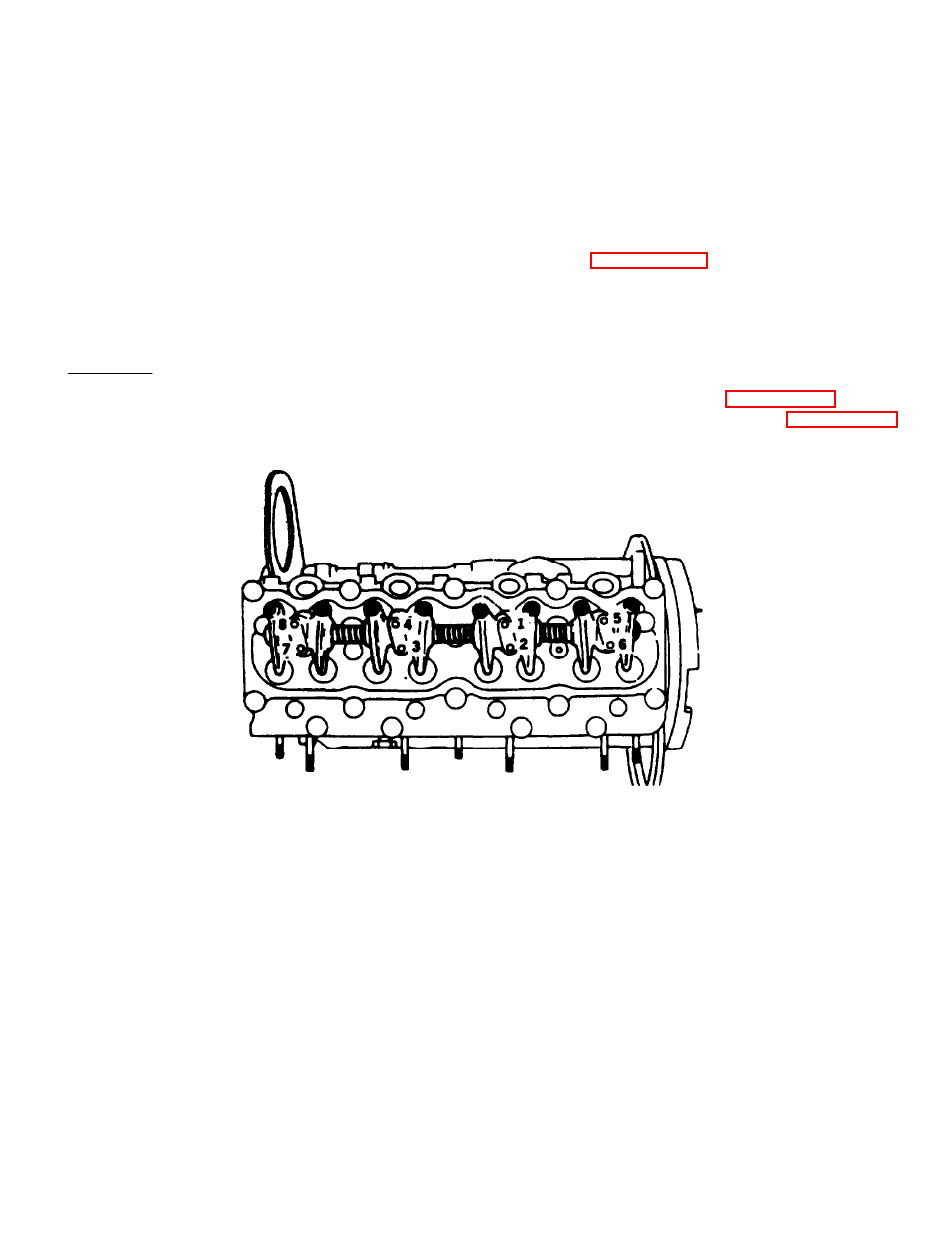

FIGURA 3-58. Del balancín placa de retención Secuencia apriete de los tornillos
3-108
extremo posterior del eje (18) es el extremo con el orificio de suministro de aceite.
NOTA
