EJÉRCITO TM 9-2815-254-24 AIR
FORCE A 38G1-94-2
3-11.3.3.
Asamblea sintonizador.
a. inspeccionar visualmente para muelles rotos. Si los resortes están rotos, reemplace el conjunto del temporizador.
segundo. Inspeccionar engranaje (34, Figura 3-7) para el desgaste de los dientes. Si está defectuoso, sustituir los artes.
do. Uso de galga de espesores, compruebe la holgura entre la arandela (39) y la cuña (38). Despeje debe ser 0,0008 hasta 0,004 pulg. (0,02 a 0,1 mm). Si el espacio
no está dentro de la tolerancia, el cambio de grosor de la cuña.
3-11.4. Asamblea.
3-11.4.1.
a.
base de montaje de la herramienta de inserción (157924-1620) en un tornillo de banco.
Instalar soporte (7, Figura 3-7) en la base.
segundo.
arandela Instalar (39). cuña (38), la arandela (37), la nueva placa de bloqueo (36), y la tuerca (35) en el soporte (7). Apretar la tuerca 72 a 130 pies-libras (98 a 176 Nm).
do.
El uso de un calibrador de espesores, asegurar que la holgura entre la arandela (39) y la cuña (38) es 0,0008 a 0,004 pulg. (0,02 a 0,1 mm). Si no cambia cuña de
re.
espesor. pestaña curva de placa de bloqueo (36) para bloquear la tuerca (35).
mi.
engranaje Instalar (34) y los tornillos (33). tornillos de par 5.8 a 8.7 ft-lbs (7,8 a 11,7 Nm).
F.
3-48

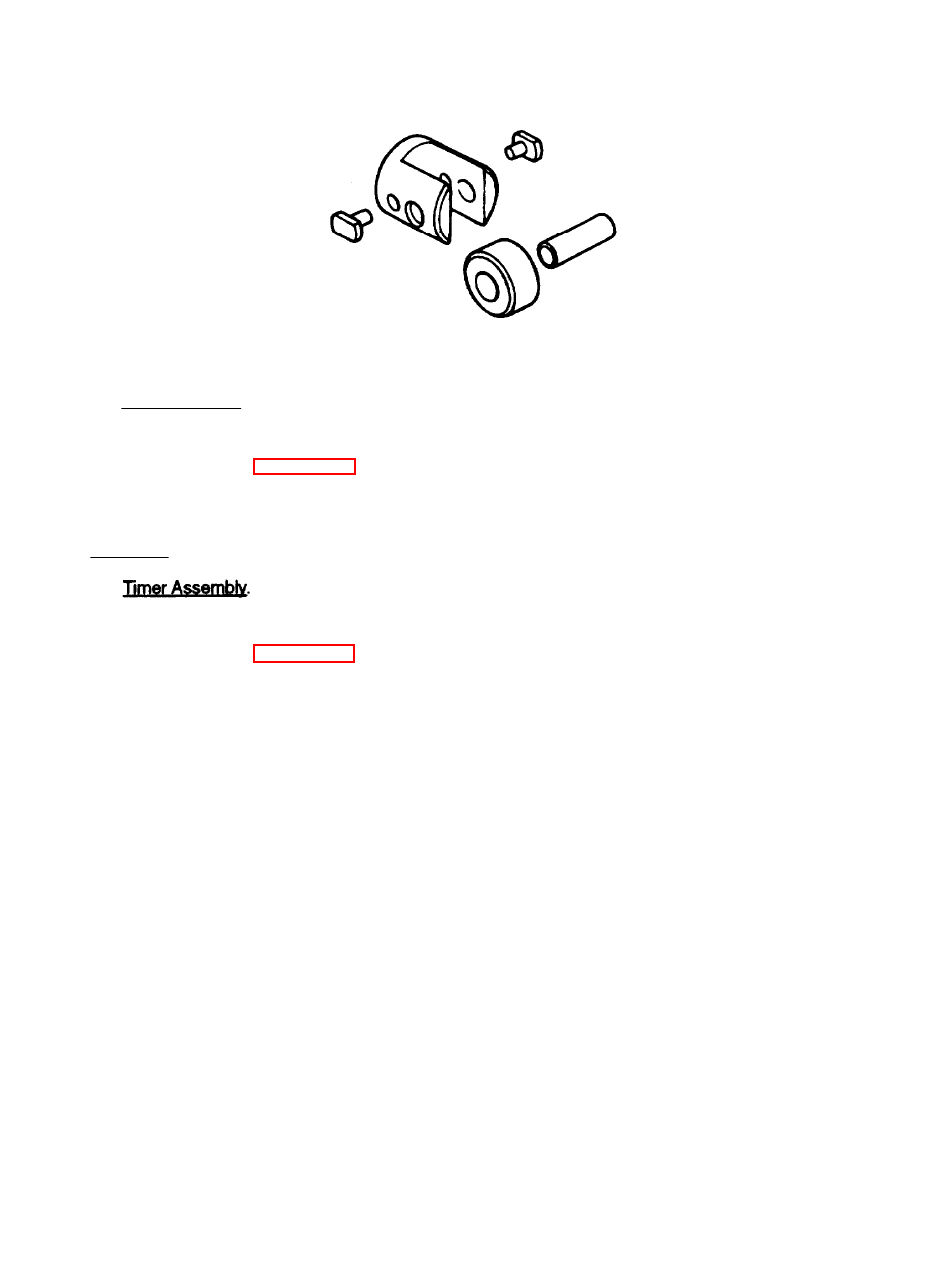

Figura 3-26. Bomba de alimentación Tappet
