norte. Retire el cárter, véase el párrafo 3 a 29,1.
o. Retire la bomba de aceite, véase el párrafo 3 a 18,1.
pag. Retire los pistones y las bielas, consulte el párrafo 3-28,1
q. Retire los dos tornillos (5) en la placa de empuje del árbol de levas (10).
r. Retirar del árbol de levas (6) del bloque del motor teniendo cuidado de no dañar de árbol de levas, leva, y el árbol de levas.
3-30,2. El desmontaje del árbol de levas.
a. árbol de levas de la abrazadera (6, figura 3-101) en un tornillo de banco suave de mandíbula.
segundo. Medir el juego axial del árbol de levas, consulte 3-30.3.2 párrafo, etapa f.
do. Retire el perno (7) y la arandela (8) del extremo del engranaje del árbol de levas (6)
re. El uso de un extractor universal eliminar engranaje (9) de árbol de levas (6)
mi. Retire la placa de empuje (10) y la clave (11) se refieren a la figura 3-102.
Al retirar del árbol de levas (6) utiliza un cuidado extremo para evitar el contacto BE- árbol de
levas Tween y bloque del motor. Retire lentamente y usar ambas manos, de lo contrario, el equipo
podría ocurrir daños.

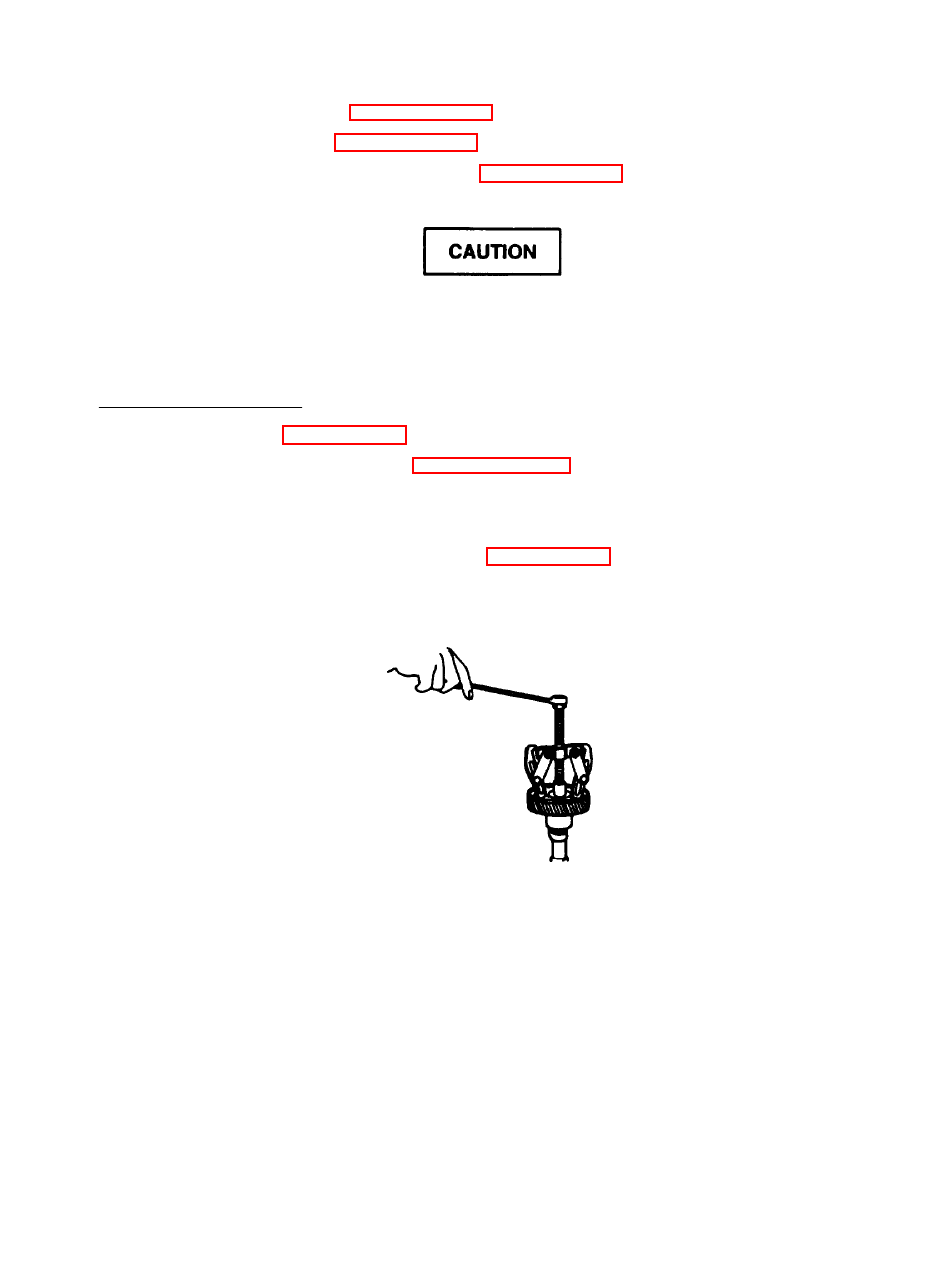

FIGURA 3-102. Extracción de la placa de empuje
EJÉRCITO TM 9-2815-254-24 AIR
FORCE A 38G1-94-2
3-153
