EJÉRCITO TM 9-2815-254-24 AIR
FORCE A 38G1-94-2
3-30.3. Inspeccionar y medir.
3-30.3. Inspeccionar y medir.
3-30.3.1. Engranaje más libre y eje.
a. El uso de un micrómetro, medir idler engranaje del eje OD, consulte la FIGURA 3-103. estándar 00 es 1,769 a 1,770 pulg. (44,95 a 44,98 mm), con un
límite de 1,767 pulg. (44.96) Si OD es menor que el límite, sustituir el eje.
segundo. Usando micrómetro interior, medir engranaje loco ID. Standard ID es 1,7717 a 1,7718 in. (45,0 a 45,03 mm), con un límite de 1,7756 pulg. (45,10
mm).
do. holgura estándar entre engranaje loco OD eje y engranaje loco ID es 0,0010 hasta 0,0033 pulg. (0,025 a 0,085 mm)
.
Si la holgura excede el límite de 0.608 pulg. (02 mm), reemplace el engranaje intermedio.
3-30.3.2. árbol de levas.
a.
Inspeccionar revistas, levas, engranajes de accionamiento de bomba de aceite, y el cojinete del árbol de levas para un desgaste excesivo y daños. Si se encuentra un desgaste excesivo
o daño, reemplace el árbol de levas y los cojinetes.
segundo. Standard diámetro del árbol de levas revista es 1,88 a 1,89 pulg. (47,94 a 47,97 mm). Usando un micrómetro, medida revista de diámetro dos lugares,
separados 180 grados, consulte la FIGURA 3-104. Si el diámetro medido es menor que el límite de 1,87 pulg. (47,6 mm), reemplace árbol de levas.
3-154

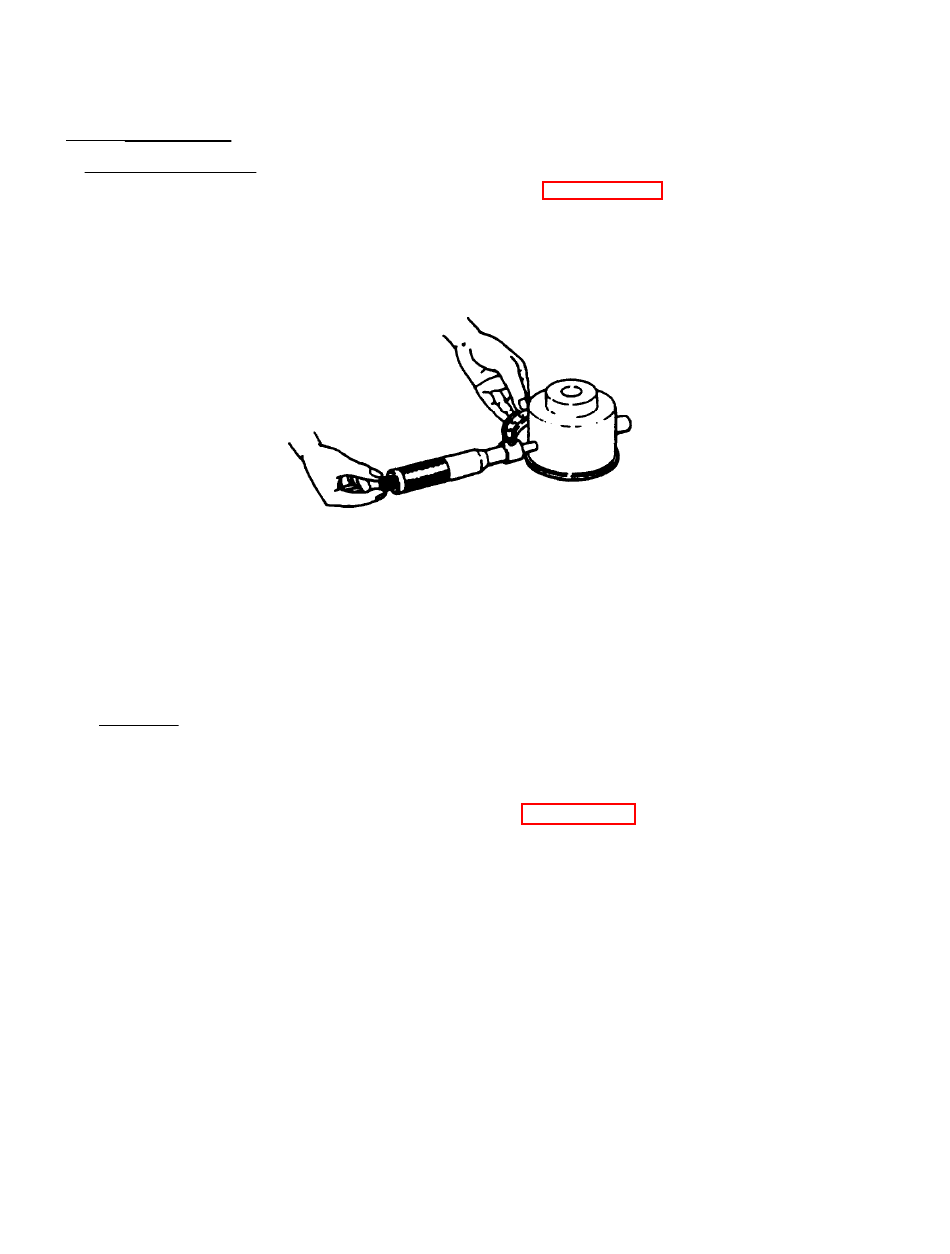

FIGURA 3-103. Engranaje más libre del eje Diámetro exterior
